Prüfadapter Ladesäulen EV-TEST100

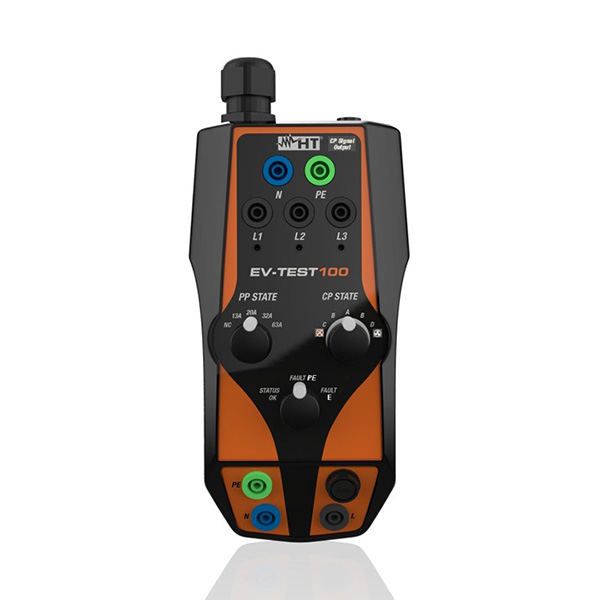

Der EV-Test100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi G3 bzw. Combi G2 ist garantiert.

Messfunktionen

• Universelle 4mm Buchsen für die Verbindung mit einem 1- oder 3 Phasen-Installations­tester mittels Messleitungen (Bananenstecker)
• Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
• Proximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln
• Control Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A, B,C D
• Fehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)
• Simulation PE-Fehler (Erdungsfehler)
• Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation
• Typ 2-Stecker für den Anschluss an der Ladestation auch bei fest angeschlossenem Ladekabel

Fahrzeugsimulation (CP): Die verschiedenen Fahrzeugzustände A bis D können über einen Drehschalter simuliert werden (gemäß IEC 61851)
Kabelsimulation (PP): Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie „kein Kabel angeschlossen“ können über einen Drehschalter simuliert werden
Fehlersimulation: Simulation eines Kurzschlusses zwischen CP und PE über Drehschalter (Zustand E = Fehler)

• Anzeige der Phasenspannungen über LEDs
• Prüfen von E-Ladestationen auch bei fest angeschlossenem Ladekabel

Zur Fahrzeugsimulation (CP):
Gemäß IEC 61851 können die Zustände A, B, C, D und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt.

• Zustand A: kein Fahrzeug angeschlossen
• Zustand B: Fahrzeug angeschlossen, aber nicht bereit zum Laden
• Zustand C: Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht gefordert
• Zustand D: Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs gefordert
• Zustand E: Fehler: Kurzschluss CP-PE über interne Diode

Zur Kabelsimulation (PP):
Es können die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A simuliert werden. Außerdem ist es möglich, den Zustand -kein Kabel- zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstande zwischen PP und PE mithilfe des Drehschalters. Gemäss IEC 61851 sind folgende Werte möglich:

• Kein Kabel: ∞ Ohm
• 13 A Kabel: 1,5 k Ohm
• 20 A Kabel: 680 Ohm
• 32 A Kabel: 220 Ohm
• 63 A Kabel. 100 Ohm
