ECT-752 ST EV-Ladekabeltester Mod-2 und Mod-3
TOP
-2%
Mi Spekter ECT-752 ST EV-Ladekabeltester

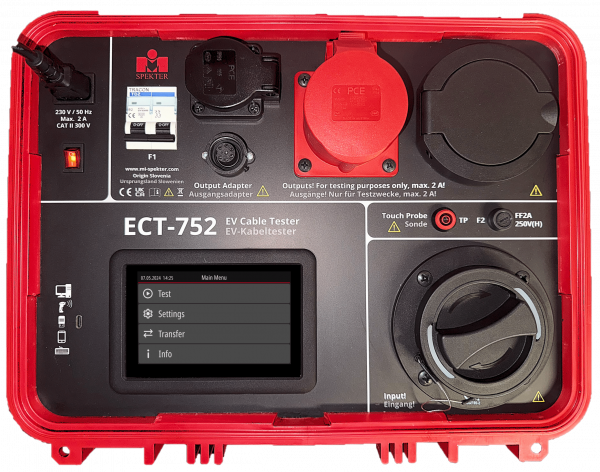

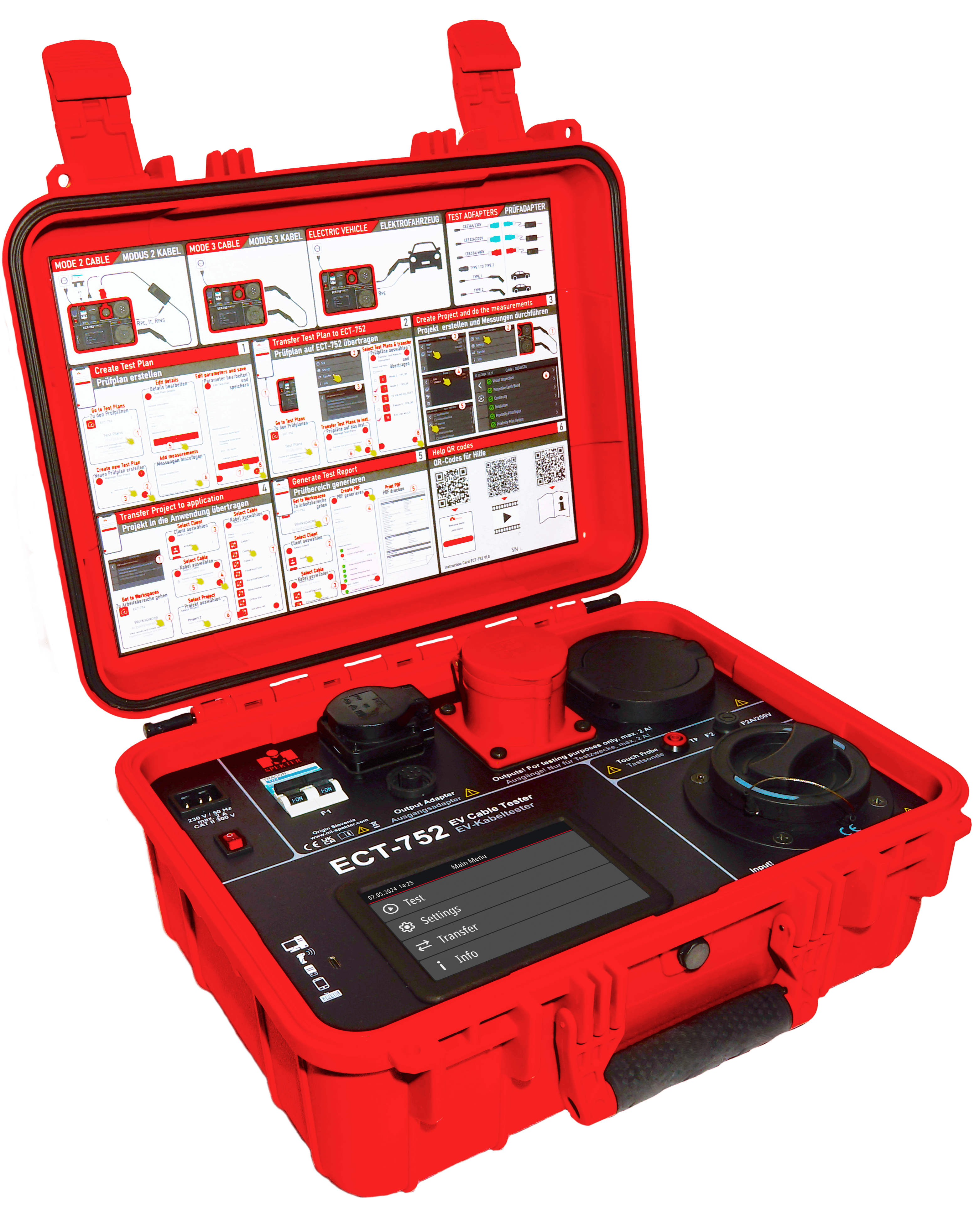

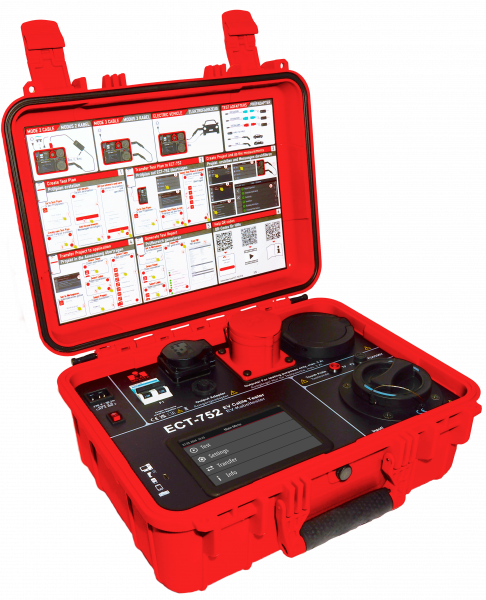

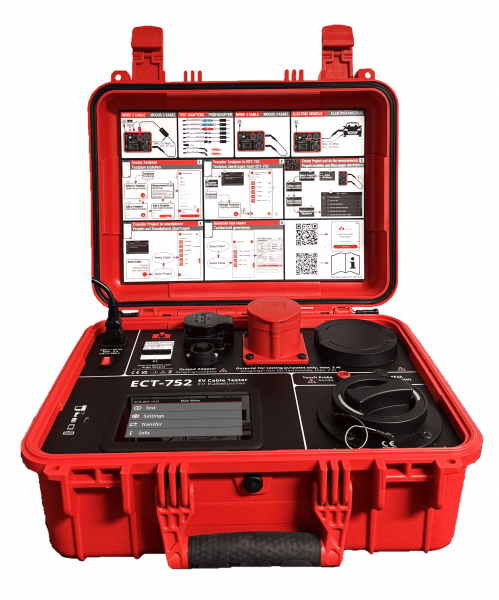

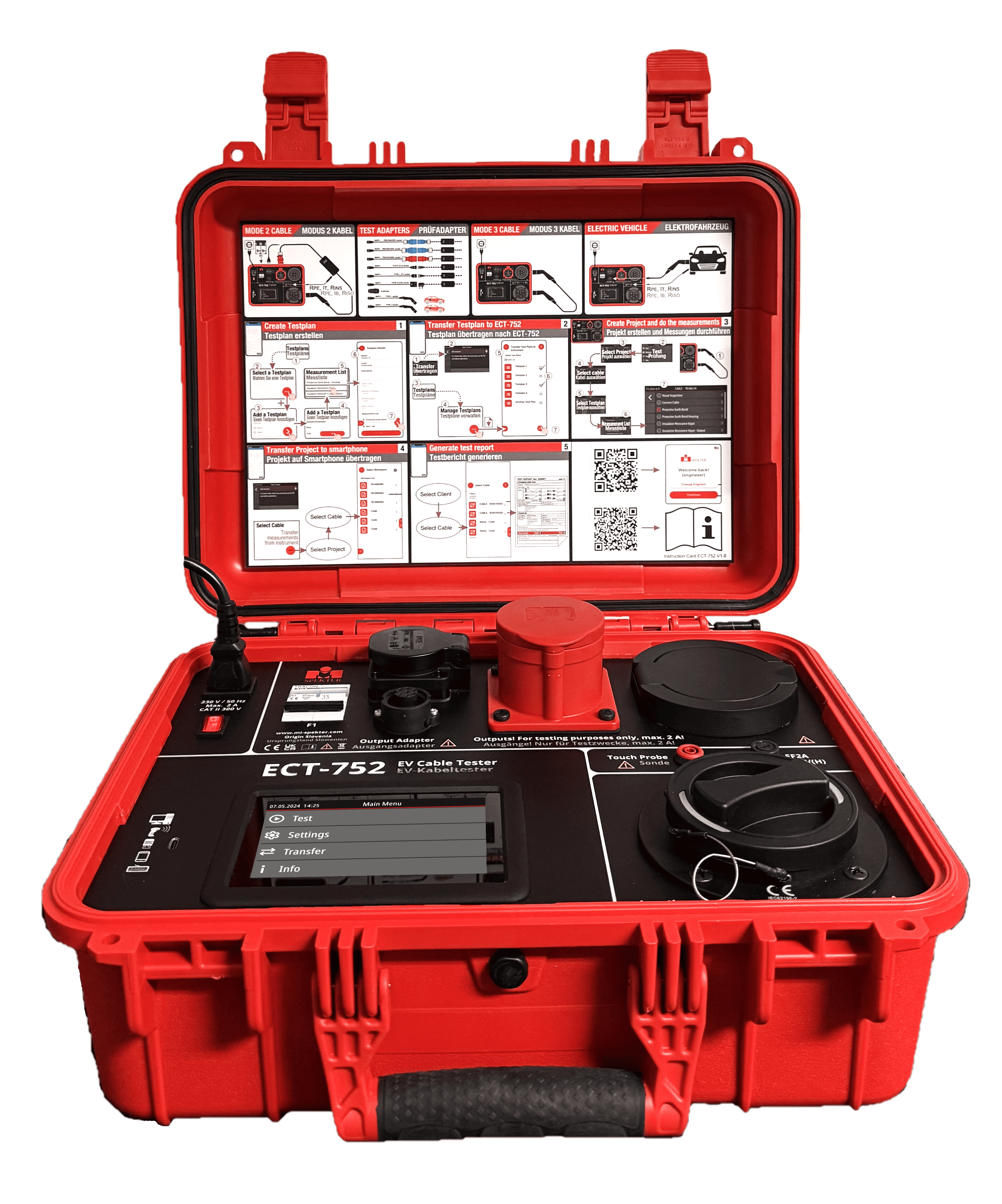

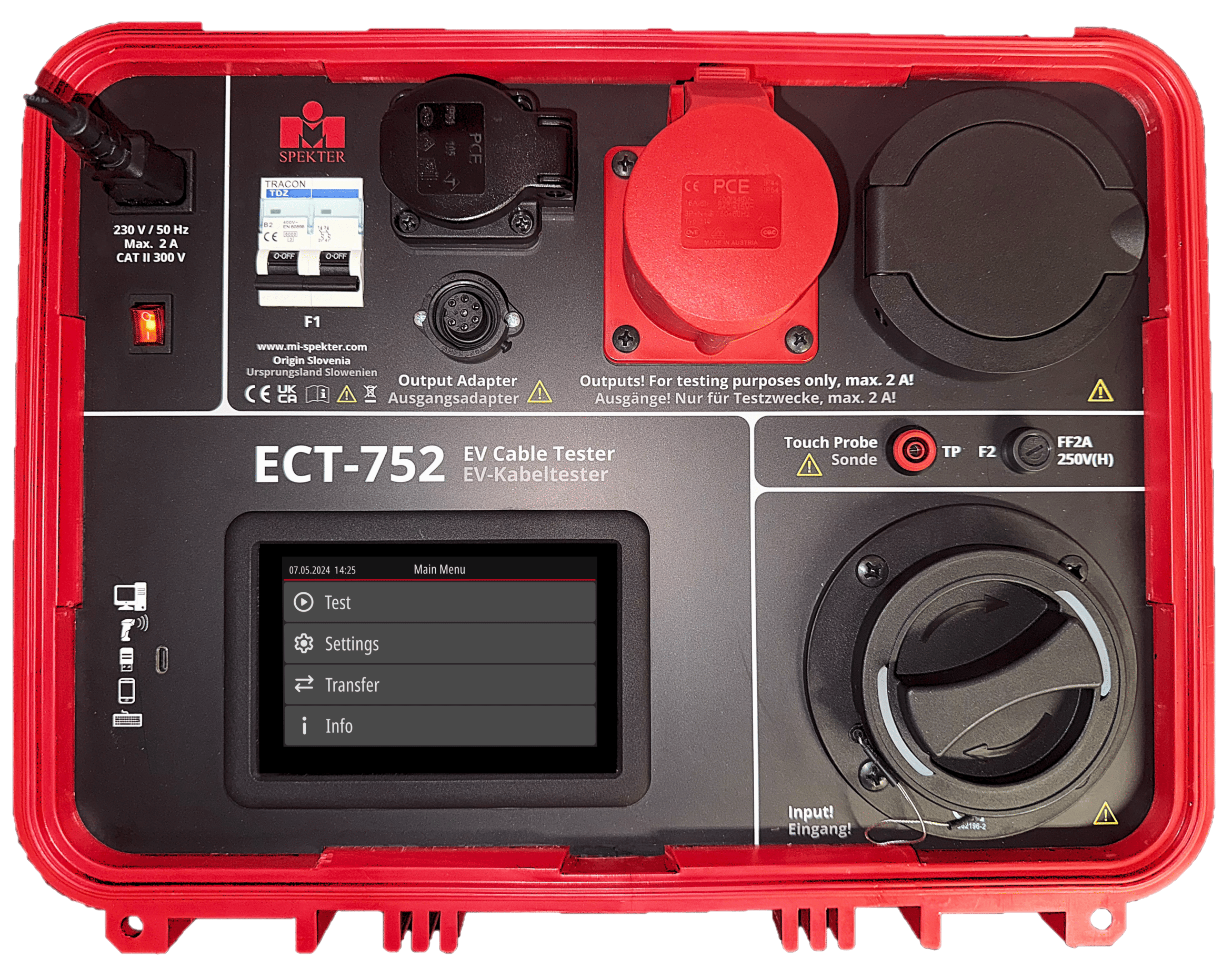

Der ECT-752 ist eine eigenständige Lösung zum Testen von Ladekabeln für Elektrofahrzeuge (Modus 3 und Modus 2)
Nur ein Messgerät erforderlich, um Ladekabel nach Norm zu prüfen.
Der Tester ist eine eigenständige Lösung für die Prüfung von Mode 2 und Mode 3 EV-Ladekabeln. Er bietet eine vollständige Sicherheits- und Funktionsprüfung vonEV-Ladekabeln in Übereinstimmung mit den
folgenden Normen:
IEC 61851-1:2019 Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeines Anforderungen
EN 62752:2024 Kabelinterne Steuer- und Schutzvorrichtung (IC-CPD) für das Laden Elektrofahrzeugen im Modus 2
EN 60678:2020 Allgemeines Verfahren zur Überprüfung der Wirksamkeit von Schutzmaßnahmen für elektrische Betriebsmittel nach der Reparatur
EN 50699:2020 Wiederkehrende Prüfung von elektrischen Betriebsmitteln
Dieser Tester macht ein externes Gerät wie einen Installationstester oder einen PAT-Tester überflüssig. Das benutzerfreundliche Design und die Benutzeroberfläche ermöglichen eine
vollständige Kabelüberprüfung mit einem einzigen Tastendruck. Die Benutzer können mit der Anwendung "MiControl" benutzerdefinierte Auto-Prüfsequenzen, so genannte Prüfpläne,
erstellen, Daten übertragen und austauschen oder einen Prüfbericht erstellen.
Das benutzerfreundliche Design und die Benutzeroberfläche ermöglichen die vollständige Überprüfung des Kabels mit nur einem Klick. Benutzer können benutzerdefinierte Autotestsequenzen oder Testpläne erstellen, Daten übertragen und freigeben oder mithilfe einer MiControl-Anwendung einen Bericht erstellen.
- Anpassbare Testpläne, die in der MIControl-Anwendung generiert und auf das Gerät übertragen werden.
- Berührungssonde zur Durchführung von ITOUCH-, RPE- und RINS-Messungen an Geräten der Klasse I wie Juice Boostern.
- Auswertung der Testergebnisse anhand von Standard- oder anpassbaren Grenzwerten.
- Bluetooth- oder USB-C-Verbindung für Datenexport/-import und Berichterstellung mit der MiControl-Anwendung.

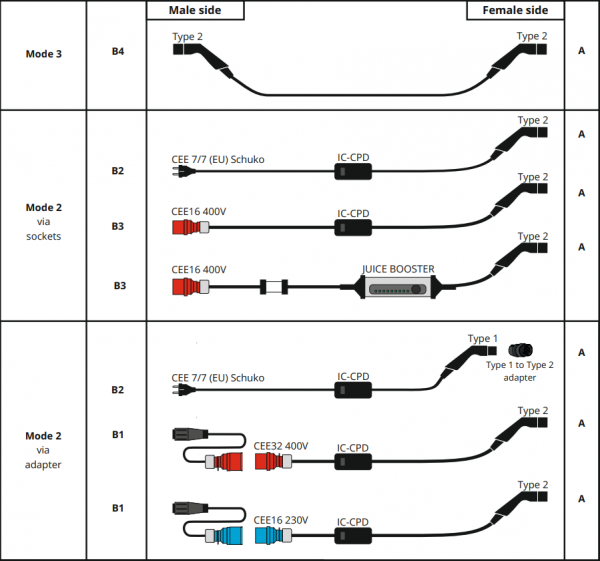

Verfügbare Messungen bei Mod- 3 Kabeln
- Sichtprüfung
- Schutzleiteranschluß
- Durchgängigkeit
- Isolationswiderstand Ausgang
- Proximity Pilot Eingang
- Proximity Pilot Ausgang
Verfügbare Messungen bei Mod- 2 Kabeln
- Sichtprüfung
- Schutzleiteranschluß
- Schutzleitergehäuse
- Isolationswiderstand Eingang (250 V, 500 V)
- Isolationswiderstand Eingang - Ausgang (250 V, 500 V)
- Isolationswiderstand Ausgang (250 V, 500 V)
- Isolationswiderstand Gehäuse (250 V, 500 V)
- RCD - AC (10 mA, 30 mA)
- RCD - A (10 mA, 30 mA)
- RDC - DD (6 mA)
- Ableitstrom
- Berührungsstrom
- Verdrahtungsfehler
- Control Pilot - EV nicht verbunden (A)
- Control Pilot - EV verbunden (B)
- Control Pilot - EV ladebereit (C)
- Control Pilot - Fehler
- Proximity Pilot Ausgang
Merkmale:
- Überprüfung gemäß: EN 50699, EN 50678, DUGV 3
- Kommunikationsschnittstellen: USB-C, Bluetooth
- Anzeige: hochauflösendes Farb-LCD
- Testmodi: Modus 2 und Modus 3 Kabel
- Autotest-Funktionalität: Vordefinierte und individuell programmierbare Sequenzen über MiControl
- Speicher: Interner Speicher für Testergebnisse
- Erweiterte Sicherheitsprüfung von Mode-2- und Mode-3-EV-Ladekabeln gemäß den Normen EN 50678 und EN 50699.
- Erweiterte Funktionsprüfung von Mode-2-EV-Ladekabeln gemäß den Normen IEC 61851-1 und IEC 62752.
- Benutzerfreundliche Bedienung ermöglicht automatische Tests der Kabel ohne Benutzereingriff.
- Anpassbare Prüfplane, die in der MiControl-Anwendung erstellt und auf das Gerät übertragen werden.
- Berührungssonde für ITOUCH-, RPE- und RINS-Messungen an Schutzklasse-I-Geräten wie Juice Boosters.
- Auswertung der Testergebnisse anhand von Standard- oder benutzerdefinierten Grenzwerten.
- Bluetooth- oder USB-C-Verbindung zum Export/Import von Daten und zur Berichterstellung mit der MiControl-Anwendung.
1 Stück ECT-572 Prüfgerät
1 Stück Netzanschlusskabel Schuko, 1,8 m
1 Stück USB-C (M) auf USB-A (F) Adapter (für den Anschluss einer externen Tastatur an den Tester)
1 Stück USB-C (M) auf USB-A (M) Kabel (für den Anschluss des Testers an einen PC)
1 Stück USB-C (M) auf USB-C (M) Kabel (zum Anschluss des Testers an ein Smartphone)
1 Stück Messleitung, beidseitig 4 mm Banane, 0,75 mm2, rot, 2 m
1 Stück Prüfspitze 600 V CAT IV, 10 A, rot
1 Stück Sicherheitsinformationen, Garantieerklärung
1 Stück Kalibrierungszertifikat
1 Stück Weiche Zubehörtasche
1 Stück benutzerhandbuch, das über den QR-Code auf der Anweisungskarte unter dem
Gehäusedeckel zugänglich ist
- Adapter CEE 16 A 230 V
- Adapter CEE 32 A 230 V
- Adapter CEE 32 A 400 V
- Adapter Typ 1 auf Typ 2 EVSP005
- Typ 1 EV-Kabel (zum Testen von EVs TYPE 1)
- Typ 2 EV-Kabel (zum Testen von EVs TYPE 2)
- Adapter CEE 32 A 230 V
- Adapter CEE 32 A 400 V
- Adapter Typ 1 auf Typ 2 EVSP005
- Typ 1 EV-Kabel (zum Testen von EVs TYPE 1)
- Typ 2 EV-Kabel (zum Testen von EVs TYPE 2)
- Ist der ECT-752 aus Ihrer Sicht vollständig geeignet für die wiederkehrende Prüfung von EV-Ladekabeln gemäß DGUV Vorschrift 3 in Verbindung mit EN 50699 (VDE 0702) sowie EN 50678 (VDE 0701)? Ja, der ECT‑752 ist vollständig für die wiederkehrende Prüfung von EV‑Ladekabeln gemäß DGUV V3 geeignet und entspricht den Anforderungen der Normen EN 50699 und EN 50678.
- Sind die entsprechenden Grenzwerte und normativen Prüfabläufe gemäß EN 50699 / EN 50678 in der Software fest hinterlegt und normkonform dokumentiert? Die Grenzwerte werden direkt aus den Normen entnommen und entsprechend berechnet. Auf dem Gerät sind standardmäßige Prüfpläne hinterlegt, die den Großteil der Kabel abdecken. Wir unterstützen jedoch auch, dass der verantwortliche Prüfingenieur oder der Kabelhersteller eigene Prüfpläne erstellt. Dabei können beliebige Grenzwerte definiert werden; der Zugang zu diesem Bereich der Anwendung erfolgt über einen speziellen Code.
- Erfolgt eine revisionssichere Protokollierung der Prüfergebnisse (inkl. Seriennummer, Messwerte, Bewertung i.O./n.i.O., Prüfer, Datum) und ist ein Export der Prüfberichte möglich?
Der Export der Prüfpläne ist möglich. Alle Messungen, die mit dem Gerät durchgeführt werden, können in die PC‑Anwendung übertragen werden, wo sie mit Kundendaten verknüpft und zur PDF‑Berichtserstellung verwendet werden. - Welche Kalibrierintervalle empfehlen Sie für das Gerät und ist eine rückführbare Kalibrierung (z. B. Werks- oder DAkkS-Kalibrierung) verfügbar?
Unsere Empfehlung ist ein jährliches Prüfintervall. Die endgültige Festlegung des Intervalls liegt jedoch beim Anwender und hängt von den jeweils anzuwendenden Qualitätsstandards ab. In der Automobilindustrie wird beispielsweise häufig ein Kalibrierintervall von zwei Jahren verwendet. Eine Werkskalibrierung ist standardmäßig enthalten, zusätzlich bieten wir auch eine Kalibrierung durch ein akkreditiertes Drittunternehmen an. - Gibt es eine explizite Herstellerbestätigung, dass das Gerät für Prüfungen im betrieblichen Umfeld nach DGUV (z. B. im Rahmen einer Gefährdungsbeurteilung) geeignet ist?
Das Gerät wurde in Zusammenarbeit mit einigen der bekanntesten Prüfhäuser in Deutschland entwickelt, die es auch regelmäßig einsetzen. Derzeit sind mehr als 800 Geräte im Feld im Einsatz.
