Ladestationen/ Wallbox-Tester CST-322

CST‑322 Wallboxtester – EV-Ladestationen & Wallbox Tester | Automatische EVSE Funktionstests & CP-Signal Analyse

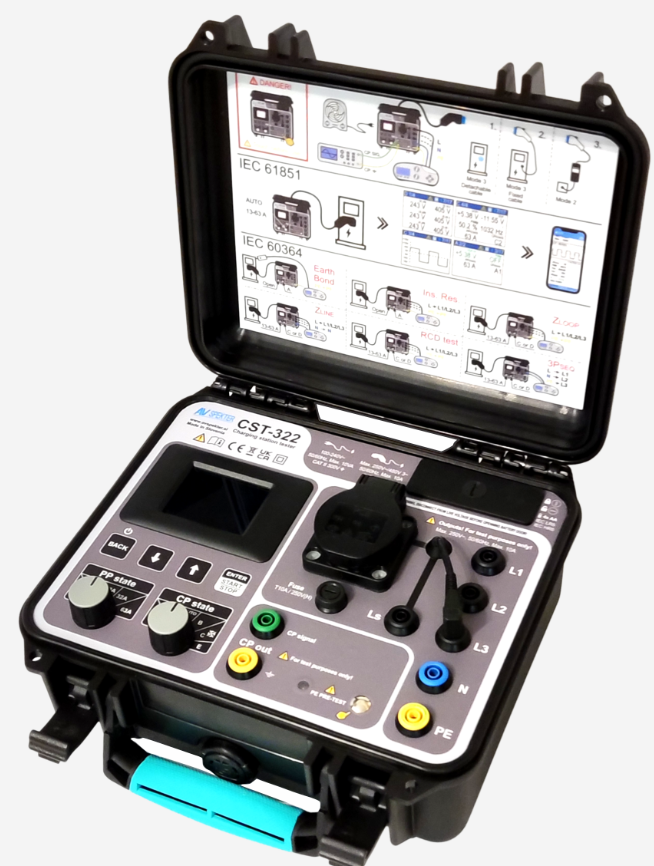

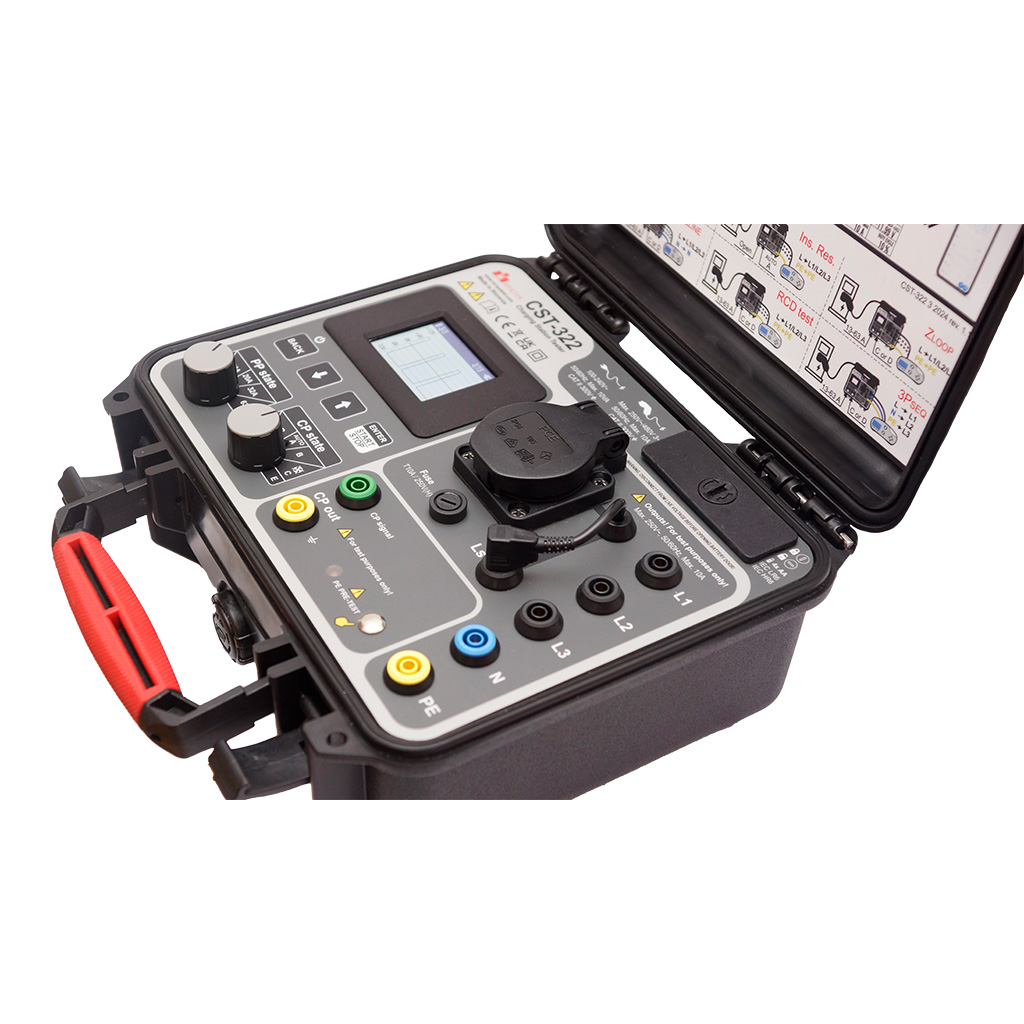

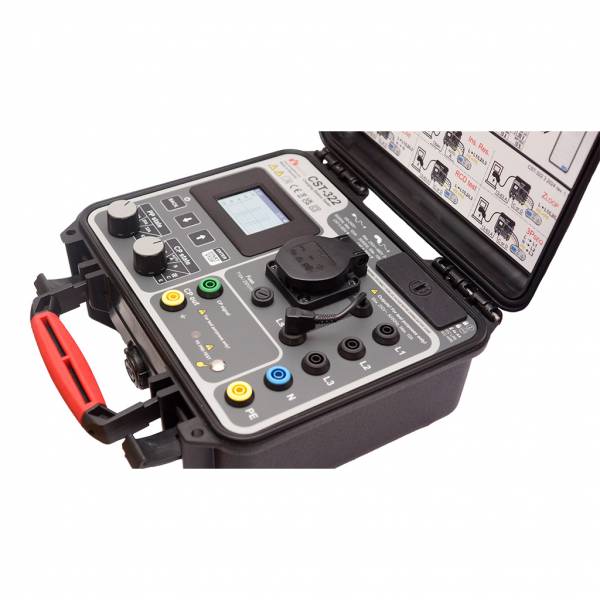

Der CST-322 Wallbox-Tester ist ein professionelles Prüfgerät zur normgerechten Funktions- und Sicherheitsprüfung von Mode 2 und Mode 3 Elektrofahrzeug-Ladestationen (EVSE) – einphasig und dreiphasig, mit fest angeschlagenem Kabel oder Steckdose. Die Prüfung erfolgt gemäß IEC/EN 61851-1 sowie IEC/HD 60364-7-722 und eignet sich ideal für Elektroinstallateure, Sachverständige und Prüfdienstleister.

Das integrierte Farb-TFT-Display in Kombination mit einem leistungsstarken Mikrocontroller ermöglicht eine komfortable AUTOTEST-Funktion. Automatische Prüfabläufe für Netzspannungen, Control-Pilot-Signal (CP), Fehlerzustände sowie RCD-Tests (Typ AC, A, B) und RDC-DD-Prüfungen lassen sich individuell definieren und dokumentieren.

Zur detaillierten Analyse des Control-Pilot-Signals stehen separate CP-Signal-Ausgangsbuchsen zur Verfügung. Zusätzlich ermöglicht das integrierte Bluetooth-Modul die drahtlose Übertragung der Messdaten an eine Smartphone-App zur Protokollierung und Berichterstellung.

Der CST-322 kann eigenständig oder in Kombination mit Installationstestern eingesetzt werden – ideal für normkonforme Prüfungen von Wallboxen und Ladestationen im privaten und gewerblichen Bereich. Der flexible Betrieb über 4 x AA-Batterien oder Netzspannung macht das Gerät optimal für Innen- und Außeneinsätze.

Ihre Vorteile auf einen Blick:

• Prüfung von Mode 2 & Mode 3 EVSE (1- & 3-phasig)
• RCD-Test (Typ AC, A, B) & RDC-DD-Prüfung
• AUTOTEST mit frei definierbaren Prüfsequenzen
• Detaillierte Control-Pilot-Analyse
• Bluetooth-Datenübertragung & Protokollierung
• Betrieb mit Batterie oder Netzspannung

• Visuelle Inspektion
• Netzspannung
• Phasenfolge
• Leerlaufzustandsanalyse
• B-Zustandsanalyse
• C-Zustandsanalyse
• D-Zustandsanalyse
• A-Zustandsanalyse
• C-SIMP-Zustandsanalyse
• D-SIMP-Zustandsanalyse
• CP-Fehler-Simulation
• PE-Fehler-Simulation
• Diodenfehler-Simulation
• RCD AC-Test bei 30 mA (mit Installationstester)
• RCD A-Test bei 30 mA (mit Installationstester)
• RCD B-Test at 30 mA (mit Installationstester)
• RDC-DD-Test bei 6 mA (mit Installationstester)
• HYST B/C-Test
• Gesamtbewertung


  Wichtige Merkmale


• Unterstützung von Mode 2 und Mode 3 einphasigen oder dreiphasigen EVSE mit festem oder abnehmbarem Kabel
• AUTOTEST-Funktionalität mit vordefinierten Testschritten
• Messung der Netzspannung
• Anzeige der Phasenfolge
• Detaillierte Analyse des Control Pilot-Signals
• Verbindung zur Smartphone-App zur Datenübertragung
• PE PRE-TEST Prüfpad mit Warnanzeige
• Simulation des Control Pilot-Zustands
• Simulation des Proximity Pilot-Zustands
• Diode, CP- und PE-Fehler-Simulation
• RCD-Auslösezeit-Test (RCD-Typ AC, A, B und RDC-DD)
• Sonnenlichtlesbares Farb-TFT-LCD
• Batterie- oder Netzstromversorgung
• L1, L2, L3, N, PE 4 mm Ausgangsklemmen zur Verbindung eines Installationsprüfers
• CP-Signal 4 mm Ausgangsklemmen
• Schuko-Steckdose zum Anschluss eines Installationsprüfers oder zur Netzbelastung (wählbare Phase L1, L2, L3)
• Auswertung der Messergebnisse gemäß IEC 61851-
