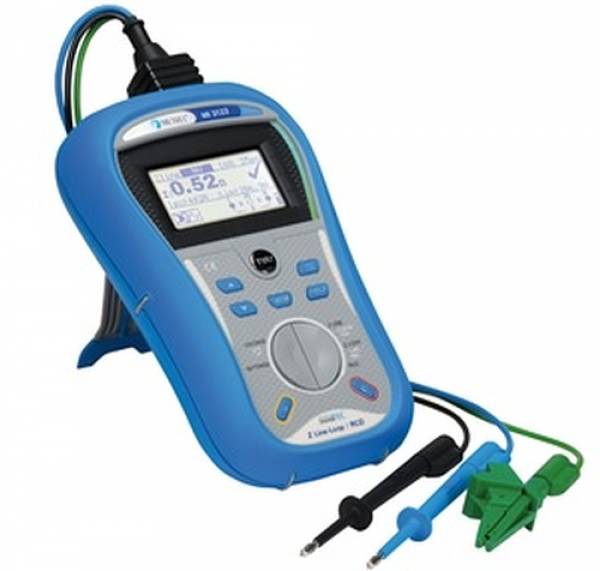

Metrel MI 3122 SMARTEC Leitungs-Schleifenimpedanz/ RCD

Mit dem MI 3122 prüfen Sie gemäß DIN VDE 0100 RCD (Fi-) Schutzeinrichtungen sowie Netzinnen- und Schleifenwiderstände.Das MI 3122 SMARTEC Leitungs-Schleifenimpedanz/RCD wurde speziell für die Prüfung bestromter Stromkreise konzipiert. Das Messgerät verfügt über integrierte Sicherungs-/RCD-Kennlinien zur Beurteilung der Messergebnisse. Das Spannungs-Überwachungssystem erlaubt dem Bediener, gleichzeitig alle drei Spannungen in Echtzeit zu prüfen. Die hellen Rot- und Grünleuchten zur PASS/FAIL-Anzeige und die Hilfebildschirme für jede Messart machen die Bedienung des Messgeräts einfach und verständlich. Alle Ergebnisse können schnell auf dem Messgerät gespeichert und nach den Messungen zur späteren Beurteilung und professionellen Berichterstellung mithilfe der optional verfügbaren PC-Software A 1291 EuroLink PRO oder A 1290 EuroLink PRO Plus auf den PC geladen werden. Der MI 3122 SMARTEC Leitungs-/Schleifenimpedanz / RCD führt folgende Prüfungen durch: RCD, Schleifen-/Leitungsimpedanz, Wechselspannung, Frequenz und Phasenfolge entsprechend der Norm EN 61557.

Messfunktionen:

RCD; Auslösestrom mit aufsteigender Rampe
RCD; Auslösezeit
Berührungsspannung
Fehlerschleifenimpedanz ohne Auslösen der RCD Schutz- einrichtung
Netzinnenimpedanz
Schleifenimpedanz
Berechneter Fehlerstrom
Phasendrehung
Spannung
Frequenz

Wichtige Merkmale:

Hilfebildschirme Das Messgerät verfügt über Hilfemenüs, die vor Ort bei Messungen genutzt werden können.
Pass/Fail-Anzeigen: Zwei LED-Anzeigen geben PASS/FAIL-Ergebnisse aus, diese befinden sich auf beiden Seiten der LCD.
Integrierte Sicherungskennlinien: Diese einzigartige Funktion erlaubt die automatische Beurteilung der Leitungs-/ Schleifenimpedanz gegenüber den geltenden Bestimmungen.
Überwachung der Online-Spannung: Diese Funktion ermöglicht die Überwachung aller drei Spannungen in Echtzeit.
Downloads: Herunterladen der Messergebnisse über RS232 oder USB-Kabel direkt auf den PC ist mit der optionalen Software möglich.
Upgrades verfügbar: Wenn sich die gesetzlichen Bestimmungen ändern, können an der Firmware Upgrades vorgenommen werden, um das Gerät auf neuestem Stand zu halten.
Zs ohne RDC Auslösung: Die Funktion Zs (RCD) ermöglicht eine Schleifenimpedanzprüfung ohne Auslösen des RCD.
Eingebautes Akku-Ladegerät: Die Einheit verfügt über einen eingebauten Ladeschaltkreis. Ein Satz Akkus wird mitgeliefert.
RCD Auto: Das automatische RCD- Prüfverfahren reduziert die Prüfzeit bedeutend.
Einfache Bedienung Große, helle LCD- Anzeigen und große Tasten ermöglichen eine leichte Handhabung des Messgeräts (auch mit Handschuhen).
Magnethalterung: Ein Magnet zur Befestigung des Messgeräts an Metalloberflächen ermöglicht freihändige Bedienung.
