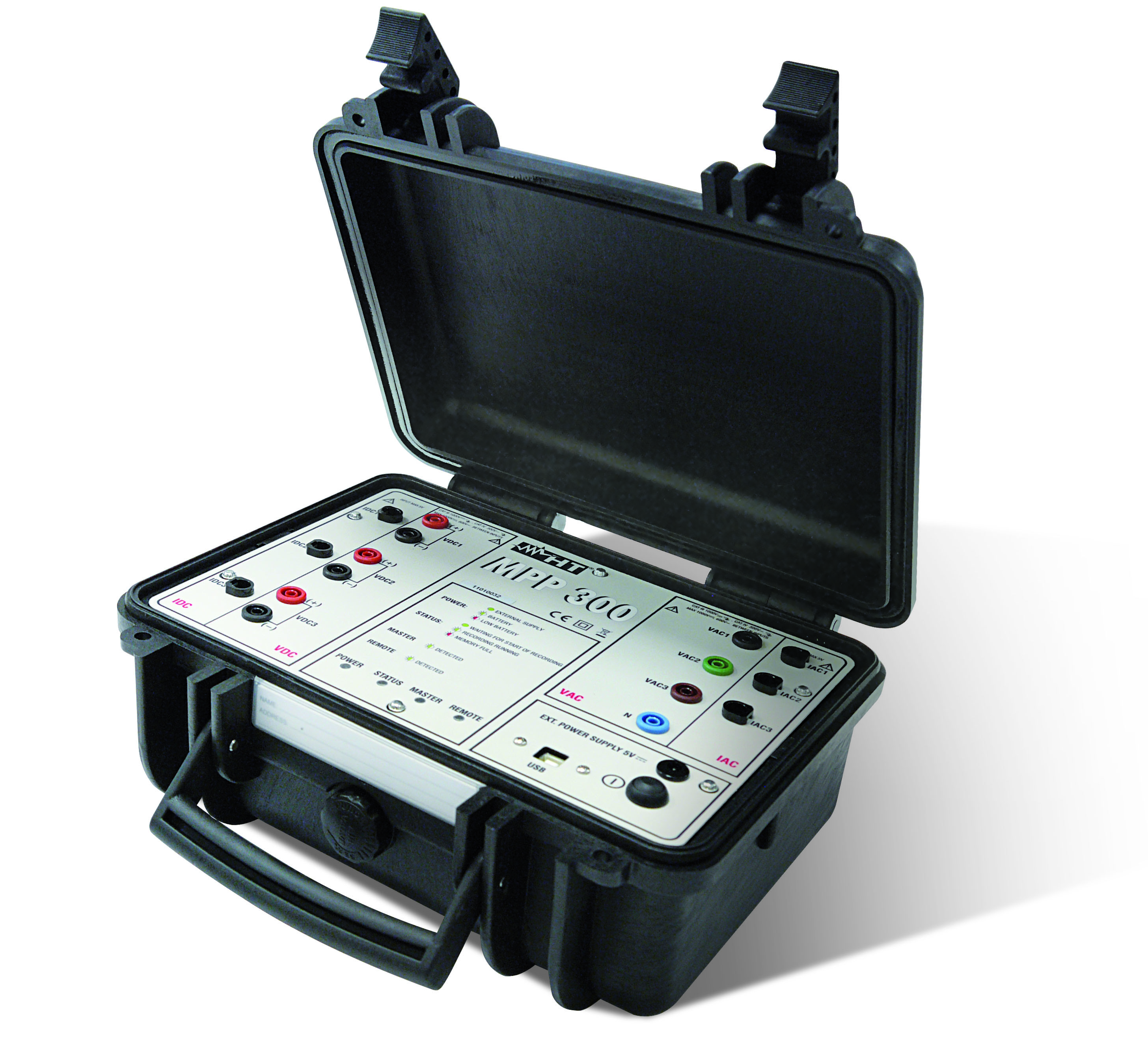

HT MPP 300 Messadapter an Multistringwechselrichtern

HT MPP 300 Messadapter an Multistringwechselrichtern

Das MPP300 eignet sich als exklusives Zubehör für das SOLAR300N und SOLAR I-V als Messsystem zur Durchführung von Leistung- und Ertragsanalysen an 1 und 3 phasigen PV Anlagen mit bis zu 3 Multistring Wechselrichtern (siehe Abbildung Anschlussschema MPP300) und ist die ideale Lösung für die Prüfung und Analyse der gesamten PV Anlage.


Messfunktionen

Das MPP300 besitzt die folgenden technischen Merkmale:

• Prüfung von PV-Anlagen mit einfachem oder Multi-MPPT Wechselrichter
• Messung aller  3 DC Spannungen und 3 DC Ströme
• Messung der  DC-Stringleistung und der DC Generatorleistung
• Messung aller 3 AC Spannungen und 3 AC Ströme
• Messung der gesamten Einspeiseleistung AC
• Messung der Einstrahlung [W/m2] mit Referenzzelle und SOLAR-02
• Messung der PV-Modul -und Umgebungstemperatur mit PT300N und SOLAR-02
• Messdatenerfassung einer PV-Anlage mit wählbarem Intervall von 5s bis 60min
• Interner Datenspeicher
• RF-Schnittstelle für die Übertragung der Daten an das SOLAR IV und SOLAR-02
• USB-Schnittstelle für die Übertragung der Daten an den SOLAR300N

Abmessungen:
Abmessungen (BxTxH): 300 x 265 x 140 mm
Gewicht (mit Batterie): 1.2 kg
Schutz Index:IP40

Lieferumfang:

• Schutztasche B2051 für das Zubehör
• 3 x 2 Messleitungen für DC Spannungsmessung
• 6 x Krokodilklemmen für AC Spannungsabgriff
• 4 x Messleitungen für AC Spannungsmessung
• 4 x Krokodilklemmen für AC Spannungsabgriff
• Li-ION Akku
• Adapter 4 auf 3 Pin für Stromwandleranschluss
• AC/DC Netzadapter
• USB-Kabel
• Kalibrierprotokoll ISO 9000
• Bedienungsanleitung
