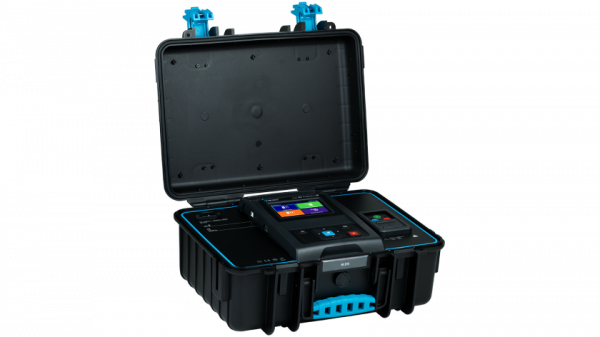

Metrel MI 3116 XA BF Prüfung von bifacialen Modulen
Der MI 3116 PV AnalyserXA BF Set ist ein fortschrittliches Prüfgerät für Photovoltaik- und elektrische Anlagen, das auf maximale Effizienz und Präzision ausgelegt ist. Es kombiniert Isolations- und I/U-Messungen von PV-Anlagen von 1500 V in einem Gerät und gewährleistet gleichzeitig eine genaue Prüfung von hocheffizienten PV-Modulen. Eine drahtlose (WiFi) Ferneinheit ermöglicht die Echtzeitmessung und Aufzeichnung der Bestrahlung und der Zelltemperatur, wodurch die Datenerfassung verbessert wird. Die Auto-Test-Funktion für Tests der Kategorie 1 optimiert den Betrieb, während die innovative Korrekturfunktion es dem Benutzer ermöglicht, zuvor falsche Parameter für abgeschlossene Messungen oder ganze Testgruppen anzupassen, was eine höhere Genauigkeit und Zuverlässigkeit bei der PV-Anlagendiagnose gewährleistet.
Anwendungen
Prüfung von PV-Großanlagen bis 1500 V
• Erstprüfung
• Wiederholungsprüfung
• Wartungsprüfung
• Auswertung und Fehlersuche
• Berichterstellung
Die wichtigsten Funktionen:
- Prüfung von bifacialen Modulen.
- Prüfung von parallel geschalteten PV-Strings mit einem Strom von 40 A (50 % schnellere Prüfung).
- Isolationsmessung von PV-Anlagen mit 1500 V in einem Gerät.
- Auto-Test für Prüfungen der Kategorie 1.
- Kabellose (WiFi) Ferneinheit zur Messung (und Protokollierung) der Bestrahlung und der Zelltemperatur von PV-Modulen
- Berechnung von STC-Werten und Vergleich mit Nenndaten.
- Datenbankabfertiger für PV-Module.
- Korrektur von zuvor falsch eingegebenen Parametern an bereitsdurchgeführten Messungen oder Gruppen von Messungen.
- Die maximale Systemspannung beträgt bis zu 1500 VDC;
- Maximaler Kabelbaum-Unterfeldstrom bis zu 40 ADC;
- 1500 V Isolationswiderstand der Strings;
- Unterstützung für bifaziale Module;
- I/U-Eigenschaften;
- Isc- und Uoc-Prüfungen;
- Durchgang von Schutzleitern;
- Polaritätsprüfung;
- Erfassung der Bestrahlung und der Temperatur des PV-Moduls.
- Isolations- und I/U-Messung von PV-Anlagen bis 1500 V in einem Gerät.
- Messung von hocheffizienten PV-Modulen.
- Kapazitätsmessmethode.
- Kabellose (WiFi) Ferneinheit zur Messung Bestrahlung und der Zelltemperatur von PV-Modulen.
- Auto-Test für Prüfungen der Kategorie 1.
- Berechnung von STC-Werten und Vergleich mit Nenndaten.
- Korrektur von zuvor falsch eingegebenen Parametern an bereits durchgeführten Messungen oder einer Gruppe von Messungen.
- Das Gerät wird über eine Farb-Touchscreen-Anzeige gesteuert, über die der Benutzer den ausgewählten Test oder die Messung ausarbeiten und starten, sowie Ergebnisse in numerischer und grafischer Form speichern und überprüfen kann.
- Memory-Organizer, Handlungen an a Einzel- oder Gruppenmessungen, Suchfunktion.
- Datenbankabfertiger für PV-Module.
- AUTOSEQUENZ.
- Der SW 1201 Metrel Electrical Safety Manager (MESM) ist eine leistungsstarke Softwarelösung, die entwickelt wurde, um die Prüfung der elektrischen Sicherheit zu rationalisieren. Er ermöglicht Benutzern, Messstrukturen vorzudefinieren, Testdaten hoch- oder herunterzuladen und Ergebnisse effizient zu
- überprüfen. Mit fortschrittlichen Funktionen wie I/U-Kurvenanalyse, einem PV-Modul-Datenbank-Explorer und professioneller Berichterstellung verbessert MESM die Workflow-Effizienz und sorgt für präzises Datenmanagement.

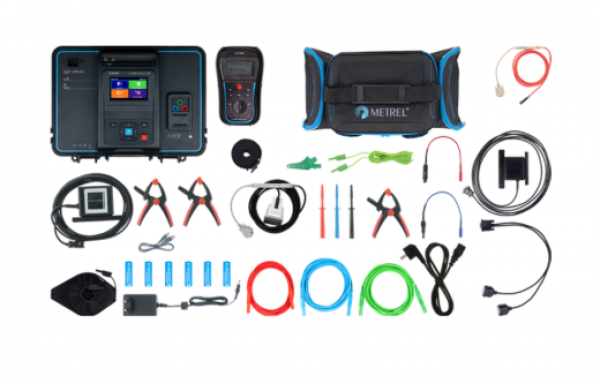

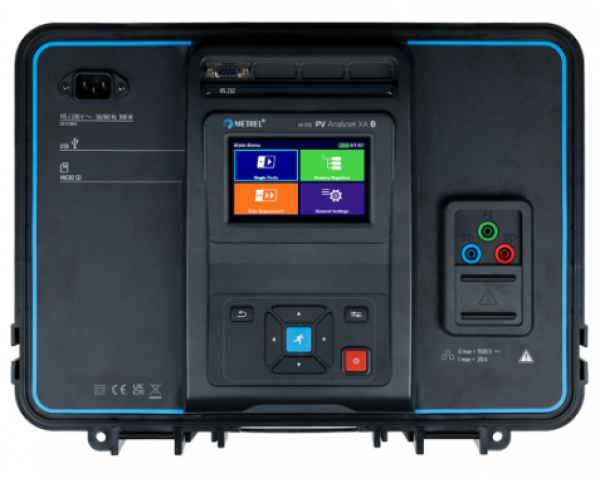

- Messgerät MI 3116 PV AnalyserXA
- A 1844 PV Referenzzelle für Dual Mount
- A 1383 Temperaturfühler mit 3 m Kabel
- A 1847 Kommunikationskabel, 0,5 m
- A 1785 Ferneinheit WL
- A 1833 PV Temperaturfühler
- A 1834 PV Referenzzelle
- A 1835 Klemme zum Anbringen des Zubehörs
- 2x A 1835 Klemme zum Anbringen des Zubehörs
- A 1840 MC4 Prüfleitung, Blau, 1500 V
- A 1841 MC4 Prüfleitung, Rot, 1500 V
- A 1790 ROTE Prüfleitung, Rot, 3 m, 2,5 mm2
- A 1790 BLAUE Prüfleitung, Blaue, 3 m, 2,5 mm2
- A 1792 Prüfleitung, grün, 3 m, 0,75 mm2
- A 1509 Prüfleitung, schwarz, 50 m, 0,75 mm2 - Rolle
- A 1012 Prüfleitung, grün, 4 m, 0,75 mm2
- A 1309 Krokodilklemme, grün
- A 1014 Prüfsonde, schwarz
- A 1015 Prüfsonde, blau
- A 1016 Prüfsonde, rot
- A 1727 USB-Kabel Typ A/B
- A 1728 Stromkabel, 2 m, 3 x 0,75 mm2
- A 1551 Weich gepolsterte Tragetasche Größe: L
- A 1548 Stromversorgung 0,5 A/12 V**
- A 1791 Trageriemen mit Spannschnalle
- S 2080 Batteriesatz, Typ AA, 2100 mAh - 6 Stck.
- Kalibrierzertifikat für MI 3116
- Kalibrierzertifikat für A 1785
- Benutzerhandbuch
- SW 1201 Metrel Electrical Safety Manager (MESM)*
** In einigen Ländern ersetzt durch die national spezifische Version des A 1569
