PV- Testgerät CA FTV 500

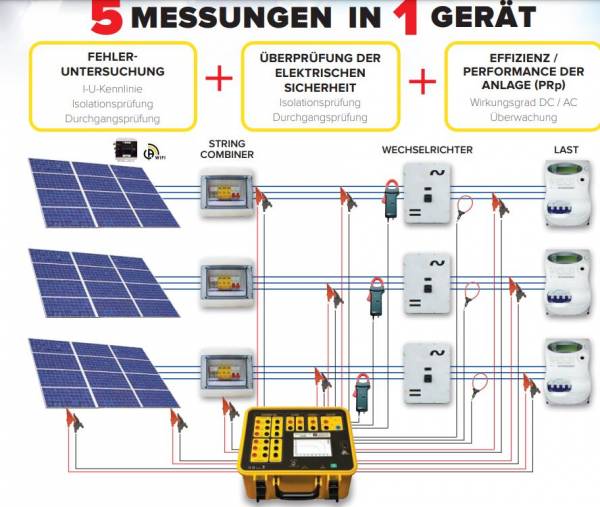

PV- TEST FTV500 – 5 Messungen in einem Gerät
Multifunktionsprüfgerät 5 in1 für die Wartung und Prüfung von einphasigen, dreiphasigen und Multistring PV- Anlagen

Das PHOTOVOLTAIC-TEST FTV500 ist ein tragbares Gerat, das entwickelt wurde, um alle Bedurfnisse der Techniker und der Fachleute zu erfullen, die an der Inbetriebnahme, Prufung und Wartung von Photovoltaikanlagen beteiligt sind.
Dieses Gerat misst und analysiert alle charakteristischen Parameter sowohl von einphasigen als auch von dreiphasigen Systemen (3 DC-Zangen + 3 AC-Zangen) gemäß den geltenden internationalen Normen. Die Datenlogger-Funktion, der große Speicher und die Fernsteuerung über die Virtual Network Computing-Technologie machen das PHOTOVOLTAIC-TEST FTV500 sowohl zu einem tragbaren Feldinstrument als auch zu einem kompletten System fur Ihre regelmasigen Wartungskampagnen.


EFFIZIENZ, WIRKUNGSGRAD UND DATENLOGGER ( CEI82-25, EN61724, EN62446 )
3 DC-Eingange und 3 AC-Spannungs- und Stromeingänge fur die detaillierte Messung der PV-Anlage, einschließlich der DC/AC-Umwandlungseffizienz, der Wirk- und der theoretischen Leistung, des Leistungsfaktors und des Vektordiagramms an den Wechselrichterausgängen.
Jeder Parameter ist mit den Einstrahlungswerten und der Umgebungs-/Modultemperatur korreliert, die von der Fernmesseinheit abgelesen werden. Die Testergebnisse werden mit den gesetzlichen Vorgaben verglichen.

I-U-KENNLINIE, I-U SCHNELLTEST ( EN62446, EN60891 )
Analyse der I-U-Kennlinie der Module/Strings bis zu 1000 V und 15 A, Vergleich mit den STC-Referenzwerten des Herstellers.
Das Gerät verwaltet die Messung autonom über 4 Anschlüsse und zeigt in kurzer Zeit das Diagramm der charakteristischen Kurven (Spannung / Strom / Leistung), die wichtigsten charakteristischen Parameter und die Testergebnisse im Vergleich mit den STC-Werten an, die aus einer vom Benutzer aktualisierten Datenbank von Solarmodulen stammen.
Es ist auch ein Schnelltest verfügbar, bei dem nur die Leerlaufspannung und der Kurzschlussstrom von einzelnen Modulen oder parallel geschalteten Strings gemessen werden.

ISOLATIONSWIDERSTAND / DURCHGANG ( EN62446, CEI82-25, EN61557, CEI64-8, EN60364)
Elektrische Sicherheitsprufung der Photovoltaikanlage (Modul, String oder Gesamtsystem), Messung des Isolationswiderstands nach herkömmlichem Verfahren (Megohmmeter) oder mit der Anlage in Betrieb, ohne dass ein externer Schalter zum Kurzschließen des Plus- und Minuspols erforderlich ist. Auswahl der Prüfspannung (250-500- 1000VDC) und Programmierung eines Alarmschwellwertes für die Ergebnisse ≪bestanden / nicht bestanden≫, was eine sofortige Bewertung der Prüfung ermöglicht. Prüfung der Durchgängigkeit von Schutzleitern mit einem Prüfstrom von 200 mA, wie in den internationalen Normen gefordert.

FERNSTEUERUNG, WI-FI- & VNC-TECHNOLOGIE, PRÜFBERICHT
Das PHOTOVOLTAIC TEST FTV500 ist das erste tragbare Multifunktionsgerat mit VNC-Technologie (Virtual Network Computing), das die Fernsteuerung und Verwaltung aller Messfunktionen direkt von Ihrem Smartphone / PC / Tablet aus ermöglicht. In Verbindung mit der Wi-Fi-Übertragung ist es auch die ideale Losung fur die Fernhilfe oder die Unterstützung von Technikern im Ausendienst von Ihrem Büro aus.
Der Speicher des Geräts ermöglicht die Aufzeichnung von über 10.000 Messungen und mit einem einfachen Klick die sofortige Erstellung von Berichten. Über einen USB-Stick kann die gesamte Datenbank heruntergeladen und verfügbar gemacht werden.

FERNMESSEINHEIT
Die Fernmesseinheit des PHOTOVOLTAIC TEST FTV500 sammelt die Messwerte der Umgebungsparameter (Einstrahlung, Umgebungs- und Modul-Temperatur) in Echtzeit und verwendet sie dann für die Analyse der Ergebnisse. Dank der Wi-Fi-Technologie übertragt die Fernmesseinheit die Daten an das Gerät, bis zu einer Entfernung von mehr als 200 m im freien Feld. Im Falle einer Unterbrechung des Übertragungssignals, dient diese Fernmesseinheit als Datenlogger, um die erfassten Messungen zu speichern, sie erneut zu synchronisieren und sie dann an das Gerät zu übertragen, wenn die Bedingungen wieder normal sind. Ein patentiertes Befestigungssystem bietet Installationsstabilitat und Messsicherheit.
