Prüftafel HT PT01

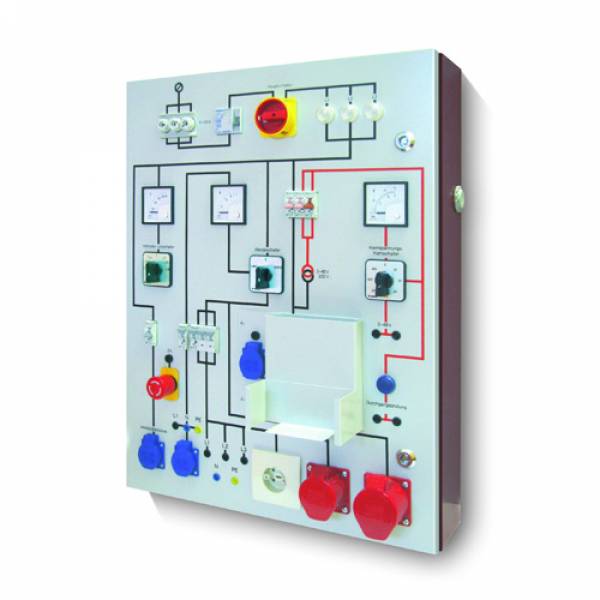

HT PT01 Prüftafel nach DIN VDE0104
Prüftafel HT PT01

HT PT01 Prüftafel nach DIN VDE0104

Art.Nr.:
2005300
4-6 Wochen 4-6 Wochen (Ausland abweichend)
2.927,40 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
HT PT01 Prüftafel nach DIN VDE0104 ohne Messgerät

Die ideale Ergänzung zu Ihrer Werkstatt – Erstausstattung mit allen Mess- und Prüfmöglichkeiten gemäß der DIN VDE 0104.

  • VDE 0104 und VDE 0701/0702
  • Betriebspannung
  • Stromaufnahme an WS-Verbraucher max. 16 A
  • Durchgangsprüfung optisch
  • Kleinspannung 0 – 42 V AC

Bestückung:

  • Netzanschlussklemmen 5 x 4 mm²
  • 1 EI -Schutzschalter (RCD) pulsstromsensitiv, 4/25/0,03 A
  • 1 Hauptsicherung 3/25 A, E 18
  • 1 Haupt-/ NOT- AUS- Schalter, 3/25 A in 0-Stellung abschließbar
  • 1 NOT- AUS- Taster, verrastend
  • 1 Gerätesicherung 2 A, 5/20 mm
  • 1 Klemmenanschluss für externen NOT- AUS-Taster
  • 1 Klemmenanschluss für externe Signalleuchte nach VDE 0104
  • 1 Klemmenanschluss für den Anschluss einer Erweiterungstafel
  • 1 Voltmeter-Umschalter zur Messung von Verkettungs und Phasenspannungen
  • 1 Voltmeter 0-500 Kl. 1,5, 72 x 72 mm
  • 1 Leitungsschutzschalter, 1 -polig B 16 A
  • 1 Amperemeter 0-1 5/30 A, Kl. 1,5, 12 x 12 mm
  • 1 Schutzkontakt-Steckdose 16 A, 230 V (Mess-Steckdose)
  • 1 Leitungsschutzschalter, 1-polig, B 16 A
  • 1 Schutzkontakt-Steckdose 16 A, 230 V (Arbeitssteckdose)
  • 3 Sicherheitslaborbuchsen [1, N, PE, 16 A, 230 V. 4 mm (Mess-Steckbuchsen)
  • 1 Wendeschalter 25 A (links-0-rechts)
  • 1 CEE- Steckdose 5-polig, 32 A, 400 V (Arbeitssteckdose)
  • 1 CEE- Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)
  • 1 Leitungsschutzschalter, 3-polig, Cl 6 A
  • 5 Sicherheitslaborbuchsen 4 mm L1, L2, L3, N, PE, 16 A, 230 V (Arbeitssteckbuchsen)
  • 1 Perilex – Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)
  • 1 Sicherheitstransformator prim. 230 3-5-8-1 2 24-42 V AC, 100VA
  • 1 Leitungsschutzschalter, 1-polig, C 2A, 1, Trafo prim.
  • 1 Leitungsschutzschalter, 1-polig, C 4A, 1, Trafo (0-24 V) sek.
  • 1 Leitungsschutzschalter, 1-polig, C 2A, 1, Trafo (42 V ) sek.
  • 1 Durchgangsprüfleuchte 42V, 2 W
  • 2 Sicherheitslaborbuchsen 4 mm für optische Durchgangsprüfung
  • 1 Kleinspannungs-Wahlschalter 0-3-5-8-1 2-24-42 V
  • 1 Voltmeter 0-1 5/0-60 Kl. 1,5, 12 x 12 mm
  • 2 Sicherheitslaborbuchsen 4 mm zur Abnahme der Kleinspannung 0-4

Prüftafel ohne Gerätetester!
