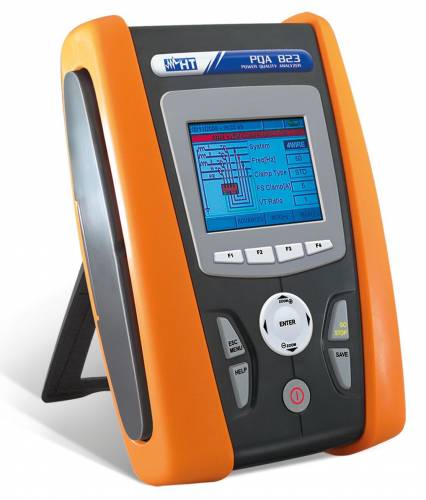

Netzanalysator PQA 823

Professioneller Netzanalysator (En50160) für die Leistungs-, Netz- und Energie-Analyse

Das Modell PQA823 ist eine innovative Lösung für alle professionellen technischen Messaufgaben hinsichtlich der Netz- und Leistungsanalyse.
Neun isolierte Messkanäle (5 x Spannung & 4 x Strom) ermöglichen die gleichzeitige Messung der Phasen- und Neutralleiterspannungen und -ströme. Das breite Einsatzgebiet erstreckt sich von der Erfassung, Darstellung und Aufzeichnung von Netzparametern über die Registrierung und Analyse der Leistung und des Energieverbrauchs. Bis zu 251 Messparameter können gleichzeitig aufgezeichnet werden. Abhängig vom gewählten Messintervall (ab 1 sec bis 60 min) sind Aufzeichnungen bis zu über einem Jahr möglich.

Die mit Windows CE ausgestatteten Modelle haben ein großes TFT-Grafik-Farbdisplay (320 x 240 px) mit Touchscreen Funktion. Die Benutzeroberfläche ist mit Icons klar strukturiert, die eine einfache und intuitive Wahl jeder interner Parameter ermöglicht. Bei jedem Modell können die Parameter sowohl für die allgemeine als auch die Oberwellen-Analyse numerisch und grafisch angezeigt werden. Die Grafikfunktion “Vektordiagramm” gestattet unter anderem die unmittelbare Beurteilung der gegenseitigen Phasenverschiebung zwischen den eingehenden Spannungs- und Stromsignalen und definiert auf diese Weise die Art der Lasten.
Der ca. 15 MB große Messwertspeicher gestattet das Sichern der Daten jeder Aufzeichnung über viele Tage hinweg (ca. 3 Monate mit 251 gewählten Größen und 15 Minuten Integrationszeitraum), kann aber jederzeit mit externen Compact Flash erweitert und auf den USB-Stick übertragen werden, was die Verwaltung der gespeicherten Daten wesentlich erleichtert.

Messfunktionen:

Unterschied zu PQA 824: keine Messung schneller Transienten (200kHz)

Spannungsmessung bis 1000V AC/ DC (5 Kanäle)
Strom bis 3000A AC (4 Kanäle)
Strom bis 3000A DC (mit optionalem Stromwandler)
Oberwellen (Spannung & Strom bis zur 50. Ordnung)
EN50160 Analyse
Flickeranalyse
Einschaltströme
Leistungsmessung S, P, Q
Leistungsfaktor cos
Energiemessung
Scope Funktion
Spannungssymmetrie
Spannungsanomalien (ab 10ms)
Gleichzeitige Aufzeichnung bis zu 251 Parametern
Intervall von 1 sec bis 60 min wählbar
voreinstellbare Konfigurationen
Touchscreen

Spannungsanomalien
Für die Analysen der Spannungsanomalien (Einbrüche und Spitzen) führen die Geräte die Kontrolle der Eingangsspannungen
alle10ms bezogen auf zwei Grenzwerte durch (die von 1% bis 30% des Nennwertes der Spannungen eingestellt werden können) und speichern:
- Datum/Uhrzeit des Beginns des Ereignisses
- Dauer des Ereignisses
- Höchst- oder Mindestwert der Spannung während des Ereignisses

Oberwellenanalyse
Die Geräte PQA823 messen und zeichnen die Werte der Spannungs- und Stromharmonischen bis zur 49. Oberschwingung auf, mit Berechnung der THD% mit Anzeigen in numerischer Form und mit Kurven und Histogrammen auf dem Display in prozentualem oder absolutem Wert.

Flickeranalysen
Die Geräte messen und zeichnen die Werte der Stärke der Kurz- und Langzeitflicker (Pst, Plt) mit Integrationsintervallen gem. EN61000-4-15 und EN50160 auf.

Einschaltströme
Die Modelle PQA823 führen die Suche und die Aufzeichnung der Werte der Anlassströme (max. 1000 Ereignisse) von
elektrischen Maschinen bei Überschreiten eines vorgegebenen Grenzwertes aus. Das Intervall ist von 1 bis 4 sec wählbar, max. 1000 Messwerte werden pro Intervall gespeichert.
