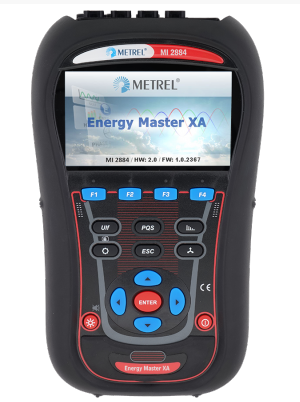

MI 2884 Energy Master XA ST Netzqualitätsanalysator der Klasse S

Der MI 2884 Energy Master XA ist ein tragbarer Dreiphasen-Netzqualitätsanalysator, der speziell für die Erfassung von Oberschwingungen, Zeigern und Wellenformanomalien in der Installation durch einfaches Anschließen des Geräts entwickelt wurde. Die Reduzierung des Energieverbrauchs senkt die Energiekosten und kann zu Kosteneinsparung führen. Energy Master XA dient als perfektes Werkzeug für die Langzeitaufzeichnung und die spätere Nachbearbeitung der aufgezeichneten Daten. Großes, übersichtliches grafisches Farbdisplay, das dem Benutzer die Analyse und Datenprüfung vor Ort ermöglicht. Die praktischen Quick-Set-Tasten machen das Instrument benutzerfreundlicher und ermöglichen eine schnellere Datenübersicht. Das moderne PC-SW-Paket PowerView3 ermöglicht die detaillierte Analyse aufgezeichneter Daten, das direkte Lesen von der microSD-Speicherkarte, die Analyse von Langzeitaufzeichnungen und die automatische Erstellung eines professionellen Testberichts.

Messfunktionen:

• Spannung: TRMS, Spitze, Scheitelfaktor (3-Kanal);
• Strom: TRMS, Spitze, Scheitelfaktor (4-Kanal);
• Leistung (Wirk-, Blind-, Scheinleistung);
• Die Leistungsmessungen entsprechen vollkommen der IEEE 1459 (Wirk-, Blind-,
• Grundschwingungsleistung, der Harmonischen und Lastunsymmetrie);
• Unsymmetrien, Flickern
• Harmonische und interharmonische Analyse bis zur 50. Harmonischen und TDD-Messung;
• Energie (Wirk- und Blindenergie, generiert, verbraucht);
• Erfassung und Aufzeichnung von Stromversorgungsereignissen (Abschaltungen, Unterbrechungen, Überhöhungen, Einbrüche);
• Überwachung und Aufzeichnung von Einschaltströmen;
• Anzeige von Wellenform/Einschaltspitzen, Momentaufnahmen und Aufzeichnung;
• Transienten-Aufzeichnung;
• Netzqualitätsanalyse gemäß EN 50160, IEEE 519;
• Aufzeichnung von bis zu 7 einstellbaren Alarmen;
• Temperaturmessung;
• Leistungsfaktor, tg fi.

Wichtigste Funktionen

• 3-Spannungskanäle mit großem Messbereich: 0 ... 1000 Vrms (CAT III / 1000 V);
• 4 Stromkanäle mit Unterstützung für automatische Stromzangenerkennung und Messbereichswahl „im Gerät“;
• Automatische Erkennung von Smart-Stromzangen und Auswahl ihres Messbereichs;
• Abtastfrequenz bei Transientenaufzeichnung > 49 kHz auf 8 Kanälen gleichzeitig;
• Übereinstimmung mit der Netzqualitätsnorm IEC 61000-4-30, Klasse A;
• Vollständige Analyse der Netzqualität gemäß EN 50160, einschließlich Netzsignale und Zwischenharmonische;
• Unterstützung von MicroSD-Speicherkarten bis zu 32 GB (8 GB-Karte wird mit dem Gerät geliefert);
• Farbcodierte Eingangsanschlüsse und Anschlussbeschriftungen, die Ihrer Einsatzregion angepasst sind;
• Ein intuitives Hauptmenü und große Icons machen die Navigation und Konfiguration auf dem Gerät sehr einfach
• Stromzange automatische Bereichswahl;
• Die leistungsfähige PC-Software PowerView3 bietet den Download, die Ansicht und Analyse von aufgezeichneten Daten und eine professionelle Berichterstellung;
• Flexible Stromzangen (ohne zusätzliche Stromversorgung) werden standardmäßig mitgeliefert.

Das mächtige PC-Softwarepaket PowerView wird als Teil einer Standardgarnitur mitgeliefert und ermöglicht Herunterladen und Analyse von auf-gezeichneten Daten sowie Drucken professioneller Prüfprotokolle. Über eine einfache, aber leistungsstarke Schnittstelle hilft PowerView dabei, aufgezeichnete Daten schnell zu finden und komplexe Analyse und Datenvergleich auszuführen.

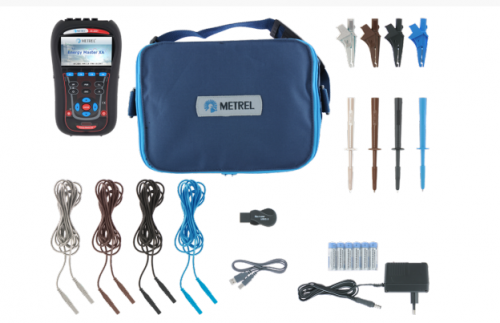

Lieferumfang ST Set

• Prüfgerät Energy Master
• Prüfspitze (braun, schwarz, grau, blau), 4 Stück
• Krokodilklemme (braun, schwarz, grau, blau), 4 Stück
• Spannungsmessleitung (braun, schwarz, grau, blau), 4 Stück
• Aufkleber für Farbkennzeichnung
• MicroSD Speicherkarte 8,0 GB
• MicroSD Kartenleser
• PC SW PowerView3
• USB Kabel
• Stromversorgungsadapter
• 1.2 V NiMH-Akku, 6 Stück
• Gepolsterte Tragetasche
• Bedienungsanleitung
• Kalibrierzertifikat
