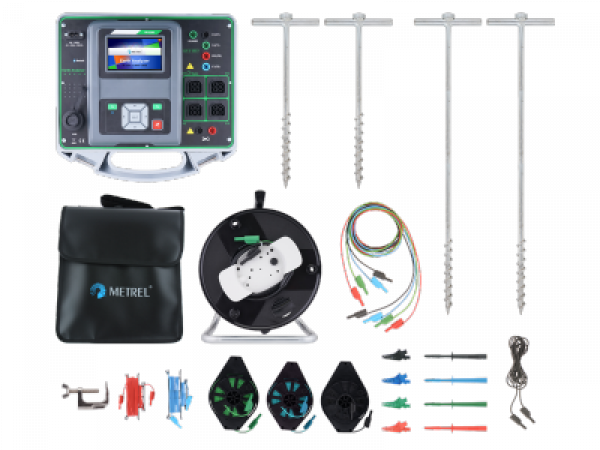

Erdungsprüfgerät Metrel MI 3290 GX4

Der Erdungs Analyzer MI 3290 ist ein tragbares, Batterie- oder netzbetriebenes Prüfgerät mit ausgezeichneter IP-Schutzart (IP 54 Gehäuse geöffnet), zur Messung des Erdungswiderstandes, spezifischer Erdwiderstand und Massepotential der verschiedenen energetischen und nichtenergetischen Objekte. Der Benutzer kann zwischen verschiedenen Methoden aus der klassischen 3-Leiter-Erdungswiderstandsmessung bis zu einer oder vier Stromzangen-Verfahren zur Messung von Hochspannungsmasten wählen. Es verfügt über eine Auswahl von Messverfahren mit unterschiedlichen Frequenz Methoden: Einzelfrequenz oder Frequenzen von 55 Hz bis 15 kHz, HF-Verfahren mit 25 kHz und Pulsverfahren um einen Blitzschlag zu simulieren. Durch hohe elektrische Störsicherheit ist dieses Messgerät bestens für den Industriebereich geeignet. Das Messgerät ist in mehreren Sets erhältlich, die eine Kombination verschiedener Zubehörteile und Messfunktionen ermöglichen.

Messfunktionen

Erdungswiderstand 2, 3, 4-polig;
Selektiver Erdungswiderstand (1 Stromzange);
Erdungswiderstand (zwei Stromzangen);
Spezifischer Erdungswiderstand (Wenner und Schlumberger Verfahren);
HF-Erdungswiderstand (25 kHz, gemäß IEEE_Std 81);
Erdungswiderstand von Einzel Masten mit 10m flexibler Stromzange;
Erdungswiderstand von mehrfüssigen Masten mit bis zu 4 flexiblen Stromzangen;
Strommessungen (Stromzange, flexible Stromzange);
Nieder-Ohm-Messung 7 mA und 200 mA;
Erdpotenzial;
Schritt- und Kontaktmessungen;
Impuls Erdungsmessungen 10/350 µs.

Wichtigste Funktionen

Möglichkeit, dass alle Arten von Erdungsmessungen mit einem einzigen Messgerät durchgeführt werden.
Analyse der Erdungs-Impedanz als Funktion der Frequenz aufgrund eines großen Messfrequenzbandes (55 Hz ... 15 kHz).
Erdungsmessungen an Masten die mit einem Schutzerdungskabel verbunden sind.
Die Messung am Einzel Turm und 4-Fuß-Turm.

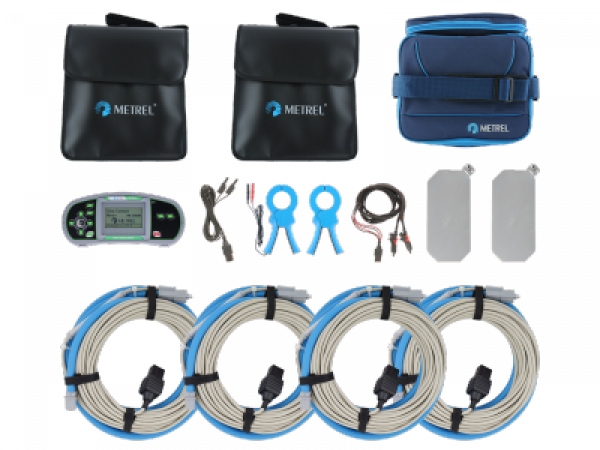

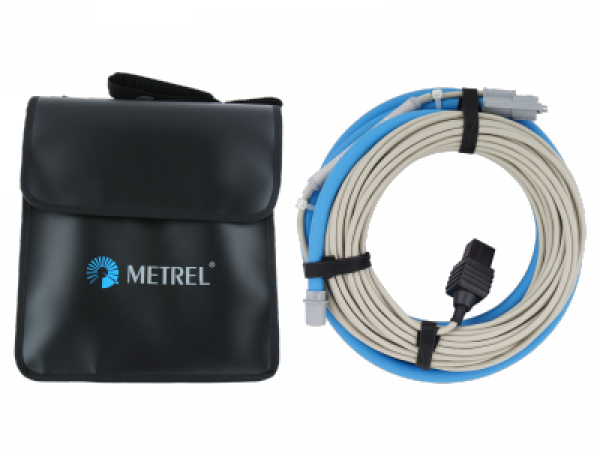

Eine große Auswahl Messzangen: von Stromzangen bis flexible Stromzangen mit 10 m Länge.
HF-Erdungswiderstand (gemäß IEEE_Std 81).
Sweep Modus Z(f) auf dem Bildschirm.
3,4" LCD-Farbdisplay mit Touch Screen.
Netzspannung Eingangsbereich (90 ... 260 V AC) oder Batterie (Schnell-Ladegerät eingebaut).
Hohe Schutzart: IP 65 (Gehäuse geschlossen), IP 54 (Gehäuse offen).
Checkbox - verschiedene Selbsttestmethoden.
DC Widerstandsmessung.
Impulse Impedanzmessung für Simulation eines Blitzschlags.
Unterstützung für Einzel-oder Automatisierte-Messungen.
PC-Software für die Messung vor und nach der Verarbeitung: Vorbereitung der Teststruktur, Ergebnis herunterladen, Strukturansicht, Tabellenansicht und grafische Darstellung, Speichern und Drucken.
