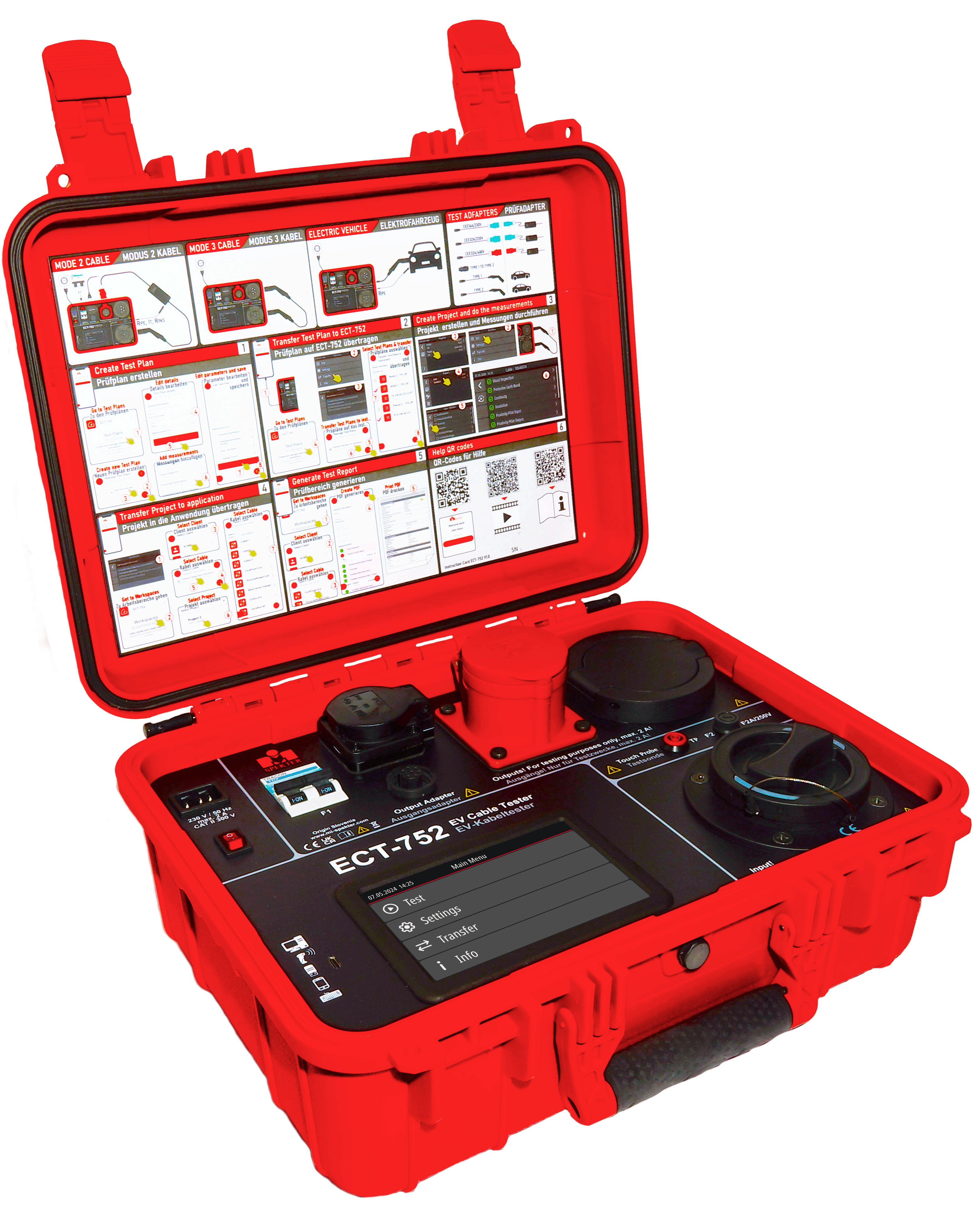

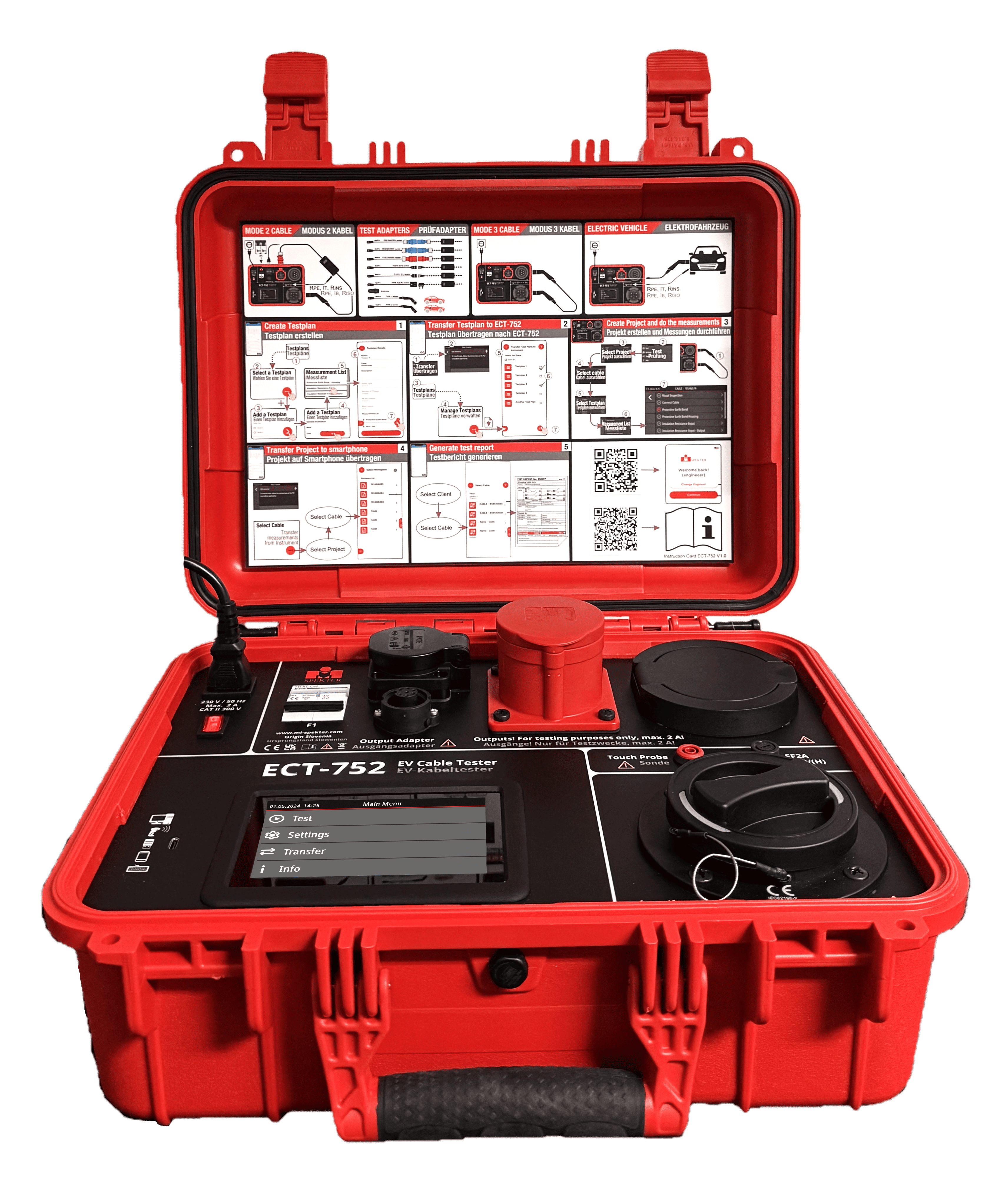

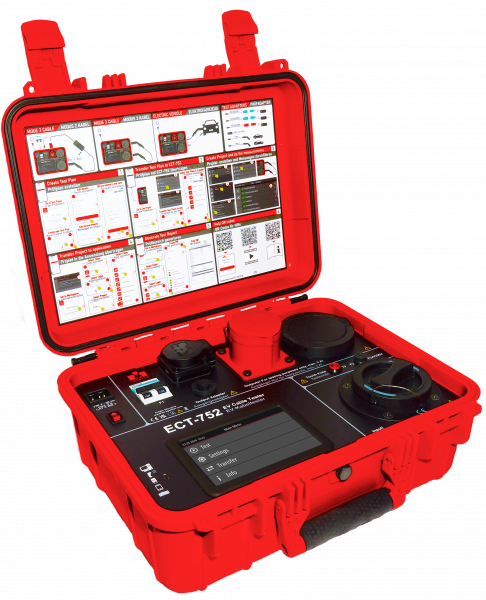

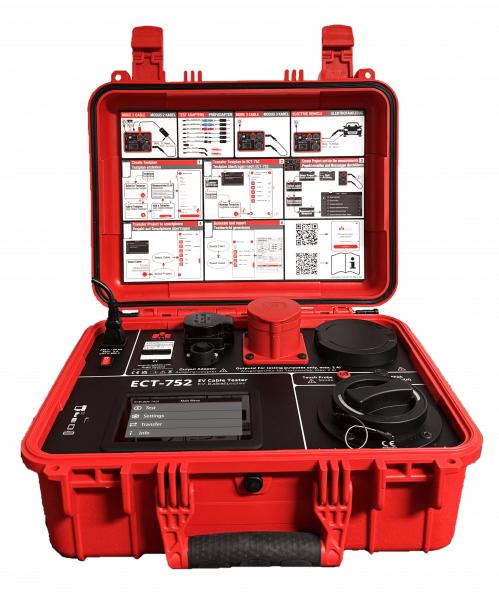

Mi Spekter ECT-752 PRO EV-Ladekabeltester
Der ECT-752 ist eine eigenständige Lösung zum Testen von Ladekabeln für Elektrofahrzeuge (Modus 3 und Modus 2)
Der Tester bietet umfassende Funktionalität zur Sicherheits- und Funktionsprüfung der Ladekabel gemäß den Normen EN 50678 und EN 50699, ohne dass ein externes Gerät wie ein Installations- oder PAT-Tester erforderlich ist. Das benutzerfreundliche Design und die Benutzeroberfläche ermöglichen die vollständige Überprüfung des Kabels mit nur einem Klick. Benutzer können benutzerdefinierte Autotestsequenzen oder Testpläne erstellen, Daten übertragen und freigeben oder mithilfe einer MiControl-Anwendung einen Bericht erstellen.
- Anpassbare Testpläne, die in der MIControl-Anwendung generiert und auf das Gerät übertragen werden.
- Berührungssonde zur Durchführung von ITOUCH-, RPE- und RINS-Messungen an Geräten der Klasse I wie Juice Boostern.
- Auswertung der Testergebnisse anhand von Standard- oder anpassbaren Grenzwerten.
- Bluetooth- oder USB-C-Verbindung für Datenexport/-import und Berichterstellung mit der MiControl-Anwendung.

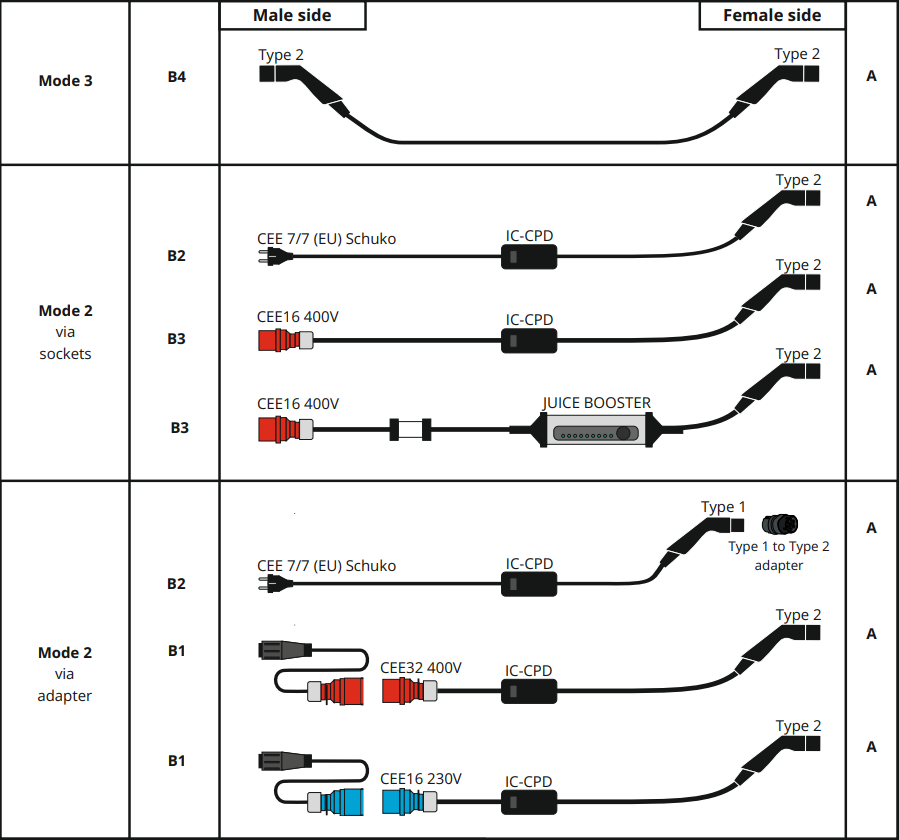

Verfügbare Messungen bei Mode- 3 Kabeln
- Sichtprüfung
- Schutzleiteranschluß
- Durchgängigkeit
- Isolationswiderstand Ausgang
- Proximity Pilot Eingang
- Proximity Pilot Ausgang
Verfügbare Messungen bei Mode- 2 Kabeln
- Sichtprüfung
- Schutzleiteranschluß
- Schutzleitergehäuse
- Isolationswiderstand Eingang (250 V, 500 V)
- Isolationswiderstand Eingang - Ausgang (250 V, 500 V)
- Isolationswiderstand Ausgang (250 V, 500 V)
- Isolationswiderstand Gehäuse (250 V, 500 V)
- RCD - AC (10 mA, 30 mA)
- RCD - A (10 mA, 30 mA)
- RDC - DD (6 mA)
- Ableitstrom
- Berührungsstrom
- Verdrahtungsfehler
- Control Pilot - EV nicht verbunden (A)
- Control Pilot - EV verbunden (B)
- Control Pilot - EV ladebereit (C)
- Control Pilot - Fehler
- Proximity Pilot Ausgang
Merkmale:
- Überprüfung gemäß: EN 50699, EN 50678, DUGV 3
- Kommunikationsschnittstellen: USB-C, Bluetooth
- Anzeige: hochauflösendes Farb-LCD
- Testmodi: Modus 2 und Modus 3 Kabel
- Autotest-Funktionalität: Vordefinierte und individuell programmierbare Sequenzen über MiControl
- Speicher: Interner Speicher für Testergebnisse
- Erweiterte Sicherheitsprüfung von Mode-2- und Mode-3-EV-Ladekabeln gemäß den Normen EN 50678 und EN 50699.
- Erweiterte Funktionsprüfung von Mode-2-EV-Ladekabeln gemäß den Normen IEC 61851-1 und IEC 62752.
- Benutzerfreundliche Bedienung ermöglicht automatische Tests der Kabel ohne Benutzereingriff.
- Anpassbare Prüfplane, die in der MiControl-Anwendung erstellt und auf das Gerät übertragen werden.
- Berührungssonde für ITOUCH-, RPE- und RINS-Messungen an Schutzklasse-I-Geräten wie Juice Boosters.
- Auswertung der Testergebnisse anhand von Standard- oder benutzerdefinierten Grenzwerten.
- Bluetooth- oder USB-C-Verbindung zum Export/Import von Daten und zur Berichterstellung mit der MiControl-Anwendung.
Modell ECT-752 PRO:
Alle Funktionen und Zubehörteile des Standardmodells ECT-752 +plus:

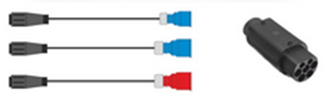

· Adapter auf CEE 16 A 230 V
· Adapter auf CEE 32 A 230 V
· Adapter auf CEE 32 A 400 V
· Adapter Typ 1 auf Typ 2
- Standalone-Tests für Mode 2- und 3-Kabel
- EN 50678- und EN 50699-konform
- Netzanschlusskabel Schuko, 1,8 m
- USB-C-auf-USB-A-Kabel
- USB-C-auf-USB-A-Adapter
- USB-C-Kabel
- Messleitung, beidseitig 4 mm Bananenstecker, 0,75 mm2, rot, 2 m und Prüfspitze 600 V CAT IV, 10 A, rot
- Weiche Zubehörtasche
- Garantiekarte
- Sicherheitshinweise
- Kalibrierungszertifikat
- MiControl Software
Alle Funktionen und Zubehörteile des Standardmodells ECT-752 +plus:
· Adapter auf CEE 16 A 230 V
· Adapter auf CEE 32 A 230 V
· Adapter auf CEE 32 A 400 V
· Adapter Typ 1 auf Typ 2
