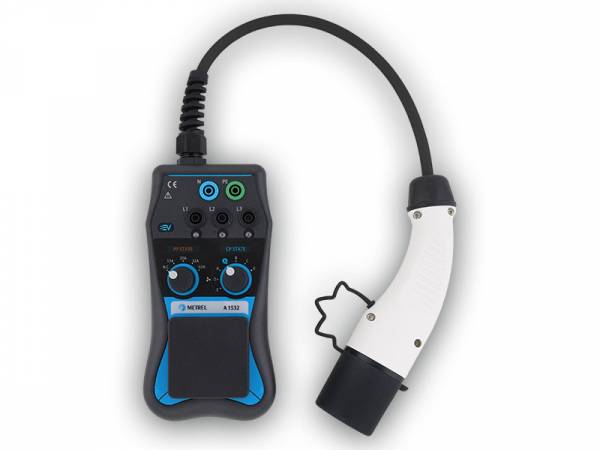

A 1532 Ladesäulenadapter XA EVSE
Der A1532 Adapter wurde als Zubehör speziell für die Prüfung von Ladestationen (EVSE= Electric Vehicle Supply Equipment), in Kombination mit dem METREL Installationstestern, entwickelt.
Er kann für die Prüfung sowohl der elektrischen Sicherheit als auch der Funktion von EVSE genutzt werden und ist zum Testen von EV-
Versorgungsgeräten des Typs 3 mit einem Steckverbinder des Typs 2 vorgesehen. Wenn der MI 3152 Eurotest XC mit dem Adapter kombiniert wird, können durch Auto Sequence Tests per Knopfdruck die komplette EVSE getestet werden. Die MESM Software ermöglicht die Erstellung professioneller Prüfberichte.
Die Kombination des A 1632 /A 1532 mit den Installationstestern MI 3155 bzw. MI 3152 von Metrel bietet eine Komplettlösung zum Prüfen in Stromkreisen mit einem EV RCD oder einem EV RCM 6mA DC. Es besteht die Möglichkeit 6 mA DC Rampentests, sowie der Netzimpedanz (Zs rcd), ohne Auslösung des 6mA EV DC RCD oder des EV RCM durchzuführen. Damit erfüllt Metrel alle Standards der IEC 62572 (wenn Mode 2 EV Kabel verwendet werden) und EN 62955 (wenn Mode 3 EV Kabel verwendet werden).
Messfunktionen

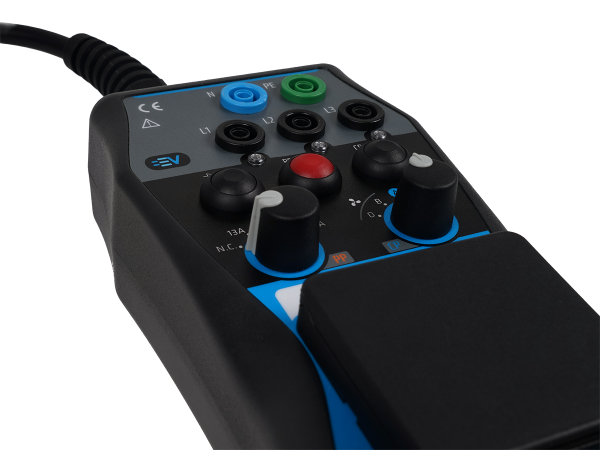

- Bananenbuchsenausgänge für den Anschluss an ein dreiphasiges Anlagenprüfgerät
- Spannungsanzeige am EVSE-Ausgang
- Wahlschalter für den Proximity PilotWiderstand zum Simulieren des Vorhandenseins von EV-Kabeln sowie zum Erkennen des Nennstroms
- Wahlschalter für den Control Pilot Widerstand zum Simulieren des Zustands eines Elektrofahrzeugs
- Buchsenausgang für den Anschluss an ein einphasiges Anlagenprüfgerät (Phase 1, Neutral, PE)
- Typ-2-Steckverbinder für den EVSEAnschluss
- 6 mA EV RCD-Unterstützung
- Unterstützung für Funktionstests;*
- Unterstützung für EVSE AUTO SEQUENCE®;*
- Erstellen von MESM-Berichten;**
- Lasttests mit bis zu 13 A an Buchse – einphasig oder an Bananenbuchsen – dreiphasig
- Fehlersimulation von Diodenkurzschluss, PE-CP-Kurzschluss und PE offen
- BNC-Ausgangsstecker für CP-Signalüberwachung.
* Funktionsprüfung und AUTO SEQUENCE® werden nur mit dem MI 3152 EurotestXC unterstützt.
** Ausdrucken von Berichten ist nur mit der MESM PC SW möglich. Die MESM Lizenz (P 1101) muss gesondert erworben werden.
Anwendungen:
Vor-Ortprüfung der Installation von EVSE-Ladestationen
Erst- und Wiederholungsprüfungvon privaten, halb-privaten und öffentlichen EVSE-Ladestationen
Technische Daten
- Abmessungen (b x h x l): 200 x 100 x 70 mm.
- Gewicht (ohne Zubehör): 0.82 kg.
A 1532 Lieferumfang
- EVSE Adapter
- Kleine gepolsterte Tragetasche
- Bedienungsanleitung
