Netzqualitätsanalysator der Klasse S

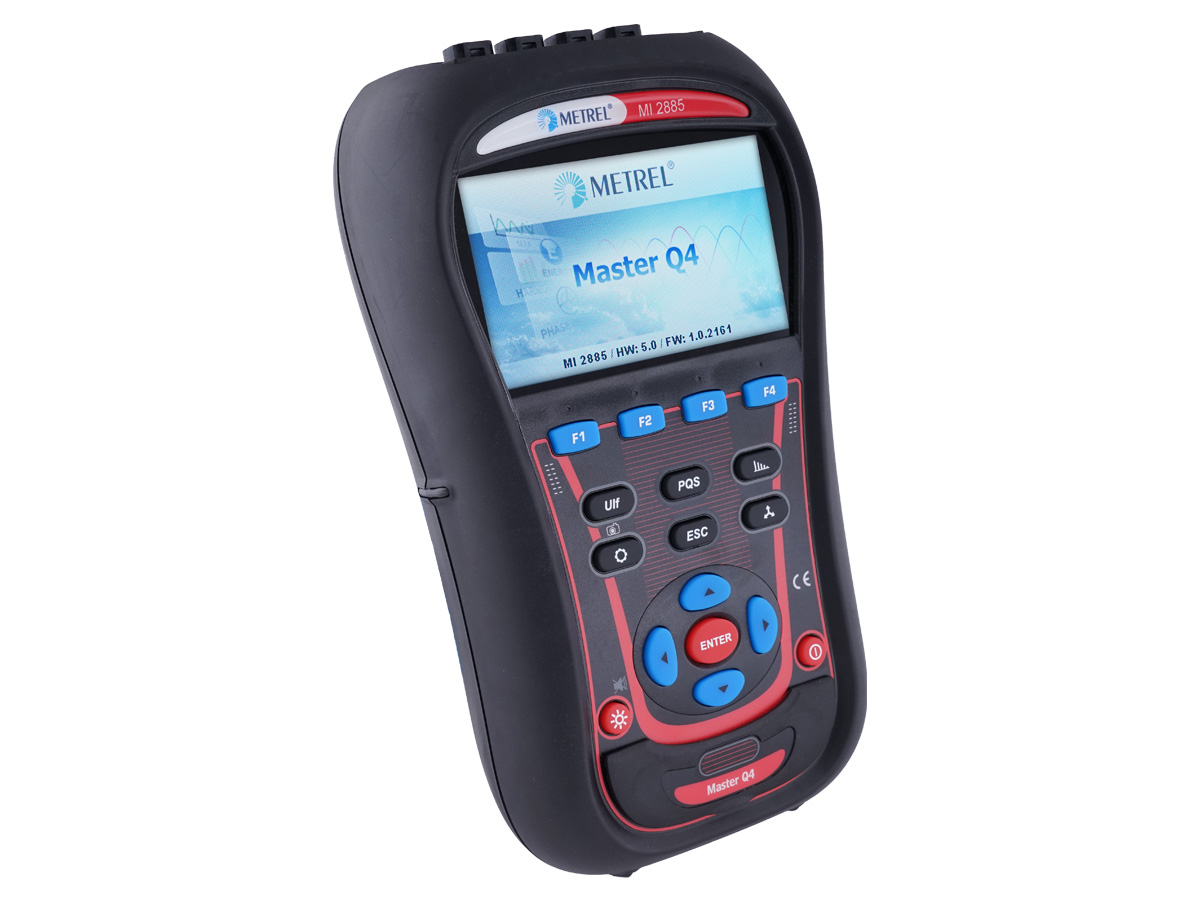

Beim MI 2885 Master Q4 handelt es sich um ein ideales Werkzeug für die Problembehandlung. Die Rekorder zeichnen automatisch alle wichtigen Daten und Wellenformen der Spannungsereignisse wie z. B. Einbrüche und Anstiege auf. Zudem können sieben optionale Auslöser für das Erfassen der Wellenformen für die ausgewählten Mengen festgelegt werden. Dank des großen, einfach ablesbaren Farbdisplays können die Benutzer durch einfaches Anschließen des Geräts an die Anlage Anomalien bei den Oberschwingungen, komplexen Koeffizienten und Wellenformen erkennen. Die praktischen Schnelleinstellungstasten machen das Instrument benutzerfreundlicher und ermöglichen eine schnellere Datenübersicht. Das Gerät ist sowohl für das langfristige Aufzeichnen als auch für die Fehlersuche bei Netzqualitätsproblemen von drei- und einphasigen Leistungsverteilungssystemen ausgelegt. Das moderne PC-SW-Paket PowerView3 ermöglicht detaillierte Analysen der aufgezeichneten Daten, ein direktes Auslesen von der microSD-Speicherkarte, das Analysieren von Langzeitaufzeichnungen sowie das automatische Erstellen professioneller Testberichte.
Benutzerfreundliche Schnittstelle: große Auswahl an Schnellschaltflächen, Anpassen der Umgebung durch Ziehen, Andocken und Skalieren der Registerkarten in den Fenstern.
• Struktur: Die heruntergeladenen Daten werden in einer dem Windows Explorer ähnlichen Baumstruktur organisiert.
• „Drag&Drop“: Die heruntergeladenen Daten können mühelos in mehreren über- und untergeordneten Speicherorten organisiert werden.
• Datenfilterung: Die Daten einer Struktur können anhand der Mengen oder Phasenwerte gruppiert werden.
• Ansichten: Abhängig vom ausgewählten Datensatztyp sind verschiedene Ansichten verfügbar (Datensatz-Informationsansicht, Trenddarstellung, Tabellenansicht, Ansicht für den Umfang der Wellenform, Netzqualitätsansicht usw.)
• EN 50160 Analyse: Automatische Netzqualitätsanalyse in Übereinstimmung mit den benutzerdefinierten oder vordefinierten EN 50160-Netzqualitätskriterien sowie schnelles Drucken von Berichten.
• Diagramm-Zoom: Das Diagramm kann abhängig von der Auswahl für einen Bereich der Tabellenwerte vergrößert werden.
• Fernsteuerung: Per GPRS-Kommunikation können das Gerät und die Daten ferngesteuert werden.
• GPS-Synchronisierung: Gleichzeitiges Messen an den verschiedenen Netzpunkten mithilfe von mindestens zwei synchronisierten Instrumenten.
• Online-Überwachung: Mit PowerView3 ist eine Echtzeitüberwachung von Signalen und Parametern möglich, während das Gerät im Hintergrund misst/aufzeichnet.• Export von Testergebnissen: Die Testergebnisse können gefiltert und in andere Programme (MS Excel, MS Word, CSV, TXT) exportiert werden.
• Berichte: Automatisches Generieren von Testberichten der ausgewählten Ansichten und Daten mit angehängten Grafiken anhand der jeweiligen Normen/nationalen Spezifikationen, wie z. B.: IEEE 519, GOST 32144/33073, Energiebericht, Bericht zum Energiebedarf Codigo de RED
• SW- und FW-Aktualisierung: PowerView3 prüft auf neue Versionen der Anwendung und lädt bei Bedarf Aktualisierungen aus dem Internet herunter.
Messungen
- Spannung: TRMS, Spitze, Scheitelfaktor (4 Kanäle);
- Strom: TRMS, Spitze, Scheitelfaktor (4 Kanäle);
- Leistung (Wirk-, Blind-, Scheinleistung);
- Die Leistungsmessungen erfüllen IEEE 1459 (Wirk-, Blind-, Grundschwingungs- und Oberschwingungsleistung sowie Lastunsymmetrie) vollständig;
- VFA (variabler Frequenzumrichter);
- Unsymmetrien, Flickern;
- Analyse der der harmonischen und zwischenharmonischen Frequenzen bis zur 50. Oberschwingung, TDD und THD-Messung;
- Energie (Wirk- und Blindenergie, generiert, verbraucht);
- Erfassung und Aufzeichnung von Stromversorgungsereignissen (Abschaltungen, Unterbrechungen, Überhöhungen, Einbrüche);
- Überwachung und Aufzeichnung von Einschaltströmen;
- Anzeige von Wellenform/Einschaltspitzen, Momentaufnahmen und Aufzeichnung;
- Netzqualitätsanalyse gemäß EN 50160;
- Aufzeichnung von bis zu 7 einstellbaren Alarmen;
- Transientenaufzeichnung;
- Temperaturmessung;
- Messung des Wirkungsgrades von Photovoltaik-Wechselrichtern;
- Leistungsfaktor, cos φ und tg φ.
wichtige Funktionen - 4-Spannungskanäle mit großem Messbereich: 0 ... 1000 Vrms (CAT III / 1000 V);
- 4 Stromkanäle mit Unterstützung für das automatische Erkennen der Stromzangen sowie Messbereichsauswahl „auf dem Gerät“;
- Automatisches Erkennen sowie Auswählen des Messbereichs der intelligenten Stromzangen;
- Abtastfrequenz bei der Transientenaufzeichnung > 49 kSamples/s;
- Konform mit der Netzqualitätsnorm IEC 61000-4-30, Klasse A;
- Konform mit der Netzqualitätsnorm IEC 61000-4-30 Klasse S (0,1 %);
- Vollständige Analyse der Netzqualität gemäß EN 50160, einschließlich der Netzsignale und zwischenharmonischen Frequenzen;
- Unterstützung von MicroSD-Speicherkarten bis zu 32 GB (8-GB-Karte ist im Lieferumfang enthalten);
- Farbcodierte Eingangsanschlüsse und Anschlussbeschriftungen, die Ihrer Einsatzregion angepasst sind;
- Ein intuitives Hauptmenü und große Symbole vereinfachen die Navigation sowie die Konfiguration des Geräts
- Automatische Messbereichsauswahl für die Stromzange;
- Die leistungsfähige PC-Software PowerView3 ermöglicht das Herunterladen, Anzeigen und Analysieren der aufgezeichneten Daten sowie eine professionelle Berichterstellung;
- Flexible Stromzangen (ohne zusätzliche Stromversorgung) sind im Lieferumfang des Euro- und Advanced-Sets enthalten;
- Fernkommunikation über Ethernet (GPS-Uhrensynchronisation – optional).

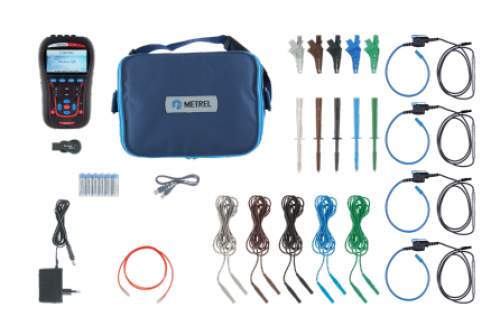

MI 2885 Lieferumfang (AD)
- Prüfgerät Master Q4
- 1-phasige flexible Stromzangen 3000 / 300 / 30 A (A 1502), 4 Stück
- Prüfspitze (braun, schwarz, grau, grün, blau), 5 Stück
- Krokodilklemme (braun, schwarz, grau, grün, blau), 5 Stück
- Spannungsmessleitung (braun, schwarz, grau, grün, blau), 5 Stück
- Aufkleber für Farbkennzeichnung
- Temperaturmessfühler
- MicroSD-Speicherkarte 8,0 GB
- PC-Software PowerView 3
- USB- und Ethernet-Patchkabel
- Netzteiladapter
- NiMH-Akku 1,2 V, 6 Stück
