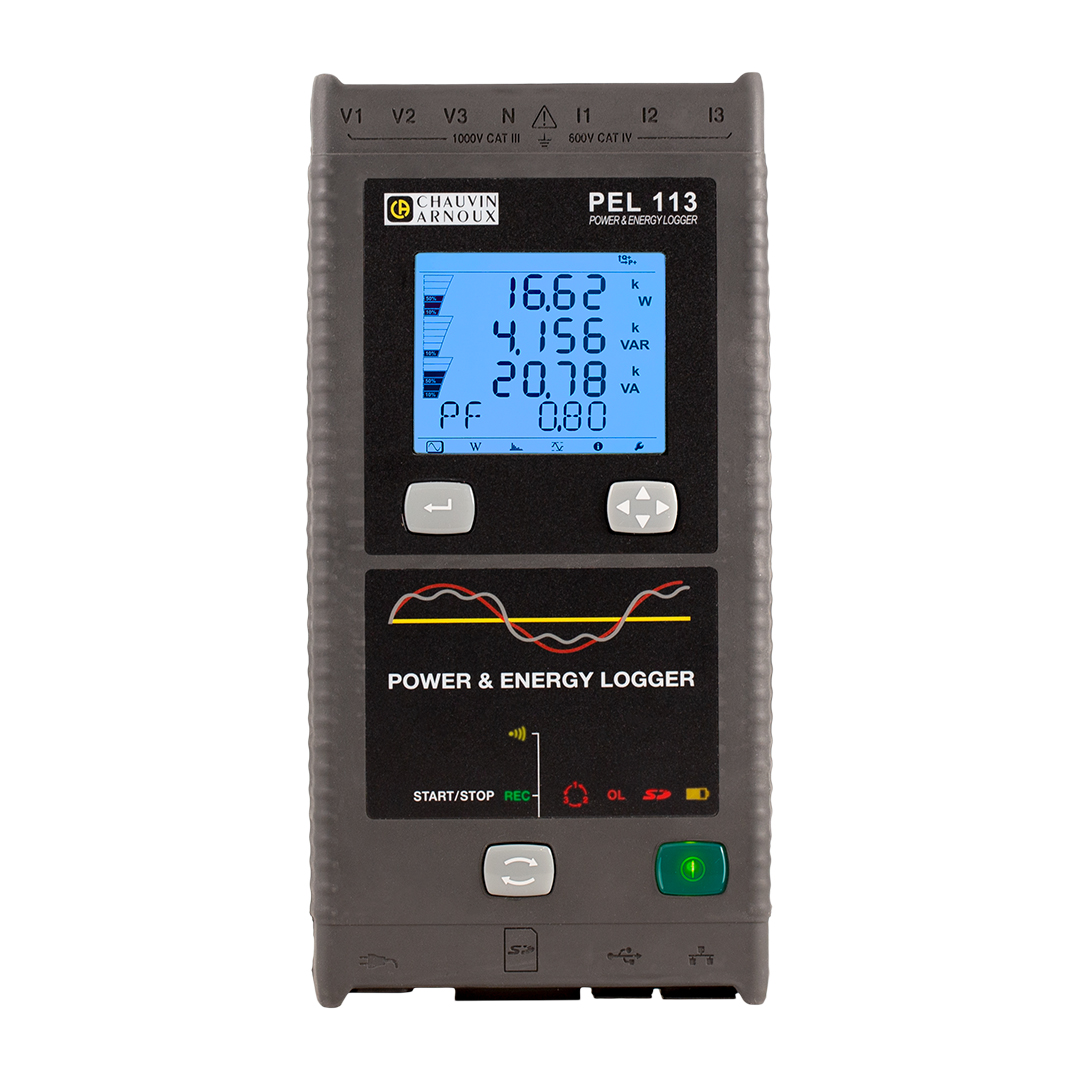

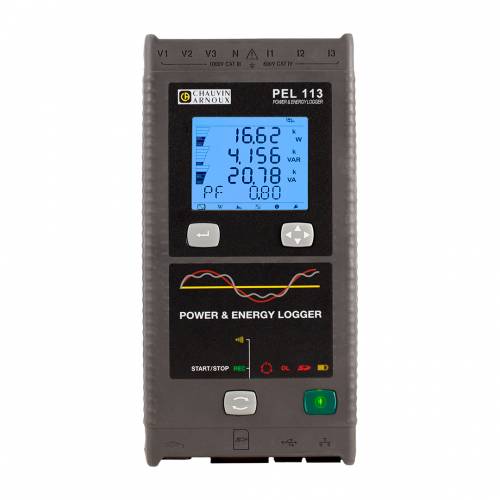

PEL113 Leistungs- und Energierecorder Set

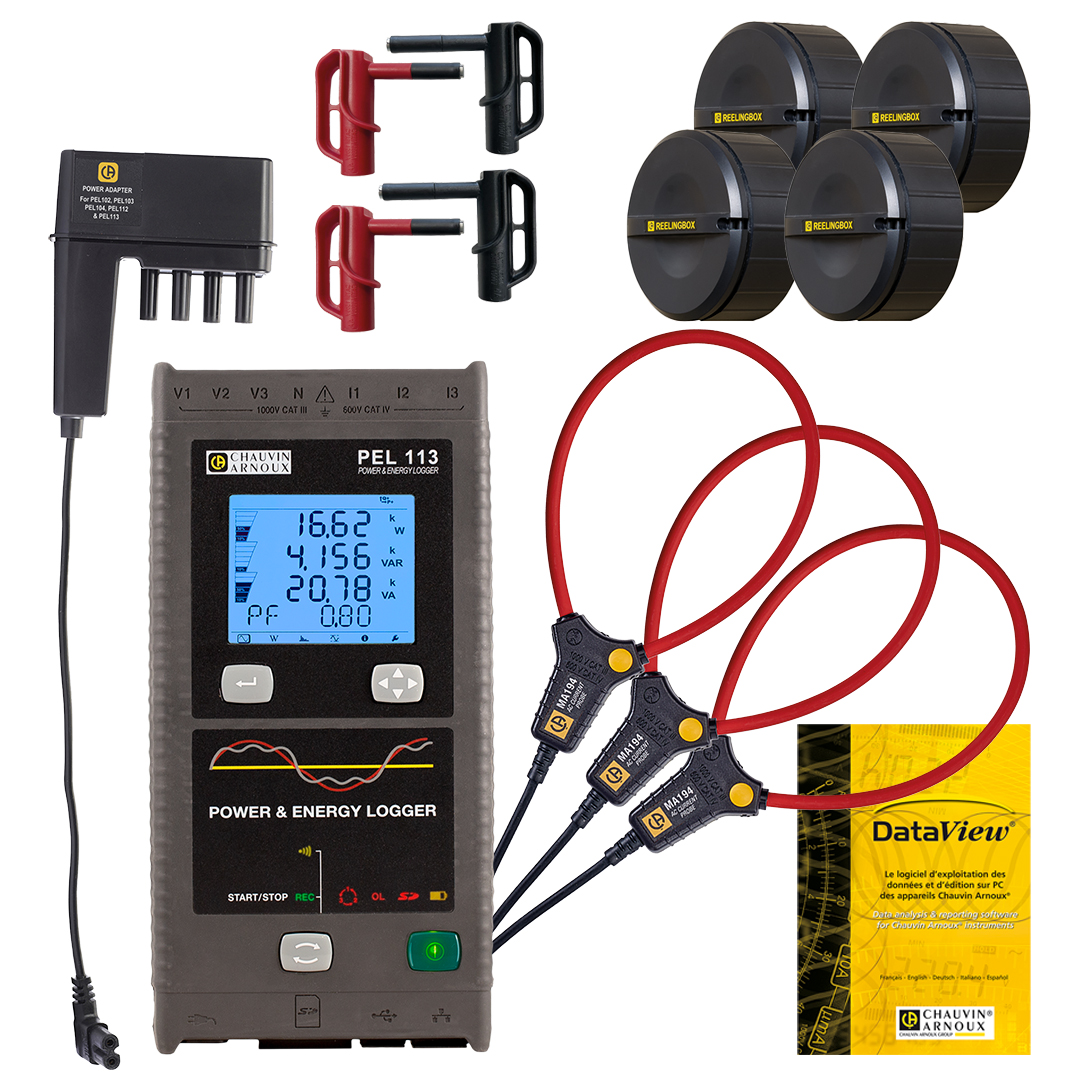

PEL113 Leistungs- und Energierecorder mit 3 MA194-350, Software DataView, Netzadapter und 4 Magnetmessspitzen

PEL 113 misst und speichert alle Leistungen und Energien. Er kann überall dort eingesetzt werden, wo es Energie gibt:

• Stromerzeuger: erneuerbare Energien, Wärmekraftwerke...
• Industrie: Metallindustrie, Glasherstellung, Lebensmittelindustrie.
• Wohn- und Dienstleistungsgebäude ...
• Infrastruktur und Verkehr
• Rechenzentren ...

Messfunktionen:

• RMS- und DC-Messungen mit 128 Samples pro Zyklus simultan in jeder Phase
• AC- und DC-Spannung bis zu 1 000 V
• Strommessungen bis 10 kA AC bzw. 5 kA DC (je nach verwendetem Stromwandler)
• Wirkleistung, Blindleistung (N,D,Qf) und Scheinleistung
• Wirkenergie
• Grundschwingungswirkleistung (Pf), symmetrische Wirkleistung (P+) und unsymmetrische Wirkleistung (Punb)
• Messungen und Charakterisierung an Elektroantrieben
• Selbstversorgung mit Strom über die Phase
• Großer Messumfang durch die Verwendung von Spannungsund Stromwandlerverhältnissen
• Aufschlüsselung der Energieverluste
• Phasen-Parameter: cos φ, tan Φ, Leistungsfaktor PF z Scheitelfaktor
• Berechnung des Gesamtoberschwingungsgehalts THD für Spannungen und Ströme
• Messungen in DC, 50 Hz, 60 Hz und 400 Hz (Schifffahrt usw.)
• Speicherung der Messwerte und Berechnungsergebnisse auf SD-Karte
• Automatische Erkennung der angeschlossenen Stromwandler-Typen

Recorder für effizienten Energie-Verbrauch

• Aufzeichnungsdauer bis zu mehreren Monaten
• Aufschlüsselung der Energieverluste

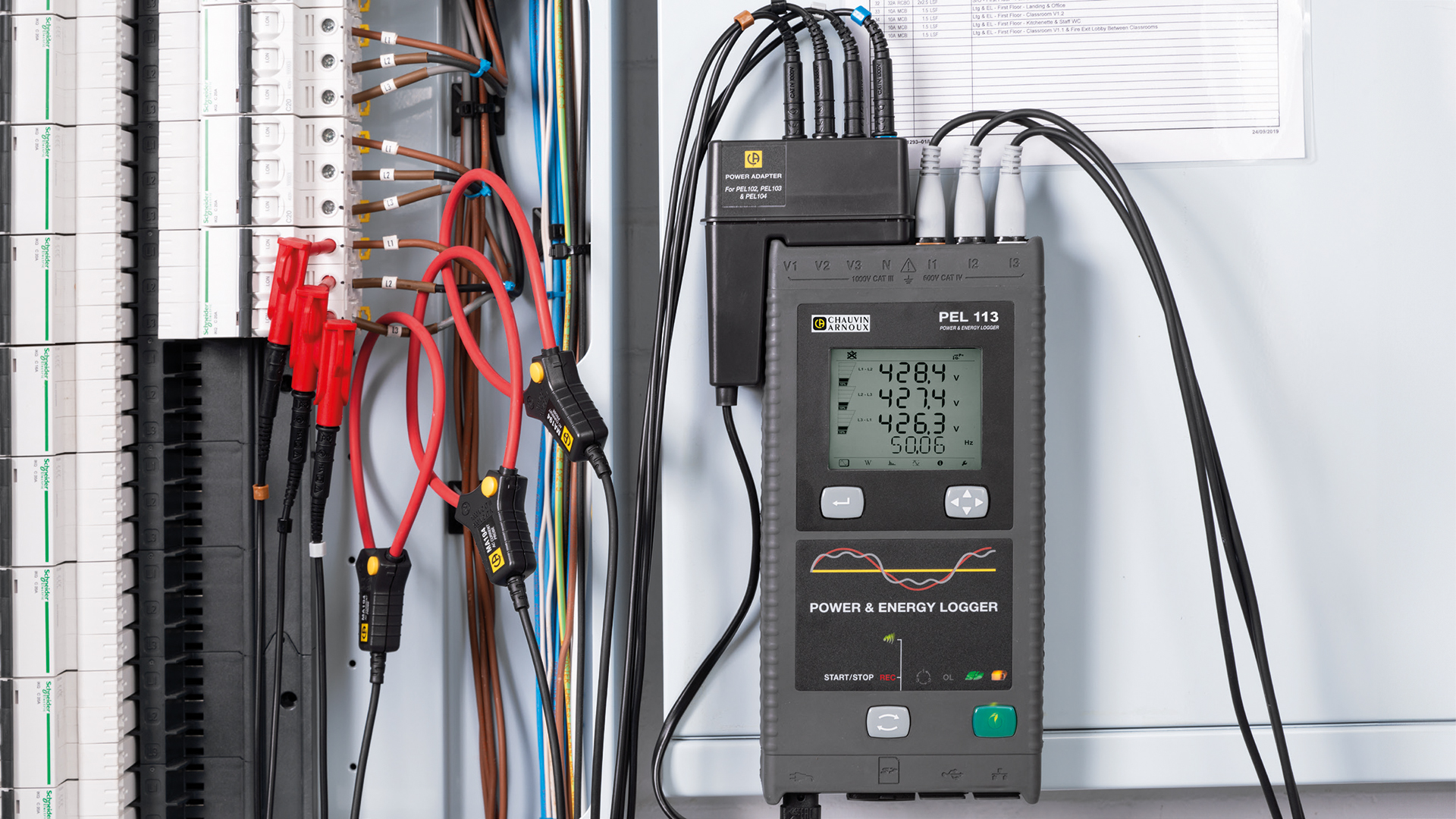

• Einbau ohne Unterbrechung der Netzstromversorgung
• Android-App mit Diagnosetool für Motoren

Anschlüsse:
3 Spannungseingänge & 3 Stromeingänge Mit vierfacher hinterleuchteter Digitalanzeige.

Kommunikation:
PEL sind hochgradig vernetzbar über drahtgebundene und drahtlose Kommunikationsschnittstellen. Mit der kostenlosen Software PEL Transfer überwachen Sie die Daten in Echtzeit auf Ihrem PC.
Ethernet
Einbindung der PEL über eine Kabelverbindung, z. B. Ethernet, wenn die Möglichkeit vorhanden ist. Die Software PEL Transfer übernimmt dann die Steuerung aller angeschlossenen Geräte. Die Ethernet-Verbindung kann mit drahtlosen Verbindungen kombiniert werden.
WiFi
Die PEL verfügen über 2 WiFi-Betriebsarten. Sie können über einen Server ans Firmennetzwerk angeschlossen werden. Der Zugriff kann auch direkt über einen PC oder ein Smartphone erfolgen.
IRD DataView® Synch
Über einen gesicherten Server können Sie von überall auf der Welt auf Ihre Daten zugreifen.
USB
Über einen USB-Anschluss können Daten konfiguriert oder ausgelesen werden, vor allem aber ist das Gerät jederzeit einsatzbereit.

Software
Software PEL Transfer
Diese Anwendungssoftware dient zur Konfiguration der PEL 110 und der Energiedatenverarbeitung.
Mit unserer Software können Sie die Leistungs-Messkampagnen mathematisch verarbeiten und auswerten, und die erkannten Energieverluste werden automatisch aufgeschlüsselt, mit besonderem Augenmerk auf Energieverluste.
Dem Benutzer stehen damit alle Elemente zur Verfügung, um seine Arbeit zu priorisieren. Energieverbrauchsberichte können ganz einfach erstellt werden.

Einsatzbereiche:
Energieaudits
• Freiwilliger (ISO 50001) oder vorgeschriebener Prozess, der zum Ziel hat, den Energieverbrauch zu reduzieren: Gebäude, Wohnungen, Infrastrukturen, Installationen usw.
• Energiemesskampagnen durchführen, um eine vollständige Diagnose der elektrischen Anlagen zu erhalten
• Der Ursachen für einen übermäßigen Energieverbrauch oder überhöhte Rechnungen ermitteln.

Prävention und vorbeugende Instandhaltung
• Überwachung von Industrieanlagen
• Verbrauchsanalyse von Klima-, Lüftungs- und Heizungsanlagen
• Dimensionierung einer Kompensationsanlage
• Umverteilung der Lasten im Stromnetz
• + Diagnose für Motoren: Messung von Drehzahl, Wirkungsgrad und Drehmoment eines Motors ohne mechanische Sensoren
