Netzanalysator Klasse A Metrel MI 2893 XT ST

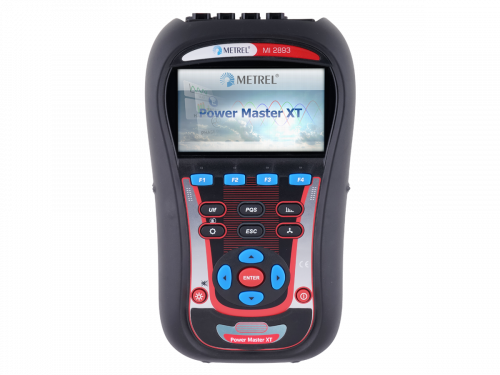

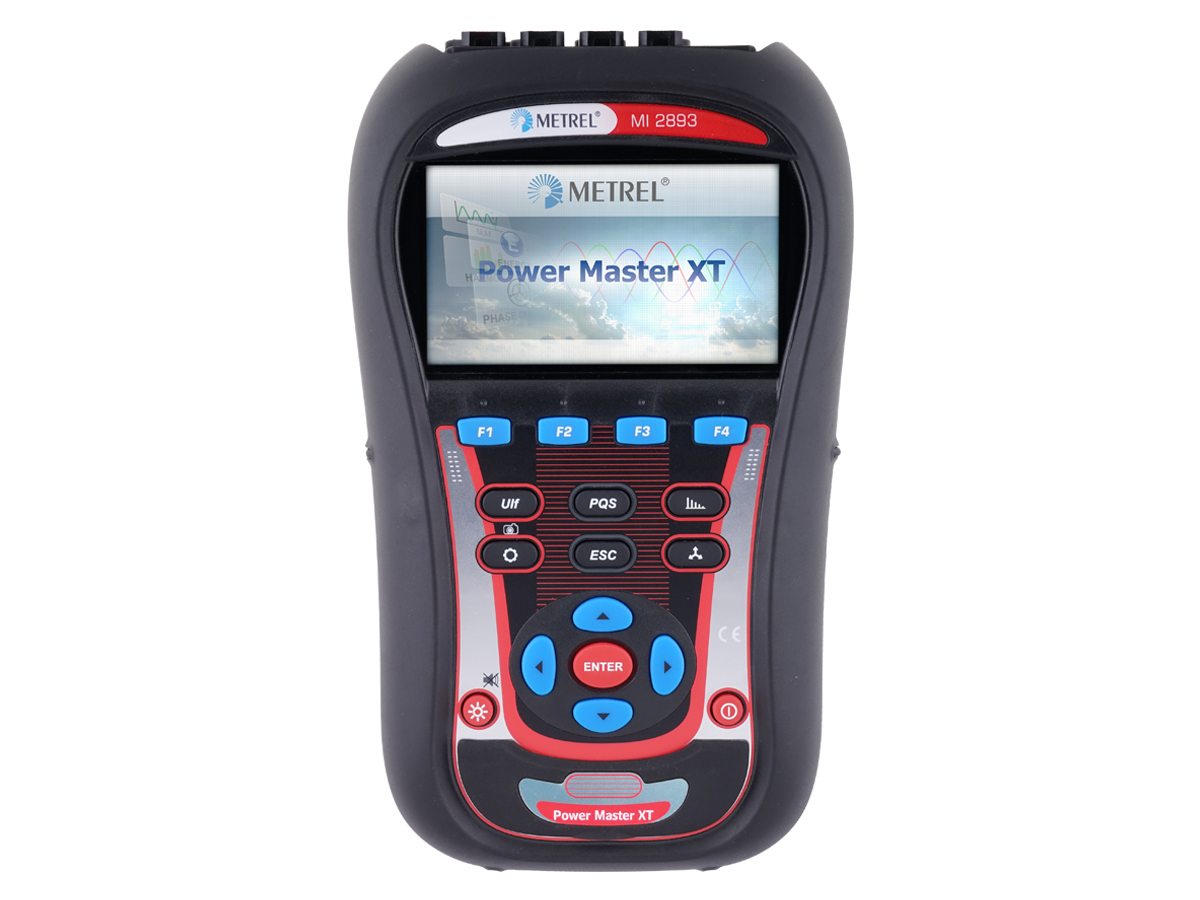

Beim MI 2893 Power Master XT handelt es sich um ein tragbares dreiphasiges Netzqualitätsanalyse-Gerät mit einem großen, leicht ablesbaren Farbdisplay, mit dem die Benutzer durch einfaches Anschließen des Geräts an der Anlage Oberschwingungen, Phasor-Diagramme, Wellenformen und Transienten mit einer Abtastfrequenz von 1 MSamples/s erkennen können. Das Gerät ist sowohl für das langfristige Aufzeichnen als auch für die Fehlersuche bei Netzqualitätsproblemen von drei- und einphasigen Leistungsverteilungssystemen ausgelegt. Dank der praktischen Schnelleinstellungstasten ist das Instrument benutzerfreundlicher, sodass bei der Problembehandlung eine schnellere Datenübersicht möglich ist. Das moderne PC-SW-Paket PowerView3 ermöglicht detaillierte Analysen der aufgezeichneten Daten, ein direktes sowie remotes Auslesen von der microSD-Speicherkarte, das Analysieren von Langzeitaufzeichnungen sowie das automatische Erstellen professioneller Testberichte.

Messfunktionen

• Spannung: TRMS, Spitze, Scheitelfaktor (4-Kanal);
• Strom: TRMS, Spitze, Scheitelfaktor (4-Kanal);
• Leistung (Wirk-, Blind-, Scheinleistung);
• Die Leistungsmessungen erfüllen IEEE 1459 (Wirk-, Blind-, Grundschwingungs- und Oberschwingungsleistung sowie Lastunsymmetrie) sowie die klassische (Vektor- oder arithmetische) Methode vollständig;
• VFA (variabler Frequenzumrichter, 5 Hz - 120 Hz), 400 Hz;
• Unsymmetrien, Flickern
• Analyse der harmonischen und zwischenharmonischen Frequenzen bis zur 50. Oberschwingung, THD- und TDD-Messung;
• Energie (Wirk-, Schein-, Blind-, generierte, verbrauchte Energie);
• Erfassung und Aufzeichnung von Stromversorgungsereignissen (Abschaltungen, Unterbrechungen, Überhöhungen, Einbrüche);
• Überwachung und Aufzeichnung von Einschaltströmen;
• Anzeige von Wellenform/Einschaltspitzen, Momentaufnahmen und Aufzeichnung;
• Transientenrekorder mit einer Abtastfrequenz von 1 MSamples/s;
• Netzqualitätsanalyse gemäß EN 50160, IEEE 519;
• Aufzeichnung von bis zu 7 einstellbaren Alarmen;
• Temperaturmessung;
• Leistungsfaktor, cos φ und tg φ.

• 4 Spannungskanäle mit großem Messbereich;
• 4 Stromkanäle mit Unterstützung für das automatische Erkennen der Stromzangen sowie Messbereichsauswahl „auf dem Gerät“;
• Automatisches Erkennen sowie Auswählen des Messbereichs der intelligenten Stromzangen;
• Automatische Messbereichsauswahl für die Stromzange;
• Abtastfrequenz des Transientenrekorders > 1 MSamples/s;
• Konform mit der Netzqualitätsnorm IEC 61000-4-30, Klasse A;
• Vollständige Analyse der Netzqualität gemäß EN 50160, einschließlich der Netzsignale und zwischenharmonischen Frequenzen;
• Unterstützung von MicroSD-Speicherkarten bis zu 32 GB (8-GB-Karte ist im Lieferumfang enthalten);
• Farbcodierte Eingangsanschlüsse und Anschlussbeschriftungen, die Ihrer Einsatzregion angepasst sind;
• Ein intuitives Hauptmenü und große Symbole vereinfachen die Navigation sowie die Konfiguration des Geräts
• Die leistungsfähige PC-Software PowerView3 ermöglicht das Herunterladen, Anzeigen und Analysieren der aufgezeichneten Daten sowie eine professionelle Berichterstellung;
• Flexible Stromzangen (ohne zusätzliche Stromversorgung) sind im Lieferumfang des EU/AD-Sets enthalten;
• Fernkommunikation über Ethernet (GPS-Uhrensynchronisation – optional).

  Anwendungen:

  Hochgeschwindigkeits-Transientenerfassung;
  • Energieverbrauchsoptimierung
  • Beurteilung der Netzqualität und Fehlerbehebung in elektrischen Nieder- und Mittelspannungssystemen;
  • Überprüfung der Leistungsfähigkeit von Kompensationsanlagen;
  • Langzeitanalysen;
  • Vorbeugende Wartung;
  • Überprüfung der Kapazität des elektrischen Systems vor dem Hinzufügen weiterer Lasten

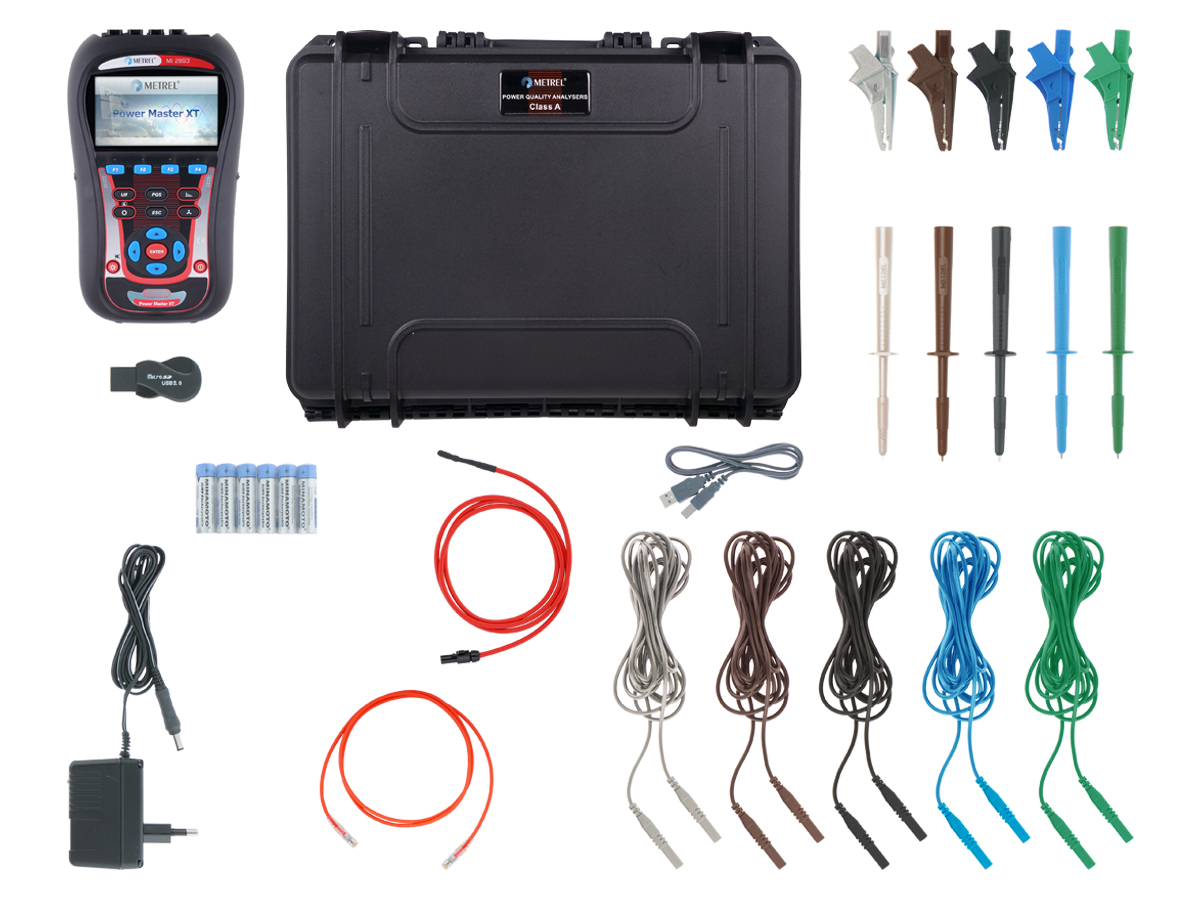

  MI 2893 Lieferumfang (ST)

  Prüfgerät Power Master XT Prüfspitze (braun, schwarz, grau, grün, blau), 5 Stück Krokodilklemme (braun, schwarz, grau, grün, blau), 5 Stück Spannungsmessleitung (braun, schwarz, grau, grün, blau), 5 Stück Aufkleber für Farbkennzeichnung Temperaturmessfühler MicroSD Speicherkarte 8,0 GB MicroSD Kartenleser PC SW PowerView3 USB und Ethernet Patchkabel Stromversorgungsadapter 1.2 V NiMH-Akku, 6 Stück Gepolsterte Tragetasche Bedienungsanleitung Kalibrierzertifikat


  Technische Daten

  Abmessungen (l x h x h): 230 x 140 x 80 mm Gewicht (ohne Zubehör): 1.1 kg
