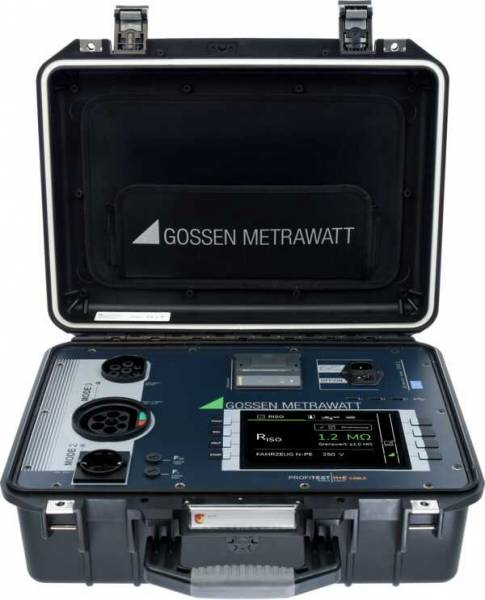

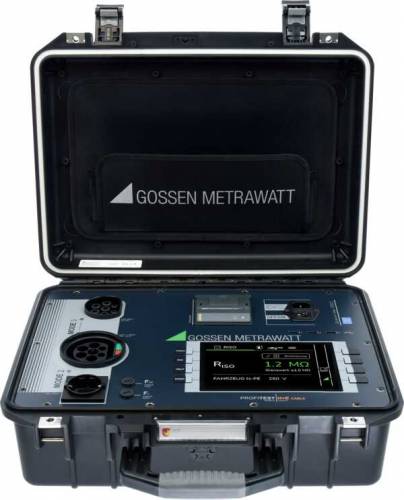

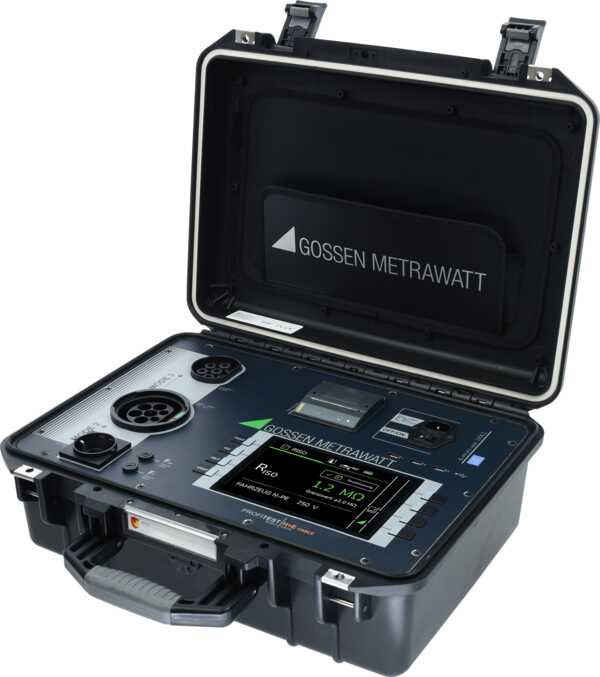

Ladekabeltester PROFiTEST H+E CABLE

Mit dem PROFiTEST H+E CABLE lassen sich E-Ladeleitungen für Mode 2 (IC-CPD) und Mode 3 zuverlässig und normkonform prüfen.

Prüfgerät für E-Ladeleitungen Mode 2 und Mode 3

Der PROFiTEST H+E CABLE ist ein professionelles Prüfgerät zur normgerechten Prüfung von Ladeleitungen für Elektrofahrzeuge. Das Gerät ermöglicht die sichere und effiziente Überprüfung von Mode-2-Ladeleitungen (IC-CPD) sowie Mode-3-Ladekabeln.

Gemäß DGUV Vorschrift 3 müssen ortsveränderliche elektrische Betriebsmittel regelmäßig geprüft werden. Mit dem PROFiTEST H+E CABLE lassen sich diese Prüfungen schnell, zuverlässig und direkt vor Ort durchführen.


Produkt-Highlights

• Automatischer Prüfablauf nach Herstellerangaben

• Integrierte Herstellerdatenbank

• Einzelprüfungen durch Elektrofachkräfte (passwortgeschützt)

• Anschlussmöglichkeiten für Tastatur, Barcode- und QR-Code-Scanner

• Direkter Anschluss von Mode-2- und Mode-3-Ladeleitungen

• Prüfung von ein- und dreiphasigen Ladeleitungen

Ihre Vorteile

• Mobiler Einsatz: Prüfungen können direkt am Einsatzort durchgeführt werden
• Intuitive Bedienung für schnelle und einfache Prüfabläufe
• Effizientes Arbeiten durch automatische Prüfsequenzen nach Herstellerangaben
• Einfache Datenerfassung über Tastatur oder Barcode- / QR-Code-Scanner
• Sofortiger Ausdruck von Prüfprotokollen direkt vor Ort

Anwendungen

Der PROFiTEST H+E CABLE dient zur normkonformen Prüfung von Ladeleitungen für Elektrofahrzeuge. Das Prüfgerät ist speziell für die Überprüfung von Mode-2-Ladeleitungen mit IC-CPD sowie Mode-3-Ladekabeln konzipiert.

Folgende Prüfungen werden durchgeführt:

• RLO: Niederohmige Durchgängigkeit des Schutzleiters
• RISO: Isolationswiderstand
• RCD AC: Auslösestrom und Auslösezeit
• DC-Sensorprüfung: 6 mA Auslösestrom und Auslösezeit
• Simulation von L / N / PE
• Funktionsprüfung der Statuszustände B, C und E

Der Prüfablauf umfasst Sichtprüfung, Funktionsprüfung, elektrische Prüfung sowie automatische Protokollierung. Die Durchführung erfolgt wahlweise vollautomatisch oder über Einzelprüfungen durch eine qualifizierte Elektrofachkraft.

Elektrische Prüfungen

• Niederohmige Durchgängigkeitsprüfung der Leiter (Schutzleiterprüfung)
• Isolationsmessung zur Überprüfung der elektrischen Sicherheit
• RCD-AC-Prüfung mit Messung von Auslösestrom und Auslösezeit
• Prüfung der 6-mA-DC-Sensorik (z. B. RDC-DD, RCMB, CCID)
• Differenzstrommessung
• Spannungsmessung
• PP-Widerstandsmessung zur Bestimmung der Strombelastbarkeit gemäß IEC / EN / VDE

Funktions- und Sicherheitsprüfung

• Vorausgewählte Sichtprüfung der Ladeleitung
• Funktionsprüfung der CP-Statuszustände (A, B, C, E)

Ausstattung und Funktionen

• Universeller Netzspannungseingang: 110–240 V, 40–65 Hz
• Adapter für verschiedene Ladeleitungen zum direkten Anschluss
• Integrierter Drucker für den sofortigen Ausdruck von Prüfprotokollen
• Interner Datenspeicher zur Dokumentation der Messergebnisse bis 1000 Ergebnisse
