Der A 1732 DC EVSE Adapter ist ein spezielles Werkzeug für die elektrische Sicherheit und die Funktionsprüfung der Versorgungseinrichtung des Elektrofahrzeugs in den Konfigurationen Modus 4 (DC EVSE) und Modus 3 (AC EVSE).

Er unterstützt eine Reihe von Steckertypen, darunter CCS2-, CHAdeMO- und Typ-2-Wechselstromstecker, was ihn sehr vielseitig macht. Der A 1732 Adapter ermöglicht die Initiierung in Verbindung mit MI 3155 von Kommunikationsprotokollen, wie ISO 15118, DIN 70121, CHAdeMO und Low-Level-PWM, und er kann auch Fehler am Control Pilot (CP)-Signal und an den Protective Earth (PE)-Verbindungen simulieren, um die EVSE-Antwort zu bewerten. In Verbindung mit dem MI 3155 EurotestXD-Installationstester kann der A 1732 DC EVSE Adapter verwendet werden, um das Ladeprotokoll zu protokollieren, Messungen und Tests durchzuführen, die für die Inbetriebnahme des EVSE und für regelmäßige Sicherheitstests erforderlich sind.

Messfunktionen

Unterstützung für CCS2, CHAdeMO und AC EVSE;
Funktionsprüfprotokoll zur Messung von Spannungen und Strömen an den Klemmen;
Fehlersimulation auf CCS2 und Typ 2 für CP offen, PE offen und CP kurz;
Fehlersimulation auf CHAdeMO für CP3 offen, PE offen und CAN-Stopp;
Bananenprüfstellen für DC-, AC- und PE-Klemmen;
Doppelte PE-Prüfklemmen (PE(C) und PE(P)) für eine echte 4-Leiter-Rlow-Messung;
Bluetooth-Kommunikation mit dem MI 3155 EurotestXD;
Überspannungskategorie CAT III / 300V;
Kommunikationsunterstützung für CCS ISO 15118-1 oder DIN 70121;
Kommunikationsunterstützung fürCHAdeMO Versionen 0.9.1 und höher;
Kommunikationsunterstützung für AC EN 61851-1;
Simulierte EV-Batterie von 300 V und 5 A.
Stromversorgung (3400 VA, Einschaltleistung).

Wichtigste Funktionen
Kommunikation mit einem 1732 DC EVSE Adapter über Bluetooth;
Vordefiniertes Prüfprotokoll für DC EVSE in der Speicherstruktur;
Alle Messungen können am MI 3155 EurotestXD gestartet und angezeigt werden;
Durchführen akkurater 4-Draht-Messungen mit 200 mA Messstrom;
Isolationswiderstand mit DC-Spannung bis zu 2500 V;
Funktionsprüfung mit Live-Ansicht des Ladeprotokolls und der Spannungen und Ströme an den Prüfklemmen;
Fernfehlerauslösung und Reaktionszeitmessung;
DC-Impedanzmessung;
Messung der Entladezeit;
Asymmetrische IMD-Prüfung mit einem einstellbaren Fehlerwiderstand zwischen 20 kΩ und 640 kΩ in Abständen von 5 kΩ;
Programmierbare AUTO SEQUENCEn* zur Anpassung des Prüfprotokolls;
PC-SW Metrel ES Manager für die Vor- und Nachbearbeitung von Messungen: Vorbereitung der Teststruktur, Ergebnis-Download, Baum-Ansicht, Tabellenansicht und grafische Ansicht, Speichern und Drucken der Prüfberichte.

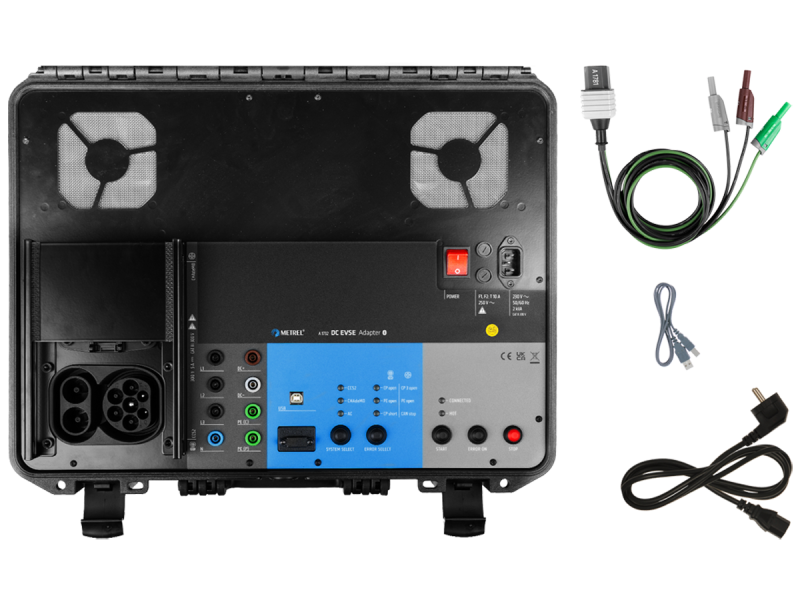

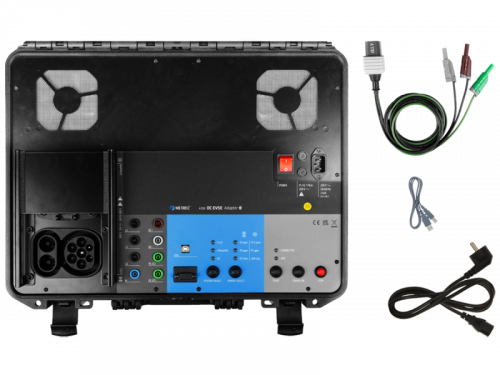

Lieferumfang

A 1732 Lieferumfang

A 1732 DC EVSE Adapter
A 1781 Prüfkabel, grau/grün/braun, 1,5 m, 0,75 mm2, KAT IV
A 1493 Stromkabel, 2 m, 3 x 1,5 mm2
A 1727 USB-Kabel Typ A/B

optional dazu bestellbar:

MI 3155 Eurotest XD ST Installationstester

MI 3155 EurotestXD ist das neueste Flaggschiff von Metrels fortschrittlichsten Installationsprüfgeräten und ist speziell für Industrieanwendungen ausgelegt. Das ergonomische Design wie auch das intuitive Bedienkonzept, mit seiner einzigartigen Speicherstruktur, bilden den Unterschied zu anderen Geräten. Voll programmierbare AUTO-Sequenzen, und der große farbige Touchscreen machen das Arbeiten schnell und effizient. Das Prüfgerät arbeitet nach den gängigen Prüfstandards, bietet aber auch eine Isolationsprüfung mit bis zu 1000V DC, die Messung der Entladezeit und eine extrem schnelle Impedanzprüfung. Ergänzend zu denn Messungen können nun Sicht- und Funktionsprüfungen im EurotestXD ausgefüllt werden.

3.272,50 EUR
