Spannungsprüfer für überflutete Elektroanlagen
+ Nennspannungsbereich: 12 – 1000 V AC / 1500 V DC
+ Griff mit Kugelelektrode zum Antasten und zum Eintauchen ins Wasser
+ Kabeltrommel mit 30 m Erdungsleitung
+ helle rot / grün Anzeige durch LEDs
+ Lieferumfang: Spannungswarner DSP-HW 2 und wasserfeste Bedienungsanleitung
Normen:
Aus dieser Veröffentlichung geht hervor, dass die Prüfung „Strom im Wasser“ künftig nur mit Geräten erlaubt ist, die der Produktnorm GS-ET-43 entsprechen. Der DSP-HW 2 entspricht dieser Vorschrift.
- erfüllt die Anforderungen der Berufsgenossenschaft GS-ET 43 „Spannungsprüfer Wasser“
- erfüllt die Anforderungen der Unfallverhütungsvorschrift Feuerwehren GUV-V C53
- CE-Konform: Niederspannungs-Richtlinie 2014/35/EU | EMV-Richtlinie 2014/30/EU | ROHS-Richtlinie 2011/65/EU | WEEE-Richtlinie 2012/19/EU
- Stoßspannungsfestigkeit nach EN/IEC 60071
- Spannungsgrenzen AC 12 V / DC 30 V nach DIN VDE 0100-410 / IEC 60364-4-41 „Schutz gegen elektrischen Schlag“
Dieser Spannungsprüfer ist ein spezielles Prüfwerkzeug zur Warnung vor gefährlicher Spannung in überfluteten Elektroanlagen, Schächten, Kellerräumen und Industrieanlagen.
Bei überfluteten Kellerräumen können durch Einspeisungen von Hausanschlüssen oder Industrieanlagen bereits viele Meter von der Anschlussstelle entfernt lebensgefährliche Spannungen im Wasser auftreten. Werden die Sicherungselemente überflutet, können diese keinen Schutz mehr bieten. Einspeisungen von Solaranlagen oder Speichervorrichtungen können auch bei abgeschalteter EVU-Sicherung spannungsführend sein. Das Wasser kann so in überfluteten Kellern große Gefahren mit sich führen.
In überfluteten Wartungsschächten können fehlerhafte Isolierungen in Verbindungen und Muffen bereits viele Meter von der Fehlerstelle entfernt lebensgefährliche Spannungen im Wasser hervorrufen.
Durch seinen Aufbau ist der DSP-HW 2 für die verschiedensten Prüfaufgaben geeignet:

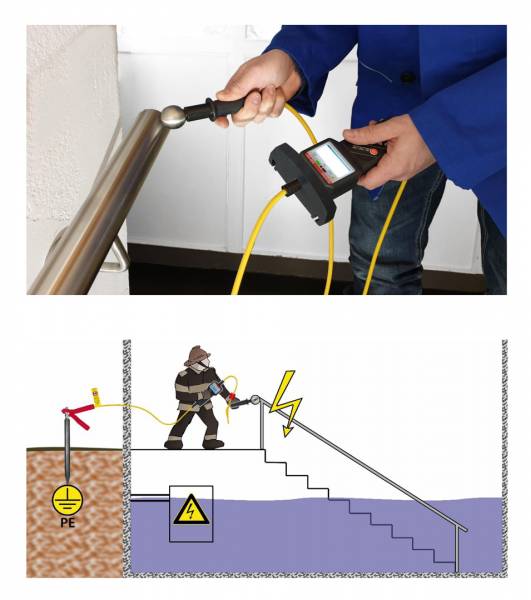

- Prüfen von Treppengeländern und ähnlichen ins Wasser ragenden Objekten
- Prüfen des Wassers im überfluteten Bereich
- Prüfen des Wassers während des Einsetzens einer Pumpe
- Prüfen von überfluteten Wartungsschächten
- Prüfen von Restwasser nach dem Absinken des Wasserpegels auf wenige Zentimeter
Sein wasserdichtes Gehäuse ermöglicht den Einsatz unter rauen Arbeitsbedingungen.
Der DSP-HW 2 ist durch seine zwei Anzeigesysteme (LED und LCD) bei jeder Umgebungsbedingung gut abzulesen.
Seine stetige Funktionsüberwachung und der integrierte Eigentest bieten höchste Sicherheit.
Einsatzbereiche:
Einsatzbereich:
- optimiert für den Einsatz in überfluteten Elektroanlagen und überfluteten Wartungsschächten
- von elektrotechnischen Laien einsetzbar (kurze Schulung erforderlich)
- einfache und schnelle Handhabung
- vielseitig einsetzbar durch Prüfung mit oder ohne Handgriff und Sensorkugel
Spannungsprüfer:
- eindeutige LED-Anzeige für gefährliche Spannung rot / grün
- Warnung und Anzeige der Spannung AC 12 V bis 1000 V / DC 12 V bis 1500 V
- Spannungsfest – CAT IV 600 V / CAT III 1000 V
- beleuchtete Anzeige
Eigentest:
- integrierter Eigentest zur Überprüfung der Anzeige, Batterie, Anschlussleitung und Erdung
- RDY zur Anzeige der Einsatzbereitschaft
- stetige Eigenüberwachung
weitere Funktionen:
- stabiles Gehäuse mit schlagfester Anzeigeabdeckung

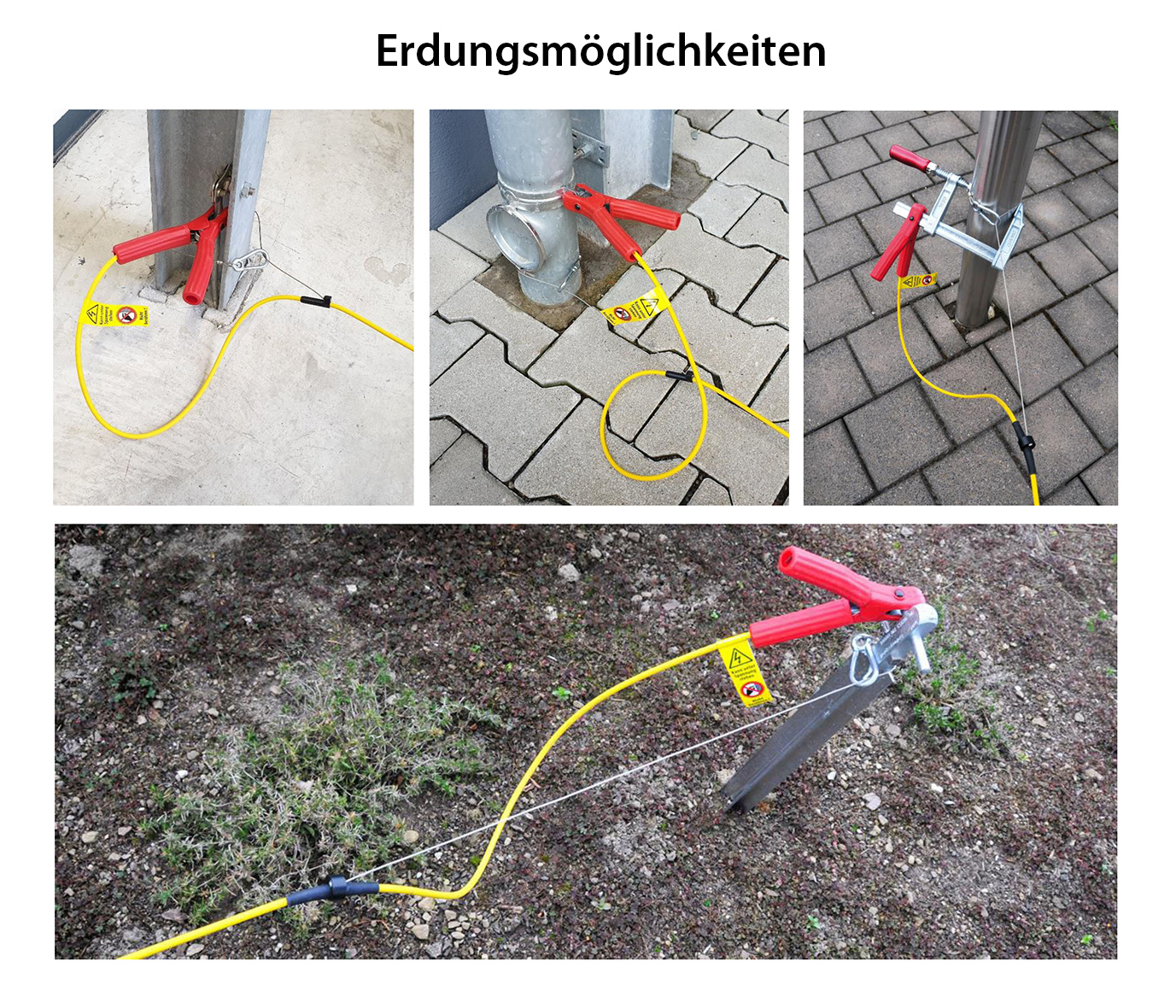

- 30 m lange Erdungsleitung um jeden Einsatzort zu erreichen
- Isolierungsfehler Erkennung durch zweifarbige Leitungsisolierung
- IP 65 – wasserdichte Anzeige

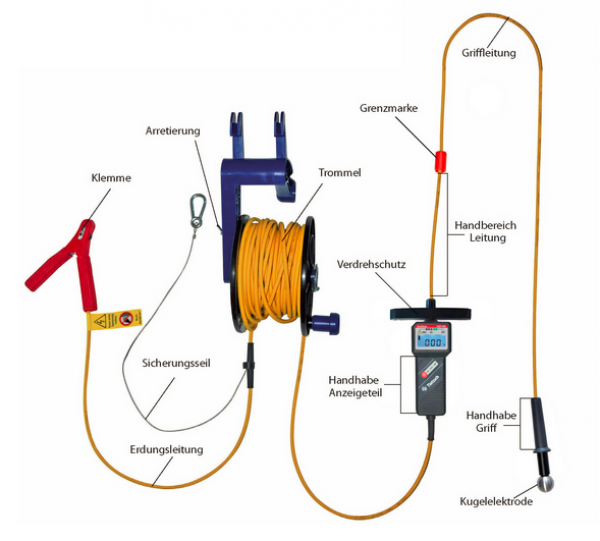

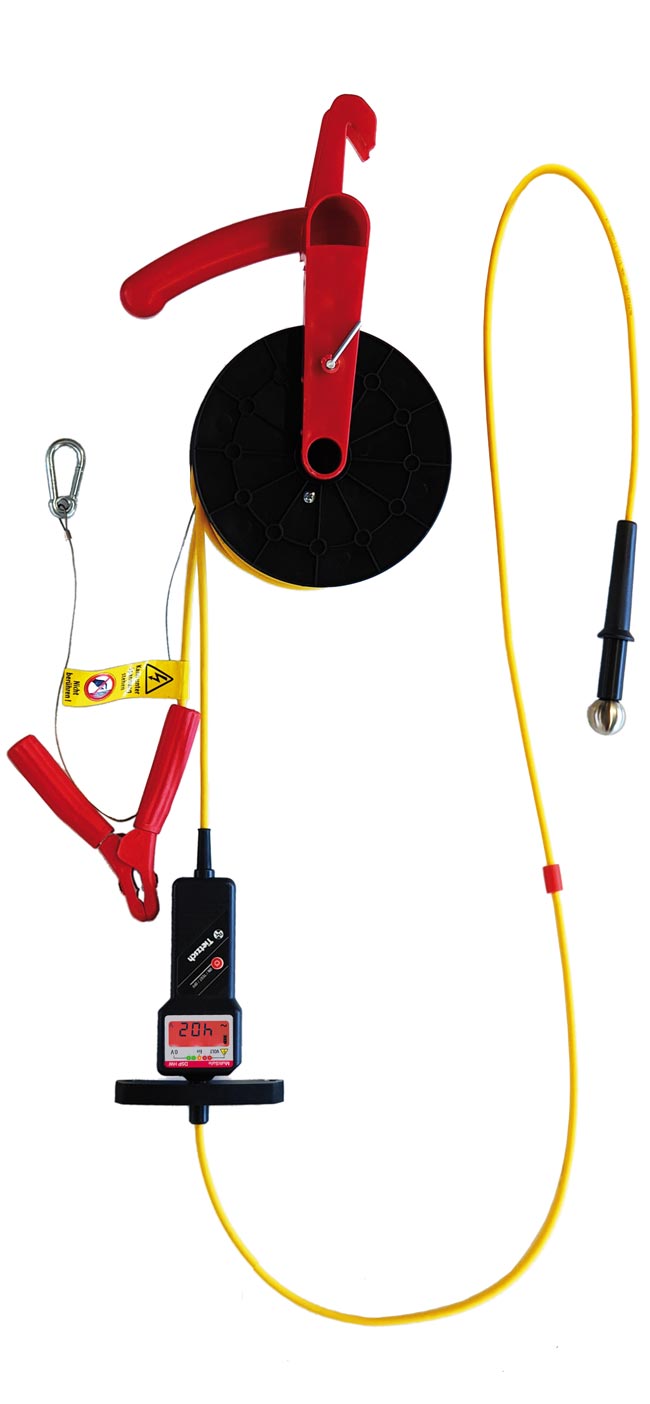

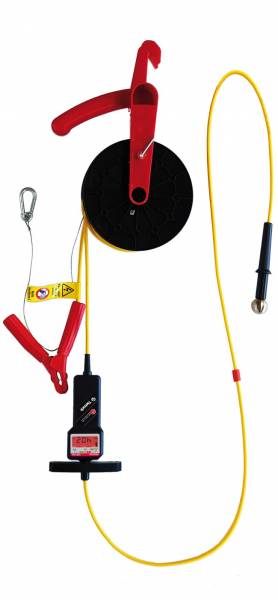

MultiSafe DSP-HW 2 mit 30 m
Anschlussleitung und Klemme auf Trommel 12...1000 V AC / 1500 V DC, mit fest verbundenem Handgriff mit Kugelelektrode zum Antasten oder Eintauchen ins Wasser
Die Nachfrage nach dem Spannungswarner DSP-HW 2 ist durch die neuen Regeln der BG und die Flutkatastrohen in den letzten Monaten enorm angestiegen. Da wir unsere Geräte vollständig in Deutschland fertigen, konnten wir unsere Produktionskapazitäten dahingehend ausbauen und so kurze Lieferzeiten realisieren.
Leider ist die Beschaffung von Elektronikbauteilen und anderen Komponenten auf dem Weltmarkt derzeit sehr kritisch, so dass auch unsere Fertigung des DSP-HW 2 davon beeinträchtigt wird.
Alternative Erdungsleitung
Die gelbe Erdungsleitung
kann erst wieder ab Februar 2022 verbaut werden.
In dringenden Fällen können wir alternativ unsere schwarze
Erdungsleitung verbauen. Diese Leitung ist technisch 100% identisch und unterscheidet sich nur in der Farbe.
Dies hat keine Auswirkungen auf die Verwendbarkeit oder die Erfüllung der BG Vorschrift GS-ET-43.
Wir haben die Materialbeschaffung und Lagerkapazität an die neue Liefersituation angepasst.
So stellen wir sicher, dass wir zukünftig wieder ohne Unterbrechung fertigen und liefern können.
Wir bitten um Ihr Verständnis.
