PEL104 POWER-ENERGY LOGGER mit Stromwandler

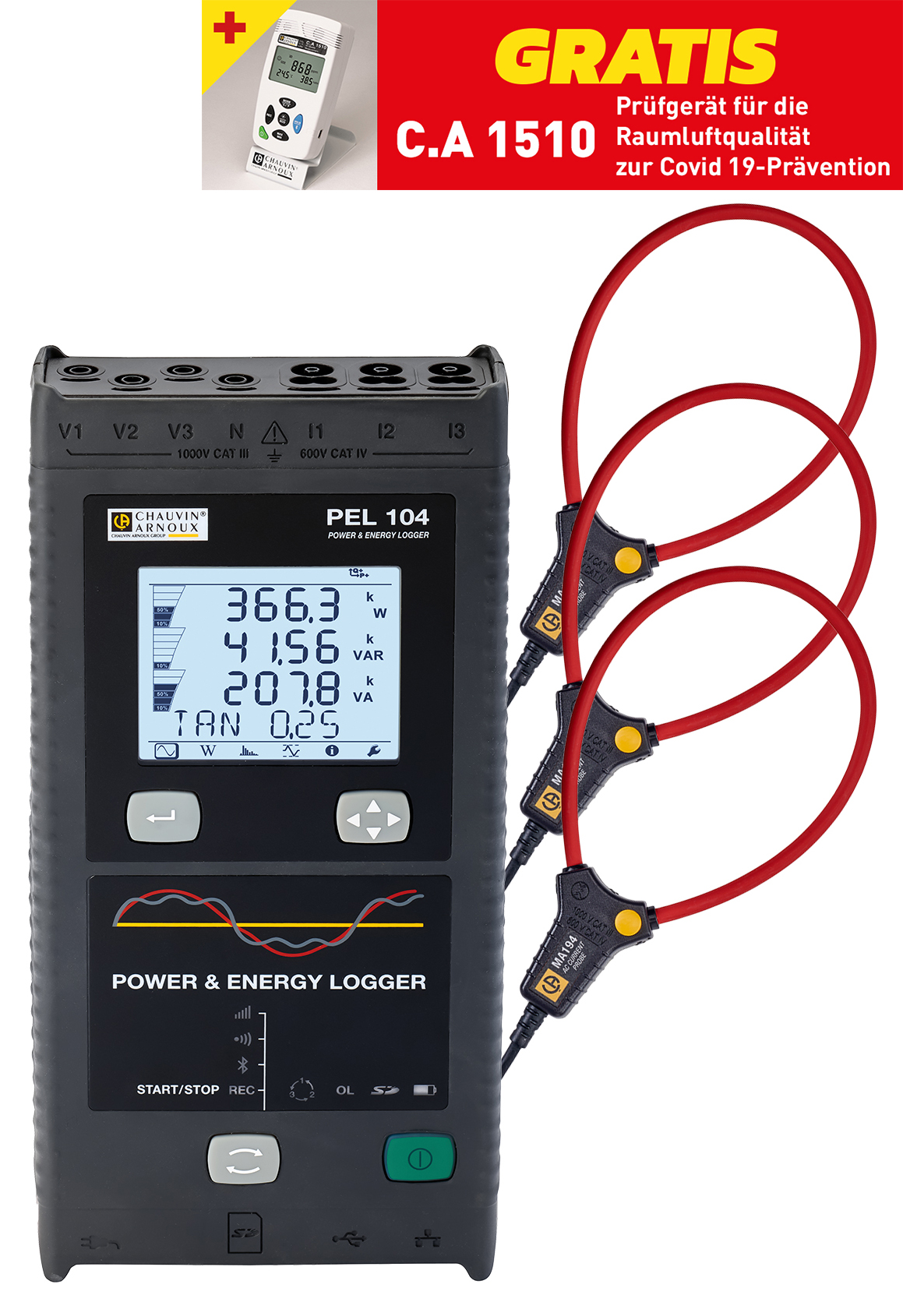

PEL 104 mit 3 MiniFLEX Stromwandlern MA 194-350 (200 mA-10 kA)

Die perfekte Lösung, um Energieverluste zu lokalisieren und
den Verbrauch zu optimieren - Jetzt mit noch mehr Funktionen!

Der Leistungs-Datenlogger PEL104 misst und speichert sämtliche wichtigen Daten für eine genaue Analyse des Energieverbrauchs. Der PEL104 lässt sich ohne Netzunterbrechung einbauen und benutzen.

• Passend für alle Schaltschrank-Typen und alle Niederspannungs-Elektroanlagen
• Einbau ohne Unterbrechung der Netzstromversorgung
• Aufzeichnungsdauer bis zu mehreren Monaten oder Jahren
• Aufschlüsselung der Energieverluste
• Eigenschafts-Analyse von Elektroantrieben
• Selbstversorgung über die Spannungseingänge



• Kompaktes Gehäuse mit Magnethalterung
• Vernetzbar über WiFi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth und USB
• Android-App
• Selbstversorgt über seine Spannungseingänge bis 600 V
• Ständige Datenaufzeichnung im Takt bis herunter zu 200 ms
• Messungen gemäß Norm IEEE 1459
• 4 Spannungs- und 3 Stromeingänge

Ergonomie

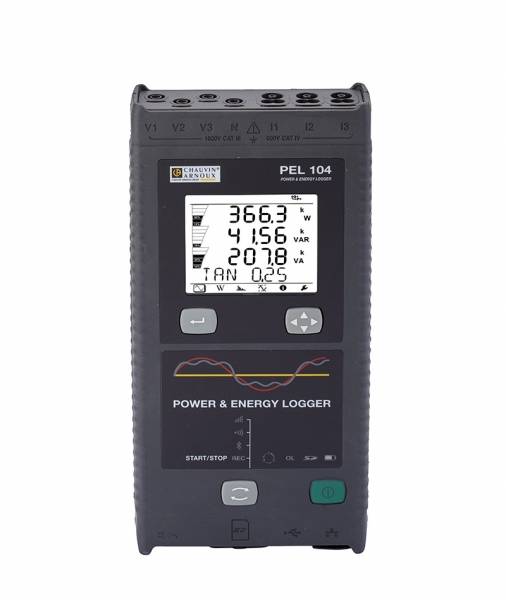

Als tragbares, robustes und kompaktes Gerät mit Magnethalterung lässt sich der PEL104 einfach einbauen, wie z.B. in einen Schaltschrank. Der Recorder verfügt über 3 Eingänge für Spannung und 3 Eingänge für Strom. Keine Probleme mehr mit Batterien oder Akkus, da sich das Gerät mit dem mitgelieferten Zubehörteil über die Phase selbst mit Strom versorgt.
Sein beleuchtetes LC-Display zeigt drei Messwerte digital an und ist hervorragend ablesbar.
Der PEL 104 ist mit einer SD-Speicherkarte ausgerüstet, in der sich die Messdaten von mehreren Jahren speichern lassen — eine ideale Funktion für längere Messkampagnen.

Messungen
Der PEL104 ist für alle Netzarten geeignet und erkennt automatisch die angeschlossenen Sensoren. Er misst Spannungen bis zu 1000 V_AC/V_DC und Ströme bis zu 10 kA_AC / 5 kA_DC. Durch den großen Messumfang kann er Leistungen bis zu 10 GW/Gvar/GVA und Energien bis zu 4 EWh/EVAh/Evarh aufzeichnen.
Weiterhin verfügt er über einen Alarm-Modus. Der Benutzer kann Alarmschwellen eingeben und eine Liste der Alarm-Vorkommnisse wird erstellt.

Extrem gut vernetzbar
Der PEL104 verfügt über eine Vielzahl von Kommunikationsmöglichkeiten: USB, Ethernet, Bluetooth, WiFi und 3G/GPRS.
Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.
Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.
Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.

Android
Vor Ort können durch eine Android-App die Funktion des PEL kontrolliert und seine Einstellungen geändert werden. Diese Funktion ist praktisch für Messungen an elektrischen Antrieben, um z.B. die Drehzahl, das Drehmoment und den Wirkungsgrad zu erfassen. Es sind keine besonderen Sensoren mehr nötig, um das Verhalten von E-Antrieben in Echtzeit zu überwachen.

Softwares
Mit der Software PEL Transfer lassen sich die in den PEL100-Recordern gespeicherten Daten problemlos auswerten. Durch die verschiedenen Leistungsmesskampagnen kann die Software automatisch Energieverluste entdecken.
Neuheit: Die Software berechnet direkt die Kosten der verbrauchten Energien und zeigt sie in der jeweils ausgewählten lokalen Währung an.
Die Software-Plattform DATAVIEW kann automatisch Berichte erstellen. Der Benutzer kann für die verschiedenen Messwerte Alarmgrenzen eingeben und erhält so individualisierte Messberichte.

Einige technische Daten:

• 5 Messungen pro Sekunde gleichzeitig in jeder Phase
• Wirk-, Schein-, Blindleistung
• Phase: cos phi, tan phi, PF
• THD Oberwellen
• IP54

Anzahl Messeingänge - 3 Spannungseingänge, 3 Stromeingänge (Neutralleiterstrom wird berechnet)
Spannung - 10 bis 1000 V AC/DC
Strom - Je nach Stromwandler 0,005 A bis 10 kA AC  50 mA DC  bis 5 kA DC  (auf Anfrage)
Netzfrequenz - DC, 50 Hz, 60 Hz und 400 Hz
Leistungen - 10 W/var/VA bis10 GW/Gvar/GVA
Energie - bis 4 EWh / 4 EVAh / 4 Evarh (E=10 18 )   (4 Quadranten)
Phasenlage - Cos φ, Tan Ф, PF
Oberschwingungsanalyse - bis zur 50. Ordnung / THD
zusätzliche Funktionen - Phasenfolge der Außenleiter / Min.- und Max.-Werte
Abtastrate - 128 Sample pro Periode
Erfassungsintervall - 5 Messungen pro Sekunde
Aggregation - 1 Min bis 60 Min
Schutzart - IP54
Abmessungen Gewicht - 256 x 125 x 37 mm (ohne Stromwandler) / < 1 kg

Lieferumfang
1 Transporttasche, 4 Messleitungen, 4 Krokodilklemmen, 1 Satz Kennzeichnungsteile,
1 Netzadapter 600 V, 1 SD-Karte, 1 Adapter SD-USB, 1 USB-Kabel,
1 PC-Software PEL TRANSFER zum Download von der Webseite.

Aktion gültig bis 30.04.2022 mit 3 MiniFLEX Stromwandlern MA 194-350 (200 mA-10 kA)
