MI 2992 EU Set Netzanalysegerät Power Analyser

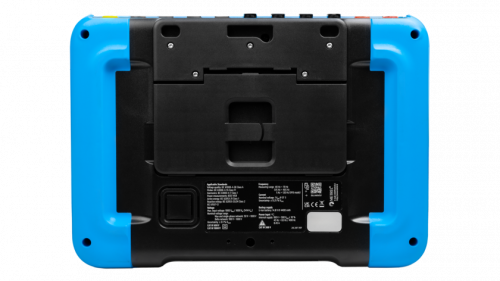

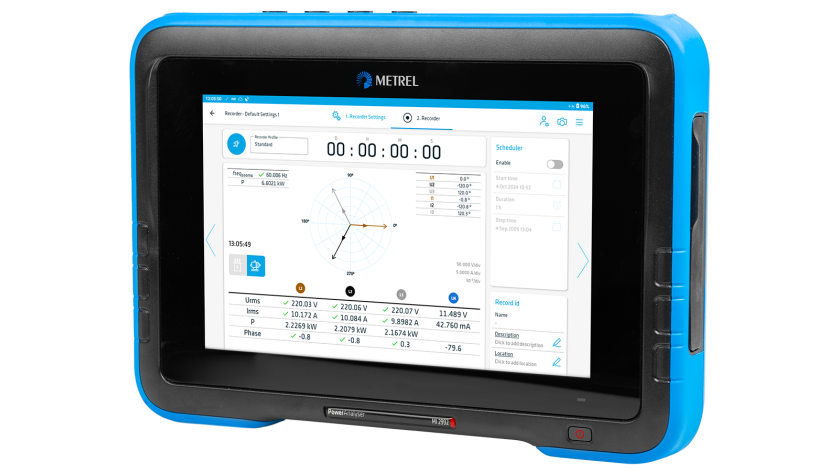

Das MI 2992 Netzanalysegerät ist ein tragbares, dreiphasiges Power-Quality-Messgerät mit großem 10,1-Zoll TFT-Farb-Touchscreen für eine komfortable Bedienung. Der intuitive Schritt-für-Schritt-Assistent ermöglicht eine schnelle und einfache Konfiguration aller Messparameter. Das Gerät ist für Langzeitaufzeichnungen, Netzanalyse und Fehlerdetektierung in unterschiedlichen Netzverbindungen und Netzkonfigurationen ausgelegt.
Die leistungsstarke Plattform erlaubt eine umfassende Datenanalyse direkt am Netzanalysegerät, inklusive Live-Messungen, Trendanalysen und der Auswertung historischer Messdaten. Ereignisse, Transienten, Spannungseinbrüche (RVCs), Einschaltströme und weitere netzrelevante Parameter werden zuverlässig erfasst.
Für professionelle Auswertungen und normgerechte Berichte steht die MPVision PC-Software zur Verfügung, die eine lokale oder Remote-Datenübertragung, automatisierte Nachbearbeitung und Berichtserstellung ermöglicht. Der VNC-Fernzugriff erlaubt zudem die vollständige Steuerung des MI 2992 von jedem Computer aus – standortunabhängig und effizient.
Die wichtigsten Funktionen:
- Direkte Datenvisualisierung auf dem Analysegerät. Android-basierte Architektur mit einem 10,1-Zoll-Touchscreen und schneller, flüssiger Grafik.
- Reaktionsschnelle Verarbeitung großer Datensätze. Reibungslose Bearbeitung umfangreicher Aufzeichnungen direkt am Gerät
- Zertifizierte Präzision. Konformität mit IEC-Klasse A.
- Fortschrittliche suprapharmonische Überwachung. Macht hochfrequente Störungen für eine umfassende Netzqualitätsanalyse sichtbar
- NEUE Metrel Power Vision PC-Software. Eine komplett neu erstellte Plattform von Metrel, für Netzqualitätsanalysatoren der nächsten Generation, die einen nahtlosen Daten-Download, detaillierte Analysen und die Erstellung professioneller Prüfberichte ermöglicht.
MESSFUNKTIONEN
• Spannung: TRMS, DC, Min.-, Max.-, Spitzenwert und Scheitelfaktor (4-Kanal);
• Strom: TRMS, DC, Min.-, Max.-, Spitzenwert und Scheitelfaktor (4-Kanal);
• Unterstützung für verschiedene Netzverbindungen: 1W, 2W (Split), 3W, Open Delta, 4W, INV-3W, INV-1W;
• Strommessungen:
• Kombiniert;
• Grundschwingung;
• Nich-Grundschwingung;
• Wirkleistung;
• Scheinleistung;
• Induktiv;
• Kapazitiv;
• Unsymmetrie;
• Verbraucht;
• Erzeugt;
• Ungleichgewichtsmessungen;
• Flickermessung;
• Messung der Leistungsharmonischen bis zur 63.;
• Harmonische Verschmutzung;
• Harmonische und zwischenharmonische Analyse (bis zur 63. Harmonischen), THD- (Spannung & Strom) und TDD-Messungen:
• Absoluter Wert;
• % RMS; • % Grundlegendes.
• Supraharmonische Messungen: 2,1 - 14,9 kHz mit 200 Hz Frequenzband;
• Phasenwinkel der Harmonischen;
• Energie (aktiv, reaktiv, erzeugt, verbraucht);
• Überwachung und Aufzeichnung von Einschaltströmen;
• K-Faktor; • Erfassung verschiedener Ereignisse während der Aufnahmesitzung:
• Ereignisse (Einbrüche, Erhöhungen, Unterbrechungen);
• RVC; • Einschaltströme; • Alarme; • Signalisierung; • Transienten. • Spannungsqualitätsanalyse gemäß EN 50160, IEEE 519; • Aufzeichnung von bis zu 10 einstellbaren Alarmen;
• Temperaturmessung;
• Leistungsfaktor, Verschiebungsleistungsfaktor, cos phi und tan phi
NORMEN
- PQA-Kompetenzen: Analyse der Netzqualität und Berichterstattung
- DIN EN 61000-4-15:2011-10; VDE 0847-4-15:2011-10 Prüf- und Messverfahren Flickermeter – Funktionsbeschreibung und Auslegungsspezifikation
- IEC/EN 61000-4-30 Ed. 3.0 Elektromagnetische Verträglichkeit (EMV) - Teil 4-30: Prüf- und Messverfahren - Verfahren zur Messung der Netzqualität
- DIN EN 61557-12:2008-12; VDE 0413-12:2008-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 12: Kombinierte Geräte zur Messung und Überwachung des Betriebsverhaltens
- IEEE 1459-2010 IEEE Standard Definitionen für die Messung von elektrischen Leistungsgrößen unter sinusförmigen, nicht-sinusförmigen, symmetrischen oder unsymmetrischen Bedingungen
- GOST 33073-2014 Elektrische Energie. Elektromagnetische Verträglichkeit technischer Geräte. Kontrolle und Überwachung der Stromqualität in den öffentlichen Stromversorgungssystemen
- GOST R 54149: 2010 Elektrische Energie. Elektromagnetische Verträglichkeit von technischen Geräten. Netzqualitätsgrenzwerte in den öffentlichen Stromversorgungssystemen
- IEEE 519:2022 Empfohlene Praktiken und Anforderungen für die Oberwellensteuerung in Starkstromanlagen.
- DIN EN 50160:2020-11 Merkmale der Spannung in öffentlichen Elektrizitätsversorgungsnetzen
- Vollständige Einhaltung der Spannungsqualitätsnorm IEC 61000-4-30 Klasse A;
- Sehr hohe Abtastfrequenz;
- Vordefinierte Aufzeichnungsprofile für spezifische benutzerdefinierte Berichte (Mindestaufzeichnungsintervall 200 ms);
- Benutzerdefinierte Aufzeichnungsprofile;
- Integrierte Stromversorgung; direkte Stromversorgung von Spannungs- (PN- oder P-P-) Buchsen;
- Gleichzeitige Erfassung von Ereignissen, Einschaltströmen, benutzerdefinierten Alarmen, RVCs, Transienten, Signalisierung;
- NTP-Zeitsynchronisation;
- Automatischer Firmware-Download;
- Fernzugriff über VNC Viewer;
- Live-Scope-Ansicht für Spannungen und Ströme;
- Einfache Identifizierung potenzieller Netzprobleme in der Live-Ansicht;
- Messung von Harmonischen bis zur 63.;
- Messen von Supraharmonischen von (2,1-14,9 kHz);
- Messung der Leistungsharmonischen;
- Einfacher und leistungsstarker Recorder mit internem Speicher (eMMC-Karte), externe microSD-Speicherkarte bis zu 32 GB;
- Daten-Download über USB-Kabel, SD-Karte, USB-Stick, Ethernet;
- Automatische Berichterstellung gemäß der Norm wie EN 50160, IEEE 519 und spezifische Berichte oder Export in .xls, .csv zur Verwendung mit Software von Drittanbietern;
- Aufzeichnungsintervalle: 200 ms (mit Spezialprofil), 1 Sek. ... 2 h (benutzerdefiniertes oder statisches Profil);
- Zwei unabhängige Aufzeichnungsintervalle (pro Energie/Bedarf und andere Werte) für benutzerdefiniertes Profil;
- Unabhängige Aufzeichnungszeiträume (unbegrenzt) für vordefinierte Profile;
- Durchschnitt:Avg., Min., Max., AvgOn;
- Erweiterte Datenanalyse mit der Software MPVision;
- Überspannungskategorie CAT IV 600 V / CAT III 1000 V;
- Eingebauter Li-Ionen-Akku;
- Direkter Anschluss an das 1500 DC-System unter Verwendung des Dämpfungsglieds S 2149;
- Schwingungsform-/Einschaltaufzeichnung, der bei Ereignis/Alarmen/Pegel ausgelöst werden kann; Transientenaufzeichnung für Phasenleitungen (Spannung oder Strom) mit Pegel- oder Hüllkurvenauslösung, die gleichzeitig mit dem allgemeinen Rekorder ausgeführt wird;
- Unterstützung für DC, 50/60 Hz, 400 Hz Systemfrequenz und VFD-Modus;

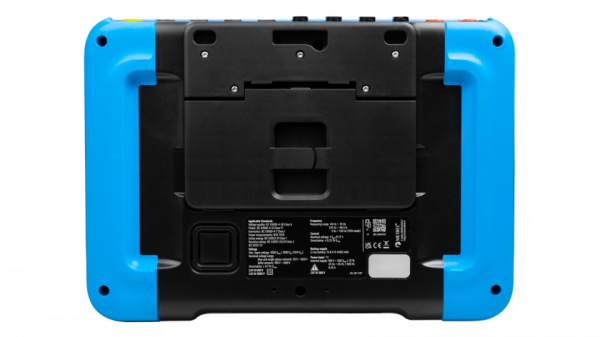

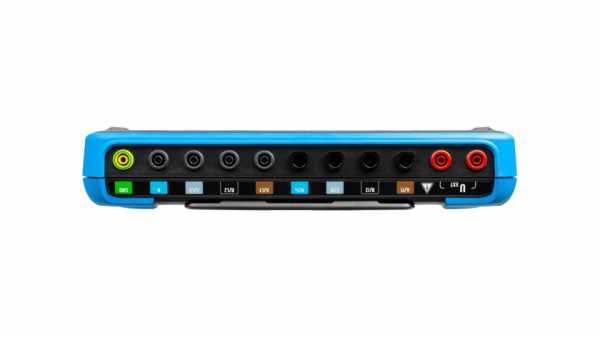

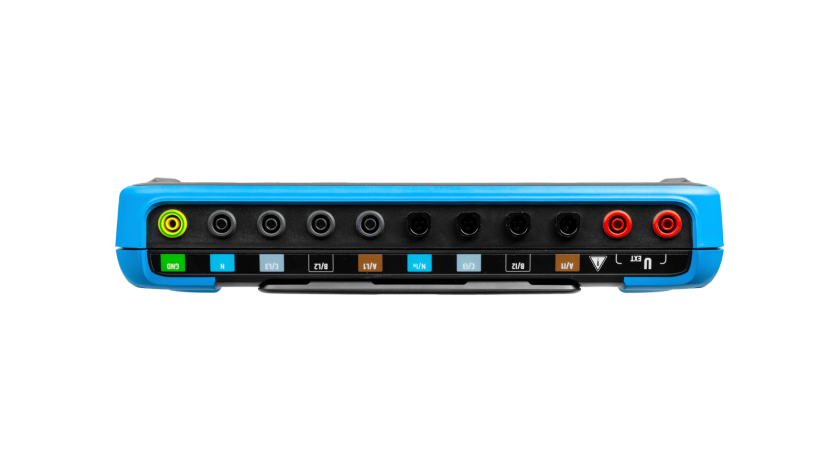

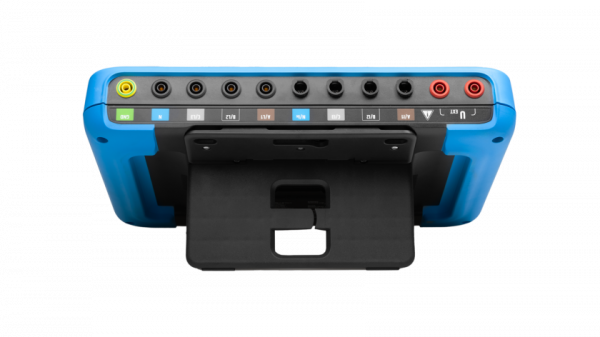

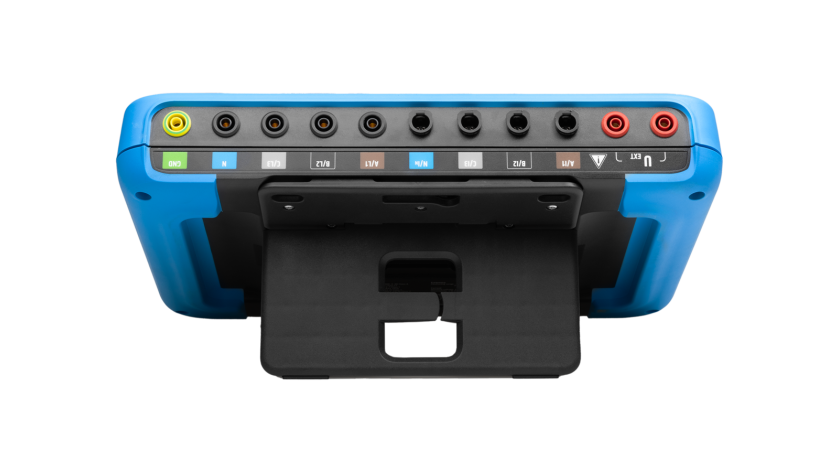

- 4 Spannungskanäle mit großem Messbereich: bis zu 1000 V RMS, CAT III 1000 V, mit Unterstützung für Mittel- und Hochspannungssysteme;
- 4 Stromkanäle mit Unterstützung für automatische Stromzangenerkennung und Bereichsauswahl;
- Einhaltung der IEC 61557-12 und IEEE 1459 (Kombinierte, von der Grundfrequenz und nicht von der Grundfrequenz) und IEC 62053-21 (Energie).
- Mit eingebautem Netzteil für einen großen Spannungsbereich (85 – 500 VAC) und Lithium-Ionen-Akku;

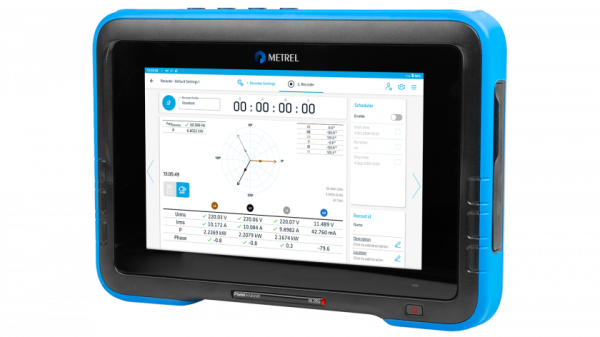

- 10,1“TFT-Farb-Touchscreen;
- Zu den erweiterten Kommunikationsoptionen gehören USB Typ C, 10/100/1000 Mbit/s Ethernet-Schnittstelle, zertifiziertes WLAN 802,11 ac/a/b/g/n, Bluetooth 4.2/BLE.
- Die PC-Software MPVision ist ein integraler Bestandteil eines Messsystems, das die einfachste Möglichkeit bietet, Messdaten herunterzuladen, anzuzeigen und zu analysieren oder Berichte zu drucken.

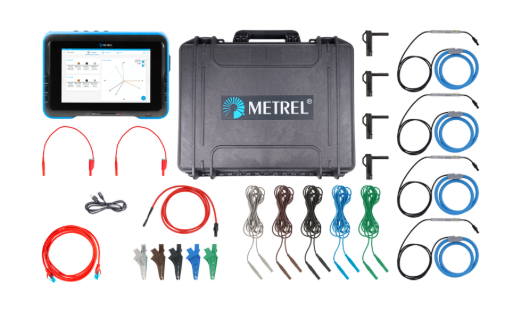

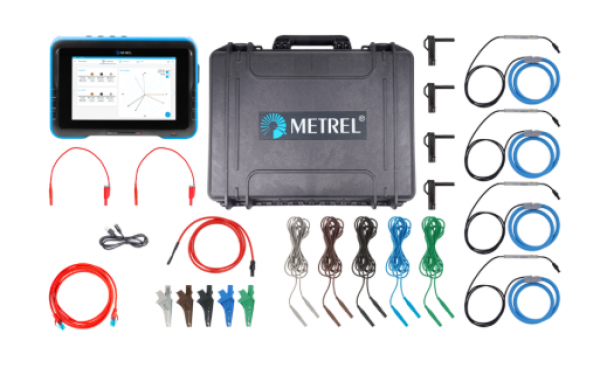

MI 2992 Euro set
- Messgerät MI 2992 Power Analyser
- 4X A 1227 flexible Stromzange 30 / 300 / 3000 A, Durchm. = 140 mm (anstelle der A 1502 flexiblen Stromzangen)
- 4x A 1778 Prüfsonde, schwarz - Magnetspitze
- A 1297 Krokodilklemme, braun
- A 1013 Krokodilklemme, schwarz
- A 1547 Krokodilklemme, grau
- A 1309 Krokodilklemme, grün
- A 1310 Krokodilklemme, blau
- A 1459 2M Messleitung, schwarz/blau/grün/braun/grau, 2 m, 0,75mm2
- A 1354 Temperaturfühler
- 2x A 1811 Prüfleitung, rot, 0,4 m, 0,75mm2 - KAT IV
- A 1851 Stromkabel, Typ C/2x Bananenstecker
- A 1812 USB-Kabel Typ C/A
- A 1767 UTP CAT5 Ethernet-Kabel
- A 1776 Hartschalenkoffer, Größe M für MI 2992
- PC-SW MPVision
- Bedienungsanleitung
- Kalibrierzertifikat
Software
Die PC-Software MPVision ist eine vielseitige Plattform zum Herunterladen, Analysieren aufgezeichneter Daten und Erstellen von Netzanalyseberichten. Sie enthält ein Paket von Funktionalitäten, die für eine fundierte Bewertung von Leistungsqualitätsphänomenen, den Datenvergleich und die Erstellung komplexer Prüfberichte erforderlich sind. Sie wurde für die nahtlose Zusammenarbeit mit den Netzanalysegeräten der neuen Generation von Metrel entwickelt und ermöglicht sowohl lokale als auch Fernübertragung von Daten sowie die Fernsteuerung von Messgeräten für maximale Flexibilität und Effizienz.
