Prüfkoffer PGTL1 Tragbares Leitungsprüfgerät Gerätetester

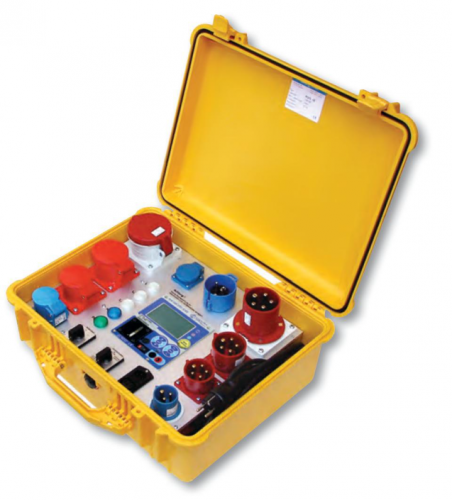

Tragbares Leitungsprüfgerät im Kunststoffkoffer mit eingebautem Gerätetester

Das robuste und tragbare Leitungsprüfgerät im stabilen Kunststoffkoffer ist für die Prüfung von Verlängerungsleitungen und elektrischen Betriebsmitteln geeignet. Es unterstützt die Durchführung elektrischer Sicherheitsprüfungen nach DIN VDE 0701/0702 sowie gemäß den Anforderungen der DGUV Vorschrift 3.

Die komplette Prüftechnik ist übersichtlich und geschützt unter dem aufklappbaren Kofferdeckel integriert. Der stabile Kunststoffkoffer ermöglicht einen sicheren Transport und eignet sich besonders für den mobilen Einsatz in Werkstätten, Betrieben und bei Wartungsarbeiten.

Der Anschluss an das Stromnetz erfolgt über ein fest angeschlossenes Anschlusskabel mit 16-A-Schutzkontaktstecker.

Produktvorteile:

• Tragbares Leitungsprüfgerät im robusten Kunststoffkoffer
• Zur Prüfung von Verlängerungsleitungen und elektrischen Betriebsmitteln
• Geeignet für Prüfungen nach DIN VDE 0701/0702
• Für den Einsatz gemäß DGUV Vorschrift 3
• Geschützte Einbauten unter dem aufklappbaren Deckel
• Praktisch für den mobilen Einsatz
• Netzanschluss über fest angeschlossenes Kabel mit 16-A-Schutzkontaktstecker

  Mess- und Prüfmöglichkeiten

  Sicherheitsprüfungen nach DIN VDE 0701/0702 und DGUV V3 an Einphasen-Wechselstrom- und Drehstrom-Verbrauchern
  • Schutzleiterwiderstandsmessung
  • Isolationswiderstandsmessung
  • Ersatzableitstrommessung
  • Schutzleiterstrommessung (Differenzstrommessung) 1)
  • Berührungsstrommessung (Differenzstrommessung) 1)
  Verlängerungsleitungsprüfung
  • Durchgang aller Einzeladern
  • Kurzschluss zwischen den Adern
  • Aderntausch, richtiges Drehfeld
  Es können Verlängerungsleitungen bzw. Betriebsmittel mit folgenden Steckvorrichtungen angeschlossen werden:
  • Kaltgerätestecker
  • Schutzkontaktstecker
  • CEE-Stecker 3-polig, 16 A, 230 V
  • CEE-Stecker 5-polig, 16 A, 400 V
  • CEE-Stecker 5-polig, 32 A, 400 V
  • CEE-Stecker 5-polig, 63 A, 400 V
  Ausführung mit eingebautem Gerätetester

  Bestückung
  •  1 Umschalter Aderntest – VDE-Prüfung
  •  1 Umschalter L1-L2-L3-N-PE-Lampenprüfung
  •  5 Leuchten, L1, L2, L3, N, PE
  •  1 Kaltgerätesteckdose
  •  1 Schutzkontakt-Steckdose 16 A, 230 V
  •  1 CEE-Steckdose 3-polig, 16 A, 230 V
  •  1 CEE-Steckdose 5-polig, 16 A, 400 V
  •  1 CEE-Steckdose 5-polig, 32 A, 400 V
  •  1 CEE-Steckdose 5-polig, 63 A, 400 V
  •  1 Kaltgerätestecker
  •  1 Schutzkontakt-Stecker 16 A, 230 V
  •  1 CEE-Stecker 3-polig, 16 A, 230 V
  •  1 CEE-Stecker 5-polig, 16 A, 400 V
  •  1 CEE-Stecker 5-polig, 32 A, 400 V
  •  1 CEE-Stecker 5-polig, 63 A, 400 V
  •  1 Anschlusskabel Länge ca. 2 m mit Schutzkontakt-Stecker 16 A zur Spannungsversorgung des Prüfgeräts
  • 1 Gerätetester
