Solarmessgeräte zur Peakleistungs- und Kennlinienanalyse, Abnahme, Wartung und Dokumentation gemäß VDE 126-23 EN 62446.

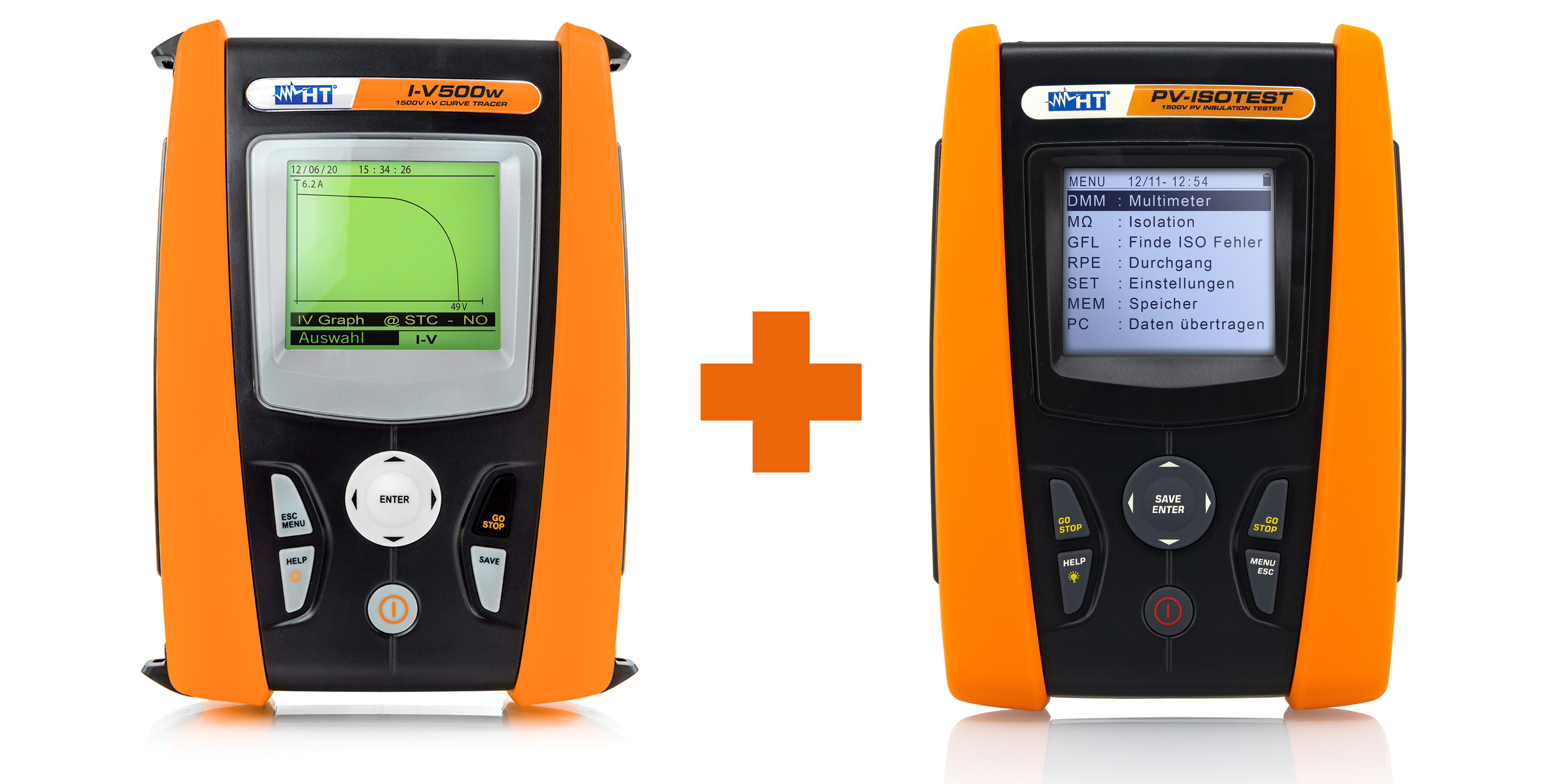

HT I-V500 w Peakleistungs-Kennlinienanalysator

Kennlinienmessgerät für PV Module & Strings bis 15A /1000V DC bzw. DC10A /1500V DC

Das I-V500w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis 15A /1000V DC bzw. DC10A /1500V DC. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen.

Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V500w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.

Das I-V 500 verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW Software erweitert bzw. aktualisiert werden.

Folgende Messwerte werden direkt auf dem Bildschirm des I-V 500 angezeigt:

Peakleistung (bei STC) und die aktuell gemessene Leistung (MPP)
Kurzschlussstrom Isc und Leerlaufspannung Uoc, sowie Impp und Umpp
Füllfaktor FF in %
eine grafische Darstellung der U-I und PWR Kennlinie bei OPC und STC
das Gesamtergebnis der Prüfung OK / NOK

I-U Kennlinenmessung

I-U Kennlinienmessung bis 1500V/15A^**
Leistungsmessung der Module und Strings
Leerlaufspannung (V_OC) bis 1500V
Kurzschlussstrom (I_SC) bis 15A
Einstrahlungsmessung mit HT304N Duo-Referenzzelle

Umgebungs & Modultemperatur mit PT300N Fühler^***
Temperatur & Einstrahlungsmessung mit kabellosem Datenlogger Solar 02^***
Keine Entfernungsbeschränkung mit Solar 02

^** 1000V/15A oder 1500V/10A
^*** siehe Standard oder optionales Zubehör

Warum I-V500w?

1500V & 15A: Geeignet für die neuesten PV-Anlagen mit 1500V DC Stringsspannung.
Kompakt, handlich, schnell: Die Kennlinienmessung benötigt nur wenige Sekunden. Die Messergebnisse werden sofort mit der oder Anzeige bewertet.
Multi-String Auto Start: Die Messung dauert nur ein paar Sekunden, speichern Sie die Daten und gehen weiter zum nächsten String.
Wi-Fi Verbindung: Verbinden Sie Ihr Smartphone oder Tablet, downloaden und analysieren Sie Ihre Messergebnisse mit einigen exklusiven Hilfsmitteln: Fehler-Assistent, Jump-Funktion und viele mehr in der App HTANALYSIS™.

Multi-String Auto Start

Verringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung, um die Prüfdauer bis zu 75% zu verringern! Mit dem KITKELVIN, das aus 2 Messleitungen für den Einzelanwender besteht, wird das direkte Wechseln von String zu String ermöglicht. In Verbindung mit der Auto Start Funktion wird die Messung immer dann automatisch gestartet, sobald der Anwender die Messsonden mit dem Modul oder String unter Spannung (V_OC) verbindet.

Alles was Sie brauchen ist das KITKELVIN Messleitungsset.

Speicher und Moduldatenbank

Kein externer Speicher notwendig. Der interne Speicher kann bis zu 249 Kennlinienmessungen speichern (mit je 128 Messpunkten) und bis zu 999 V_OC & I_SC Messungen speichern. Die intuitive Bedienoberfläche bietet einen einfachen Zugriff auf alle gespeicherten Daten mit Kennlinien, Leistungskurven und tabellarischen Werten. Das Kennlinienmessgerät speichert die STC Kenndaten von bis zu 30 Modulen und stellt sicher, dass alle benötigten Moduldaten vor Ort vorhanden sind. Für den Arbeitstag sind Sie somit immer perfekt vorbereitet!

Messergebnisse (OPC & STC)

Die vor Ort bei der Kennlinienmessung unter Betriebsbedingungen (OPC) gemessenen Spannungs- & Stromwerte werden unter Berücksichtigung der laut Datenblatt im Messgerät hinterlegten Moduldaten und den gemessenen Umweltparametern (Einstrahlung & Temperatur) im Messgerät auf STC (Standard Test Bedingung) hochgerechnet und als Kennline oder Einzwerte dargestellt.

Dokumentation mit TopView™ Software

Messungen an der PV-Anlage sind meist nur der Begin des Projektes. Kunden möchten wissen, ob die PV-Anlage wie vorgegeben arbeitet. Die HT Software, TopView erleichtert Ihnen die Erstellung von Dokumentationen. Einfacher Download, Änderung der Datenfeld-Bezeichnungen, Analyse- und Anzeigeeinstellungen ist ganz nach Ihren Wünschen möglich. Sie können Strings und Module von Jahr zu Jahr vergleichen, um den Zustand der PV-Anlage zu ermitteln bzw. zu vergleichen. Zusätzlich beinhaltet die Software Topview Standardvorlagen für eine professionelle Protokollierung.

Technische Spezifikationen:

Anzeige:LCD mit Hintergrundbeleuchtung, 128x128 Pixel
Speicher:256Kbytes, speicherbare Kurven: > 200

Spannungsversorgung

Intern:6x1.5V alkaline Batterien Type AA LR06
Auto Power Off:nach 5min ohne Benutzung

Mechanische Merkmale

Abmessungen:235 (H) x 165 (B) x 75 (T) mm
Gewicht: 1.2 kg inkl. Batterien
IP Klasse / Schnittstelle:IP50/ USB und optisch isoliert

Umgebungsbedingungen

Referenztemperatur: 23°C. .. ± 5°C
Einsatztemperatur / Feuchte:      0° ... 40°C / < 80% RH
Lagertemperatur / Feuchte:        -10 ... + 60°C / < 80% RH

Normen

Elektrische Sicherheit: IEC / EN61010-1
Messungen:                               IEC/EN61829
Isolation /Verschmutzungsgrad: Klasse 2 (doppelte Isolation) / 2
Überspannungskategorie: CAT II 1000V , CAT III 300V gegen Erde, max. 1000V zwischen den Eingängen

PV Isotest

PV-Messgerät für die Abnahme, Fehlersuche & Wartung von PV Anlagen bis 1500V DC

Isolationsmessung bis 1.500V DC auch an spannungsführenden Systemen
Lokalisierung des Isolationsfehlers an einem PV-String durch die neue GFL-Funktion
Niederohmmessung (Schutzleiter) mit einem Prüfstrom > 200mA
Messung von Polarisationsindex (PI) und dielektrischem Absorptionsverhältnis (DAR)
Messung von AC-Spannungsanteilen im PV String

Das PV-ISOTEST ist eine echte Innovation in unserem exklusiven Sortiment der PV-Messgeräte!
Das PV-ISOTEST ermittelt den Isolationswiderstand eines einzelnen Moduls, eines Strings oder sogar eines gesamten PV-Feldes mit einer Prüfspannung bis zu 1500V DC gemäß der EN62446 (VDE0126-23).

Herkömmliche Isolationsmessgeräte benötigen aufgrund der Präsenz der String-Spannung einen geeigneten Adapter, um die positiven und negativen Anschlüsse des zu prüfenden PV Strings kurzzuschließen. Mit PV-ISOTEST ist die Verwendung eines externen Gerätes nicht erforderlich. Das PV-ISOTEST führt die Isolationsmessungen in voller Autonomie und Autarkie durch. Darüber hinaus zeigt Ihnen das PV-ISOTEST mit Hilfe der neuen GFL-Funktion (Ground Fault Locator) auch die genaue Position eines Isolationsfehlers in einem String der PV Anlage an.

Isolation im Betriebsmodus DUAL
Messung mit sofortigem Ergebnis (OK | NO) des Isolationswiderstands der aktiven Leiter eines Moduls oder eines Strings gemäß der Normenvorschrift IEC/EN 62446, ohne dass ein externer Schalter zum Kurzschließen der positiven und negativen Anschlüsse notwendig ist.Identifizierung: Automatische Identifizierung der Konformität der Gesamtisolation eines gesamten Photovoltaikfeldes mit nur einem einzigen Test. Das PV-ISOTEST kann gleichzei-tig die Isolationswiderstandswerte des positiven (Riso+) und des negativen (Riso-) Pols anzeigen, somit kann der Prüfer seine Suche direkt auf den tatsächlichen Ort des Fehlers richten.

Isolation im Betriebsmodus TIMER
Mit sofortigem Ergebnis (OK | NO) des Isolationswiderstands eines Kabels mit Berechnung des dielektrischen Absorptionsverhältnisses (DAR = R1 min / R30 s) und des Polarisationsindex (PI = R10 min / R1 min), die den Qualitätszustand einer Isolierung anzeigt.Bewertung der Parameter DAR und PI. Diese ist besonders nützlich, wenn die Isolation besonders langer oder alter Kabel geprüft werden soll.

(Ground Fault Locator) Funktion
Das PV-ISOTEST zeigt Ihnen mit Hilfe der neuen GFL Funktion die genaue Position eines einzelnen Isolationsfehlers an einem PV-String.

RPE-Funktion
Mit sofortigem Ergebnis (OK | NO) der Durchgängigkeit / Niederohmigkeit des Schutzleiters und der relevanten Verbindungen mit einem Prüfstrom > 200 mA gemäß Normenvorschrift IEC / EN 62446.

Multimeter Funktion
Ermöglicht die sofortige Anzeige der DC- und RMS-Spannungen (einschließlich AC-Komponenten) zwischen den Stringpolen und Erde

Solar 02

Externer Datenlogger mit Funkmodul zur Messung der Einstrahlung & Temperatur

Zur Erfassung der Einstrahlung und PV-Modultemperatur,
mit Neigungswinkel-Messfunktion inkl. Batterien, Handbuch, Kalibrierprotokoll
