PV-CHECKs One zur Überprüfung, Riso-Fehlersuche und Abnahme von PV-Anlagen nach VDE 0126-23 (EN 62446) bis 1000 V & 30 A DC

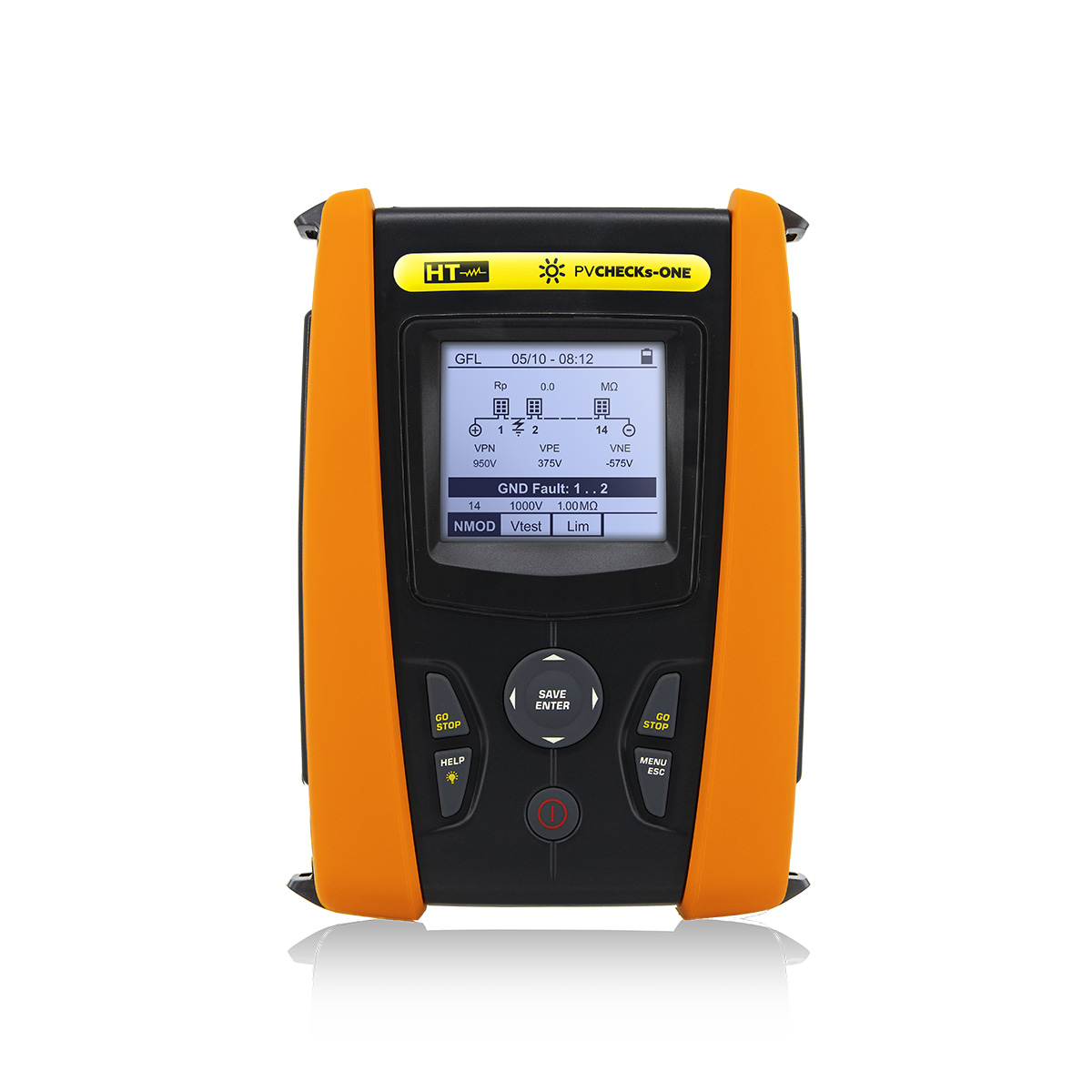

Der PVCHECKs-ONE von HT Instruments ist ein kompakter Multifunktions-Tester für die schnelle Inbetriebnahme und Wartung von Photovoltaikanlagen (bis 1000 V / 30 A). Das Gerät ermöglicht automatische Sicherheitsprüfungen sowie präzise Messungen der Leerlaufspannung (Voc) und des Kurzschlussstroms (Isc). Darüber hinaus unterstützt es spezielle Isolationsmessungen auch bei Anlagen mit installierten Moduloptimierern (MLPE), wodurch eine zuverlässige Prüfung moderner PV-Systeme gewährleistet wird.OPT-Funktion: Ermöglicht Isolationsmessungen an PV-Strings mit Moduloptimierern (MLPE), ohne dass diese zuvor getrennt werden müssen. Unterstützt zudem Anlagen mit Rapid-Shutdown gemäß NEC 690.12.
Go-Funktion: Startet eine automatische Prüfsequenz per Knopfdruck und überprüft dabei Polung, Durchgang, Spannung und Isolation in einem Ablauf.
GFL-Funktion: Der integrierte Ground Fault Locator lokalisiert Isolationsfehler präzise und erleichtert so die schnelle Fehlerdiagnose.
Effizienzprüfung: Geeignet zur Leistungsbewertung von mono- und bifazialen Solarmodulen.
Autostart-Modus: Führt eine automatische, sequenzielle Prüfung mehrerer Strings direkt im Generatoranschlusskasten durch.
Normenkonform: Entwickelt gemäß EN 62446-1 für die normgerechte Prüfung und Abnahme von Photovoltaikanlagen.
Besonderheiten
- ein einziger Tastendruck für alle Inbetriebnahmetests
- Testen von mono- und bifazialen Modulen
- Isolationsmessung bis 1000 V DC
- Niederohmmessung mit Prüfstrom > 200 mA
- Leerlaufspannung Uoc bis 1000 V DC
- Kurzschlussstrom Isc bis 30 A DC
- Lokalisierung des Isolationsfehlers an einem PV-String
- Messung von AC-Spannungsanteilen im PV-String
- Messung von Polarisationsindex (PI)
- Ergebnisanzeige OK / Nicht OK
- Speicher für 999 Messungen
Bei Microwechselrichtern und Leistungsoptimierern einsetzbar.
- Topview Software zur Protokollierung der gemessenen und abgespeicherten Daten
- KITGSC4 Satz mit 4 Kabeln + 4 Krokodilklemmen
- KITPCMC4 Satz mit 2 Adaptern mit MC4 Steckverbindern
- VA507 robuster Koffer
- SP-5100 Set mit Tragegurt für freihändiges Arbeiten
- C2006 USB-Anschlusskabel
- YABAT0003000 6x wiederaufladbare NiMH Batterien 1,2 V AA
- YABAT0004001 externes Batterieladegerät für AA Batterien
- Kalibrierprotokoll ISO9000
- PV-CHECKs One
- HT305 Referenzzelle
- SOLAR-03 Datenlogger
- PT305 Temperaturfühler
- Topview Software zur Protokollierung der gemessenen und abgespeicherten Daten
- KITGSC4 Satz mit 4 Kabeln + 4 Krokodilklemmen
- KITPCMC4 Satz mit 2 Adaptern mit MC4 Steckverbindern
- VA507 robuster Koffer
- SP-5100 Set mit Tragegurt für freihändiges Arbeiten
- C2006 USB-Anschlusskabel
- YABAT0003000 6x wiederaufladbare NiMH Batterien 1,2 V AA
- YABAT0004001 externes Batterieladegerät für AA Batterien
- Kalibrierprotokoll ISO9000
