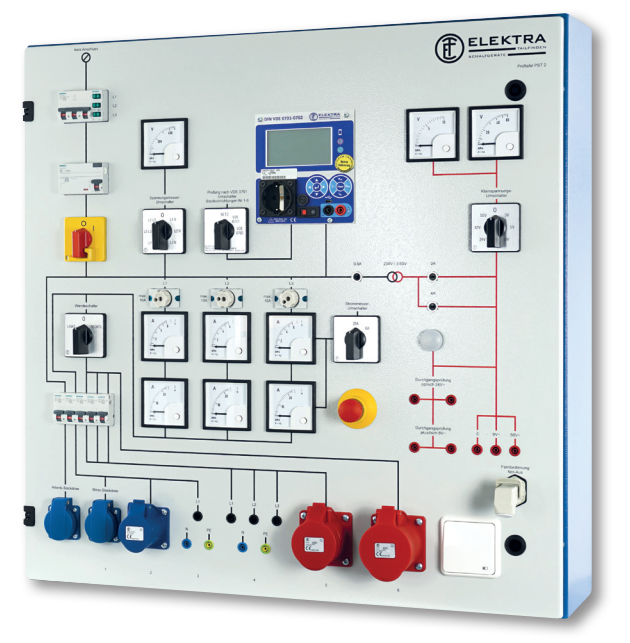

Prüftafel PST 2 ohne Gerätetester
.png "Elektra Taifingen")
NEU
-25%
Mess- und Prüfmöglichkeiten
Sicherheitsprüfungen nach DIN VDE 0701/0702 und DGUV V3 an Einphasen-Wechselstrom- und Drehstrom-Verbrauchern
• Schutzleiterwiderstandsmessung
• Isolationswiderstandsmessung
• Ersatzableitstrommessung
• Schutzleiterstrommessung (Differenzstrommessung) 1)
• Berührungsstrommessung (Differenzstrommessung) 1)
• Netzspannungsmessung L1-L2, L1-L3, L2-L3 bzw. L1-N, L2-N, L3-N
• Funktionsprüfung mit Stromaufnahme-Messung an Einphasen-Wechselstrom- und Drehstrom-Verbrauchern
• 3-phasige Stromanzeige in zwei Messbereichen 0-6 A, 0-25 A
• Durchgangsprüfung optisch und akustisch
• Kleinspannungsausgang 3-5-8-12-24-42-50 V/100 VA AC
• Not-Aus-Schaltung, inkl. Steckdose für externen Not-Aus-Taster
• Sämtliche Steckdosenabgänge sind über einen zentralen Umschalter auf Funktionsprüfung oder Sicherheitsprüfung umschaltbar
Ausführung ohne Gerätetester
(Aussparung in der Prüftafel ist mit einer Blindplatte versehen, ein Gerätetester
kann bei Bedarf nachgerüstet werden.)
Bestückung
• 1 Hauptsicherung Leitungsschutzschalter C 25 / 3-polig
• 1 Not-Aus-Schalter 3 x 25 A als Hauptschalter mit Unterspannungsauslösung, in 0-Stellung abschließbar
• 1 Not-Aus-Taster
• 1 Anschlussdose mit Stecker für externen Not-Aus-Taster-Anschluss
• 1 Fehlerstromschutzschalter 4 x 25 A, Auslösestrom 30 mA, für Wechselfehlerströme und pulsierende Gleichfehlerströme
• 3 Phasenkontrollleuchten L1, L2, L3
• 1 Wendeschalter 3 x 25 A
• 1 Spannungsmesser-Umschalter zur Messung von Verkettungs- und Phasenspannungen
• 1 Spannungsmesser 0 – 500 V, 72 x 72 mm, Klasse 1,5
• 3 Strommesser 0 – 6/12 A, 72 x 72 mm, Klasse 1,5, mit Überlastungsschutz
• 3 Strommesser 0 – 25/50 A, 72 x 72 mm, Klasse 1,5
• 1 Strommesser-Umschalter 0 – 6 A, 0 – 25 A
• 1 Leitungsschutzschalter C 16 A, 1-polig
• 1 Schutzkontakt-Steckdose 16 A, 230 V (Mess-Steckdose)
• 1 CEE-Steckdose 16 A, 3-polig, 230 V
• 3 Sicherheits-Steckbuchsen 16 A, L1, N, PE
• 3 Leitungsschutzschalter C 16 A, 1-polig
• 1 USB-Ladestation Typ A und C
• 1 CEE-Steckdose 16 A, 5-polig, 400 V
• 5 Sicherheits-Steckbuchsen 16 A, L1, L2, L3, N, PE
• 1 CEE-Steckdose 32 A, 5-polig, 400 V
• 1 Leitungsschutzschalter B 16 A, 1-polig
• 1 Schutzkontakt-Steckdose 16 A, 230 V (Arbeits-Steckdose)
• 1 Sicherheitstransformator VDE 0551, 230 V/3-5-8-12-24-42-50 V/ 100 VA~
• 1 Geräteschutzschalter 0,8 A, prim. für Transformator
• 1 Geräteschutzschalter 2 A, sek. für Transformator
• 1 Geräteschutzschalter 4 A, sek. für Transformator
• 1 Kleinspannungs-Umschalter 0-3-5-8-12-24-42-50 V~
• 1 Spannungsmesser 0 – 10 V, 72 x 72 mm, Klasse 1,5
• 1 Spannungsmesser 0 – 60 V, 72 x 72 mm, Klasse 1,5
• 3 Sicherheits-Steckbuchsen zur Abnahme der Kleinspannung 0 – 50 V~
• 1 Durchgangsprüfleuchte 24 V~
• 2 Sicherheits-Steckbuchsen für optische Durchgangsprüfung
• 1 Summer 8 V~ für akustische Durchgangsprüfung
• 2 Sicherheits-Steckbuchsen für akustische Durchgangsprüfung
• 1 Umschalter Netz-VDE 0701-VDE 0702 zur Umschaltung der
Steckdosenabgänge auf Schutzmaßnahmen-Prüfung
