Prüftafel PS 01 – Kompakte Prüftafel für sichere Elektroprüfungen

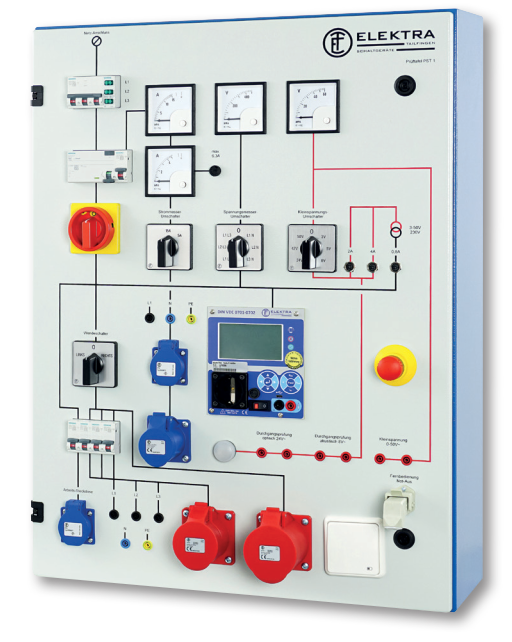

Die Prüftafel PS 01 ist eine kompakte und benutzerfreundliche Prüfeinrichtung für die Prüfung, Inbetriebnahme und Fehlersuche an elektrischen Betriebsmitteln. Dank ihrer übersichtlichen Bedienelemente und der robusten Bauweise eignet sie sich ideal für Werkstätten, Servicebetriebe, Ausbildungsstätten und den industriellen Einsatz.

Die Prüftafel unterstützt die sichere Durchführung elektrischer Prüfungen und bietet eine zuverlässige Arbeitsumgebung für Wartungs-, Reparatur- und Funktionsprüfungen. Durch ihre vielseitigen Anschluss- und Messmöglichkeiten ist die PS 01 ein praktischer Helfer im täglichen Einsatz.

Ihre Vorteile auf einen Blick:

Kompakte und robuste Ausführung
Einfache und übersichtliche Bedienung
Ideal für Werkstatt, Service und Ausbildung
Geeignet für Prüf-, Wartungs- und Inbetriebnahmearbeiten
Langlebige Qualität für den professionellen Einsatz

Mess- und Prüfmöglichkeiten
Sicherheitsprüfungen nach DIN VDE 0701/0702 und DGVU V3 an Einphasen-Wechselstromverbrauchern
• Schutzleiterwiderstandsmessung
• Isolationswiderstandsmessung
• Ersatzableitstrommessung
• Schutzleiterstrommessung (Differenzstrommessung) 1)
• Berührungsstrommessung (Differenzstrommessung) 1)
• Netzspannungsmessung L1-L2, L1-L3, L2-L3 bzw. L1-N, L2-N, L3-N
• Funktionsprüfung mit Stromaufnahme-Messung an Einphasen-
Wechselstrom-Verbrauchern
• Stromanzeige in zwei Messbereichen, 0-5 A, 0-15 A
• Durchgangsprüfung optisch und akustisch
• Kleinspannungsausgang 3-5-8-12-24-42-50 V/100 VA AC
• Not-Aus-Schaltung, inkl. Steckdose für externen Not-Aus-Taster

1) Die Messung des Schutzleiterstromes und Berührungsstromes ist nur an Einphasen-
Wechselstromverbrauchern möglich! Schutzleiterstrommessung an 3-Phasengeräten mit CEE-Adapter 16 A bzw. 32 A möglich.

(Aussparung in der Prüftafel ist mit einer Blindplatte versehen, ein Gerätetester kann bei Bedarf nachgerüstet werden.)

Bestückung
• 1 Hauptsicherung Leitungsschutzschalter C 25 / 3-polig
• 1 Not-Aus-Schalter 3 x 25 A als Hauptschalter mit Unterspannungsauslösung, in 0-Stellung abschließbar
• 1 Not-Aus-Taster
• 1 Anschlussdose mit Stecker für externen Not-Aus-Taster-Anschluss
• 1 Fehlerstromschutzschalter 4 x 25 A, Auslösestrom 30 mA, für Wechselfehlerströme und pulsierende Gleichfehlerströme
• 3 Phasenkontrollleuchten L1, L2, L3
• 1 Wendeschalter 3 x 25 A
• 1 Spannungsmesser-Umschalter zur Messung von Verkettungs- und Phasenspannungen
• 1 Spannungsmesser 0 – 500 V, 72 x 72 mm, Klasse 1,5
• 1 Strommesser 0 – 5/10 A, 72 x 72 mm, Klasse 1,5, mit Überlastungsschutz
• 1 Strommesser 0 – 15/30 A, 72 x 72 mm, Klasse 1,5
• 1 Strommesser-Umschalter 0 – 5 A, 0 – 15 A
• 1 Schutzkontakt-Steckdose 16 A, 230 V, über Strommesser
• 1 CEE-Steckdose 16 A, 3polig, 230 V, über Strommesser
• 3 Sicherheits-Steckbuchsen 16 A, L1, N, PE, über Strommesser
• 1 Leitungsschutzschalter C 16 A, 1-polig
• 1 Leitungsschutzschalter B 16 A, 1-polig
• 1 Schutzkontakt-Steckdose 16 A, 230 V (Arbeits-Steckdose)
• 3 Leitungsschutzschalter C 16 A, 1-polig
• 1 USB-Ladestation Typ A und Typ C
• 1 CEE-Steckdose 16 A, 5-polig, 400 V
• 5 Sicherheits-Steckbuchsen 16 A, L1, L2, L3, N, PE
• 1 CEE-Steckdose 32 A, 5-polig, 400 V
• 1 Sicherheitstransformator VDE 0551, 230 V/3-5-8-12-24-42-50 V/ 100 VA~
• 1 Geräteschutzschalter 0,8 A, prim. für Transformator
• 1 Geräteschutzschalter 2 A, sek. für Transformator
• 1 Geräteschutzschalter 4 A, sek. für Transformator
• 1 Kleinspannungs-Umschalter 0-3-5-8-12-24-42-50 V~
• 1 Spannungsmesser 0 – 60 V, 72 x 72 mm, Klasse 1,5
• 2 Sicherheits-Steckbuchsen zur Abnahme der Kleinspannung 0 – 50 V~
• 1 Durchgangsprüfleuchte 24 V~
• 2 Sicherheits-Steckbuchsen für optische Durchgangsprüfung
• 1 Summer 8 V~ für akustische Durchgangsprüfung
• 2 Sicherheits-Steckbuchsen für akustische Durchgangsprüfung

Maße: B = 600 x H = 800 x T = 200 mm
Gewicht: ca. 39 kg
