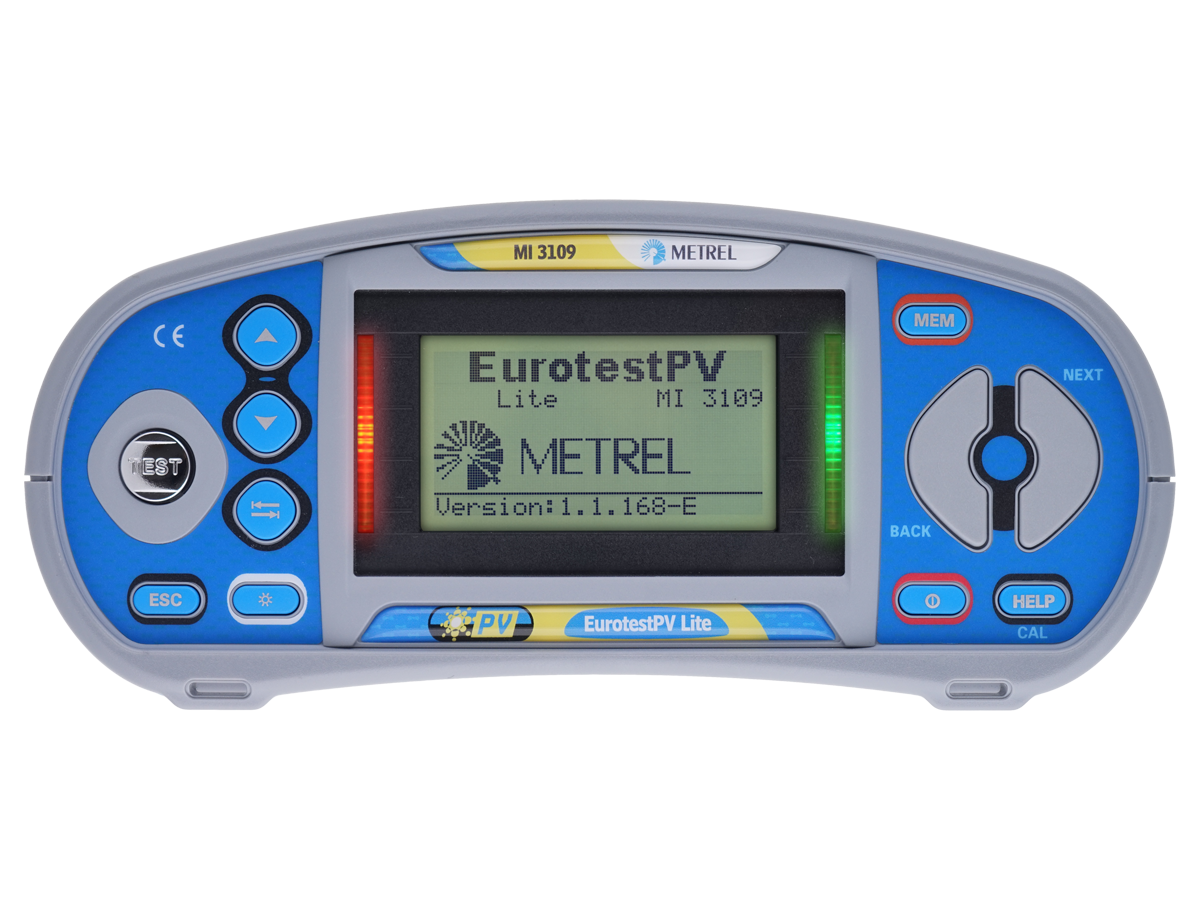

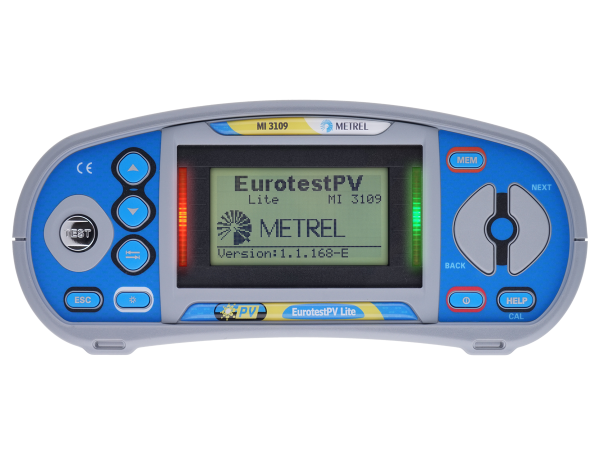

MI 3109 PS EurotestPV Lite, PV Prüfgerät

MI 3109 PS Photovoltaik- und Elektroinstallations Prüfgeräte

Der MI 3109 PS EurotestPV Lite ist ein Prüfgerät für Photovoltaikanlagen (PV). Alle notwendigen Prüfungen für Photovoltaikanlagen können hiermit durchgeführt werden. Hierzu gehören alle Prüfungen gemäß EN 62446 und darüber hinaus die Anzeige der I-U-Kennlinie, die Berechnung der STC-Werte und Leistungsmessungen an den DC- und AC-Seiten des Wechselrichters (nur einphasige Anlagen). Das MI 3109 EurotestPV Lite wurde für PV-Prüfungen optimiert und verfügt daher über einen automatischen Prüfbetrieb, der alle notwendigen Messungen zur Prüfung von Photovoltaikanlagen gemäß EN 62446 mit nur einem Knopfdruck durchzuführen vermag. Mit diesem Messgerät sind die erste Inspektion an PV-Systemen sowie die periodischen Wartungsprüfungen, Evaluierungsprüfungen und Fehlersuchen möglich. Mit dem optionalen Zubehör verfügt das Gerät über den gleichen Umfang an PV-Testfunktionen wie das MI-3108 EurotestPV.

Messfunktionen
Photovoltaik-Anlagen:

Messungen auf der DC-Seite der PV-Anlage:

• Isolationswiderstand;
• Durchgang der Schutzleiter;
• Leerlaufspannung (Uoc) und Kurzschlussstrom (ISC);
• I-U-Kennlinie der PV-Module und -Strings;
• Spannung, Strom und Leistung der Strings und Wechselrichter;
• Einstrahlung;
• Modultemperatur.

Messungen auf der AC-Seite der PV-Anlage (Stromqualität):

• Spannung, Strom, Leistung;
• Effizienz des PV-Moduls, Wechselrichter, Berechnung der PV-Anlage.

Wichtigste Funktionen

• Isolierungs- und I-U-Kennlinienmessungen mit einem Messgerät: Mit dem MI 3109 wird nur ein Messgerät benötigt, um Isolationsmessungen mit bis zu 1000 V für die Sicherheitsprüfung von PV-Anlagen und I-U-
• Kennlinienmessungen zur Evaluierung und der Fehlersuche an PV-Modulen oder Strings durchzuführen.
• Autotest: Diese Funktion wurde eingerichtet, um einen kompletten Prüfungssatz gemäß EN 62446 an PV-Modulen oder -Strings durch Drücken einer Taste durchzuführen:
• Isolationswiderstand zwischen positiver Elektrode und Erdung;
• Isolationswiderstand zwischen negativer Elektrode und Erdung;
• Leerlaufspannung;
• Kurzschlussstrom.
• Vergleich mit den STC-Werten: Die Messwerte für Strom und Spannung werden je nach Umgebungsbedingungen im Vergleich zu den Standardbedingungen neu berechnet, was es ermöglicht, Ergebnisse
• verschiedener Messungen auch bei unterschiedlichen Prüfbedingungen zu vergleichen.
• Berechnung des Wirkungsgrads: Für die Gleichstrom- und Wechselstrom-Messungen stehen zwei Spannungs- und zwei Strommesskanäle zur Verfügung.
• PV-Remote-Einheit: Für gleichzeitige Messungen der Sonneneinstrahlung und der Temperatur des PV-Moduls ist optional eine Remote-Einheit verfügbar.
• Grafische Darstellung der I-U-Kennlinie des Moduls: Die I-U-Kennlinie des PV-Moduls oder -Strings wird auf der LCD-Anzeige grafisch dargestellt.
• Speicher: Bis zu 1800 Prüfergebnisse oder 500 grafische Darstellungen mit Timecode können im internen Speicher abgelegt werden.
• Netzanbieter-Anschluss: Die Anschlussmöglichkeit mit Android-Tablets und Smartphones ist optional über den Dongle gegeben.
• Downloads: Die PC-Software EuroLink PRO ermöglicht den Download, Revision, Analysen und Ausdrucken der Prüfergebnisse.



  Software

  Per EuroLink PRO Plus gem. ZVEH/SiNa kann am PC eine zu messende Installation mit einer 10 stufigen Struktur vorgeschrieben werden (Verteiler, RCD (FI), Sicherungen...) um sie anschließend an den das Messgerät- EurotesCOMBO zu senden. Änderungen können vor Ort jederzeit nachgetragen werden. Die Messergebnisse können nach laden zum PC mit der Standardsoftware (im Lieferumfang enthalten) tabellarisch exportiert werden (z.B. Word, Exel) oder mit der PC SW EuroLink PRO Plus gem. ZVEH/SiNa zu einem Prüfbericht nach ZVEH generiert werden.



  MI 3109 Lieferumfang (PS)

  Prüfgerät MI 3109 EurotestPV Lite EurotestPV Ferneinheit PV-Sicherheitssonde Pyranometer Temperatursonde Weiche Tragetasche, 2 Stück Universal PV Prüfkabel, 3 x 1.5 m PV Messkabel, 2 x 1,5 m Prüfspitzen, 3 Stück (blau, rot, grün) Krokodilklemmen, 3 Stück (blau, rot, grün) PV MC3/4 Adapter (männlich / weiblich) AC/DC-Stromzange Netzteil + 6 NiMH-Akkus, Typ AA USB- und RS232 - PS/2-Kabel PC-Software EuroLink PRO Trageriemen Kurzanleitung Bedienungsanleitung und Handbuch auf CD Kalibrierzertifikat
