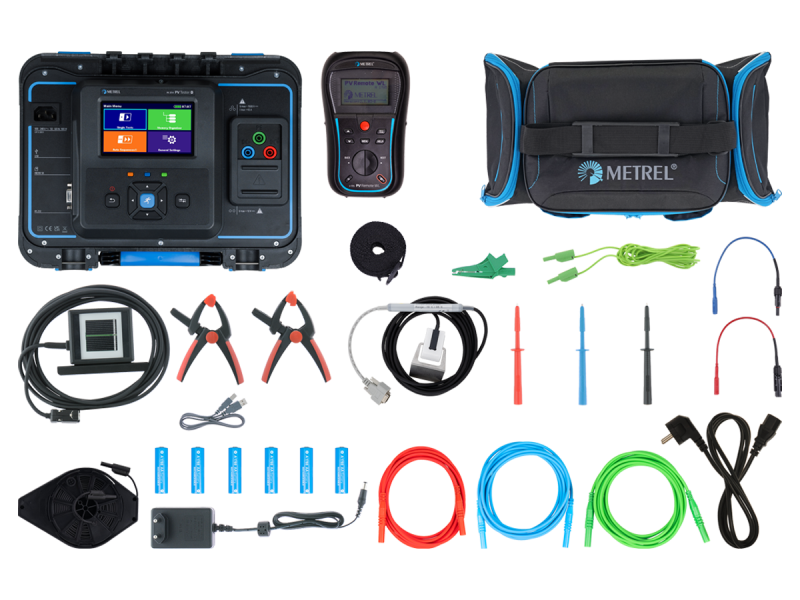

Metrel MI 3114 PV Tester Pro Set

MI 3114 PV Tester Pro Set

Mit dem MI 3114 PV Tester Pro, der sich an Kunden richtet, die ein ausgewogenes Verhältnis zwischen Funktionalität und Kosten suchen, erweitern wir unser Angebot an elektrischen Sicherheitsprüfgeräten für 1500-V-Photovoltaikanlagen. Er verfügt über weniger Funktionen als der MI 3115 PV Analyser, erfüllt aber dennoch alle erforderlichen Prüfverfahren gemäß IEC 62446-1 Kategorie 1.

Der MI 3114 PV Tester ist ein mächtiges Gerät zum Prüfen von Photovoltaikanlagen (PV) mit einer maximalen Anlagenspannung von bis zu 1500 V und einem Kurzschlussstrom von 40 A. Er ermöglicht eine Prüfung in Übereinstimmung mit der Norm IEC 62446-1 und unterstützt Messverfahren, die alle Tests der Kategorie 1 abdecken. Dazu gehören PV-spezifische Messungen wie die Messung des Isolationswiderstands von PV-Strings, Isc- und Uoc- Messungen, sowie die Berechnung der Messergebnisse zu STCWerten und der Vergleich mit den vom Hersteller des PV-Moduls angegebenen Nennwerten. Die Bestrahlung und die Zelltemperatur werden in Echtzeit mit der kabellosen Ferneinheit gemessen. Zusätzlich können die Prüfungen der Kategorie 1 in einem einzelnen Auto-Test erfasst werden, welcher es dem Benutzer ermöglicht, alle Prüfungen mit einer einzigen Berührung der Start- Taste auszuführen.

Die wichtigsten Funktionen:

• Prüfung von parallel geschalteten PV-Strings mit einem Strom von 40 A (50% schneller).
• Isolationsmessung von PV-Anlagen mit 1500 V in einem Gerät.
• Auto-Test für Prüfungen der Kategorie 1.
• Kabellose (WiFi) Ferneinheit zur Messung (und Protokollierung) der Bestrahlung und der Zelltemperatur von PV-Modulen.
• Berechnung von STC-Werten und Vergleich mit Nenndaten.
• Datenbankabfertiger für PV-Module.
• Korrektur von zuvor falsch eingegebenen Parametern an bereits durchgeführten Messungen oder Gruppen von Messungen.

Anwendung:

• Prüfung von großen PV-Anlagen bis 1500 V
• Erstprüfung
• Wiederholungsprüfung
• Wartungsprüfung
• Auswertung und Fehlersuche
• Berichterstellung
