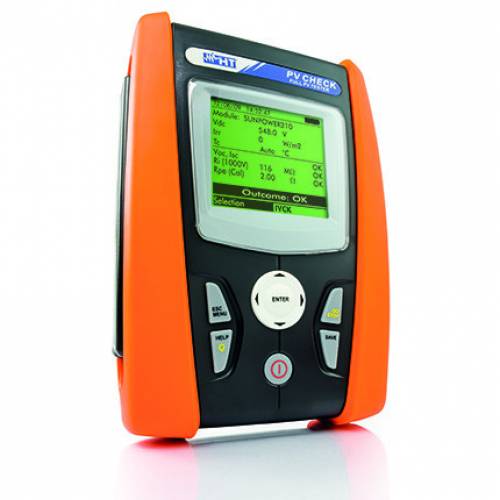

PV Checks Photovoltaik-Installationstester
PV-Installationstester gemäß VDE 0126-23 (EN 62446) bis 15A DC
Mit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach, sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere, zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf):
Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → Niederohmmessung
Messfunktionen:
- Isolationswiderstandsmessung 250/500/1000V DC
- mit Riso Einzelmessung + oder – gegen Erde
- Durchgangsprüfung / Niederohmmessung Rpe
- Leerlaufspannungsmessung Uoc bis 1000V DC
- Kurzschlussstrommessung Isc bis 15A DC
- automatische Anzeige der Spannungspolarität
- Ergebnisanzeige OK / Nicht OK
- Funktionstest & Leistungsmessung DC bis 100A
- Datenlogger Funktion
- DC Wirkungsgrad (optional mit Referenzzelle HT304N)
- Temperaturmessung (optional mit Fühler PT300N)
- Einstrahlungsmessung (optional mit Referenzzelle HT304N)
- inkl. Messwertspeicher für 999 Messungen
- inkl. USB Schnittstelle
Lieferumfang: - PV-CHECKs inkl. 1 x HT4004 DC Stromwandler Messleitungsset mit 4 Krokodilklemmen
- MC3 & MC4 Anschlussadapter
- 6 x Batterien 1,5 V AA
- Speicher für 999 Messungen
- Auswertsoftware TOPVIEW
- USB-Kabel
- Transporttasche B2051
- Handbuch und Kalibrierprotokoll ISO 9000
