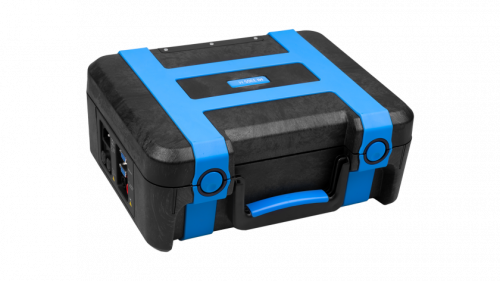

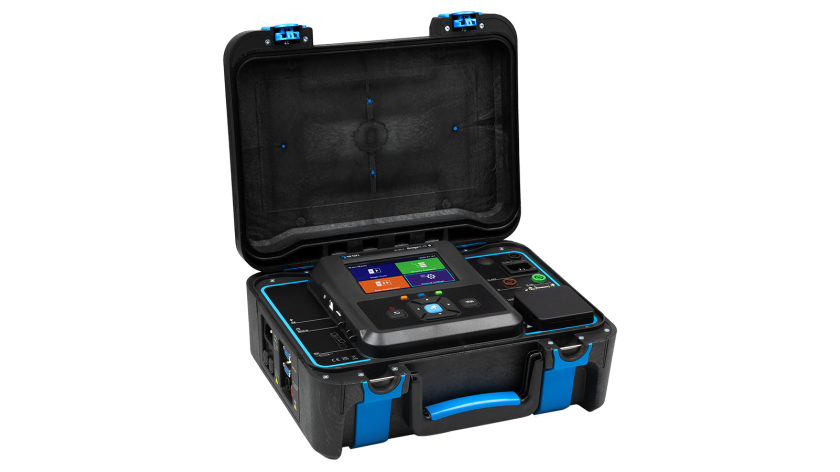

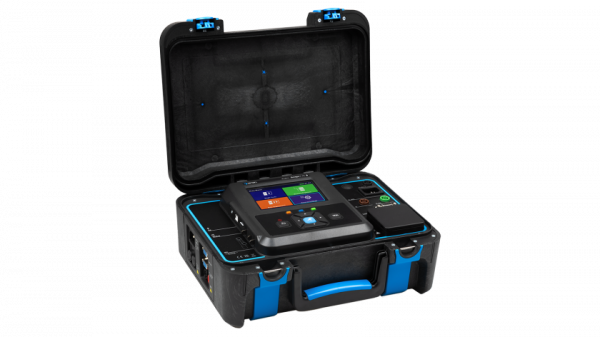

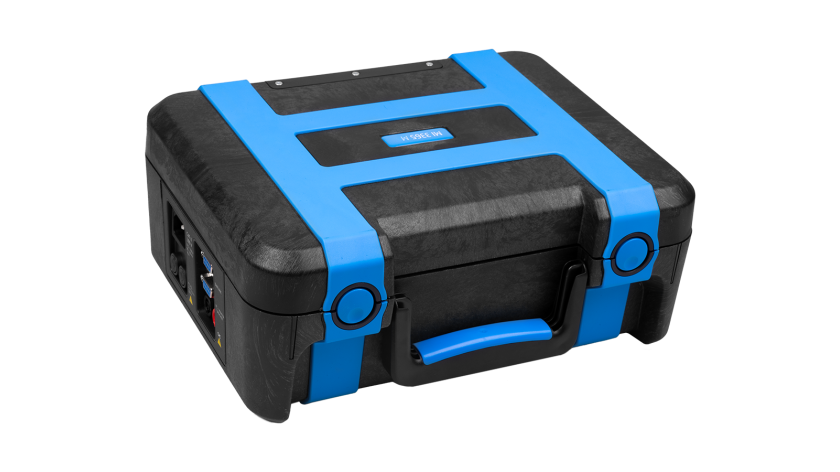

Metrel MI 3365 OmegaEE XD DGUV Gerätetester

DGUV Gerätetester Metrel MI 3365 OmegaEE XD

Die aktualisierte Reihe von OmegaEE XD umfasst vier Modelle, die für die professionelle Nutzung in verschiedenen anspruchsvollen Bereichen konzipiert sind. Diese Geräte ermöglichen die Nutzung durch mehrere Elektrofachkräfte dank der Unterstützung von Benutzerkonten. Die unterschiedlichen Modelle sind für die folgenden Testbereiche geeignet: tragbare Geräte, Schweißtechnik, medizinische Geräte, die professionelle Prüfung von PRCD-Geräten sowie die Überprüfung von EV-Ladekabeln in Modus 2 und Modus 3. Jedes Gerät verfügt über eine fortschrittliche, integrierte Benutzeroberfläche, die sowohl vordefinierte als auch benutzerdefinierte AUTOSEQUENCE®s ermöglicht.
 Mit einer großzügigen Speicherkapazität von 8 GB durch eine microSD-Karte können Nutzerdaten über einen langen Zeitraum gespeichert und archiviert werden. Die Geräte sind speziell für Langzeittests ausgelegt, da ihre Speicherstruktur das einfache Finden von Archivdaten sowie die zügige Wiederholung regelmäßiger Tests ermöglicht.
 Besonderes Augenmerk wurde auf die Anbindung von Peripheriegeräten gelegt, darunter Drucker, Barcode- und QR-Scanner sowie RFID-Lesegeräte in Bluetooth- und Kabelvarianten. Zudem werden alle Geräteversionen durch unsere PC-Software Metrel ES Manager unterstützt.



Messfunktionen

EN 50678 / EN 50699

• Sichtprüfungen;
• Durchgang // Schutzleiterwiderstand 200mA;  1
• Durchgang // Schutzleiterwiderstand 10A, 25A;
• Isolationswiderstand (Riso, Riso-S);
• Schutzleiterstrom (Direkt, Rest, Alternativ);
• Berührungsableitstrom (Direkt, Alternativ);
• Ableitstrom der durch einen potentialfreien Eingang hergestellt wird, Schutzleiterstrom (Direkt, Rest);
• Ableitstrom der durch einen potentialfreien Eingang hergestellt wird, Berührungsstrom (Direkt);
• Ableitströme & Leistung (Itou, Idiff, P, S, Q, PF, THDU, THDI, CosØ, I, U);
• Leistung (P, S, Q, PF, THDu, THDi, CosØ, I, U);
• PRCD-Test, (2-polig, 3-polig, K/Di (Varistor), S (3-polig));
• PRCD-Test (Schutzleiter, offener Leiter, PE-Sonde);
• RCD-Test (Typ A, AC, B, B+, F);
• IC-CPD-Test (EV-RCD, Schutzleiter);
• Spannung, SELV/PELV;
• Flash-Test, (1500V, 3000V) 2
• Polaritätsprüfung / Aktive Polaritätsprüfung;
• EVSE-Diagnostikprüfung;
• Sicherungsprüfung;
• Zangenstrom 3
• Funktionale Inspektionen.

1 nur Modelle 25A, M, F), 2 (nur Modell MI 3365 F), 3 (Mit optionalem A 1283)

IEC/EN 62353 erweitert für Prüfungen in Übereinstimmung mit IEC 60601, (nur MI 3365 M)

• Isolationswiderstand;
• Berührungsstrom;
• Patientenableitstrom;
• Geräteableitstrom (Direkt, Differenz, Alternativ);
• Ableitstrom der Anwendungsteile (Direkt, Alternativ);

IEC/EN 60974-4 (optional A 1422)

• Isolationswiderstand;
• Ableitstrom des Schweißkreises;
• Ableitstrom des Schutzleiters;
• Keine Lastspannung;

Wichtigste Funktionen

• Vordefinierte AUTOSEQUENCE®s, in Übereinstimmung mit: EN 50678, EN 50699, EV-Kabel, P-RCDs, potentialfreie Eingänge, EN 62368-1, EN 60974-4, EN 62353.
• Lesen Sie den Code und prüfen Sie: QR- und Barcode-System der Beschriftung in Kombination mit AUTOSEQUENCE®s, ermöglicht dem Benutzer eine schnelle und einfache Prüfung elektrischer Geräte.
• Prüfgruppen: Die Geräte haben eingebaute Filter in Übereinstimmung mit ihrem Anwendungsgebiet, welche dem Benutzer eine einfache Wahl der benötigten Testsequenzen ermöglicht.
• Unterstützung für die IC-CPD-Prüfung: Unterstützung für die Prüfung von EV-Kabeln Modus 2 und Modus 3 in Kombination mit den unterstützten Adaptern.
• Unterstützung für die PRCD-Prüfung: Unterstützung für alle Typen von PRCDs, einschließlich 2-poligen, 3-poligen, K/Di (Varistor), S (3-polig) und Prüfungen mit der Schutzleitersonde.
• Sicherungsprüfung: Das Gerät hat ein spezielles, integriertes Prüfmodul für Schnelltests aller Arten von Sicherungen.
• Hochspannungsprüfung (nur MI 3360 F): Das Gerät ermöglicht eine Isolationswiderstandsmessung, die nach Reparaturen oder der Wartung von elektrischen Geräten durchgeführt werden muss.
• Prüfen von medizinischen Geräten (nur MI 3360): Das Gerät ermöglicht das Prüfen von medizinischen Geräten in Übereinstimmung mit IEC/EN 62353 erweitert auf Tests in Übereinstimmung mit IEC 60601.
• Die Simulation von Einzelfehlerbedingungen ermöglicht die Prüfung von Audio/Video-, Informations- und Kommunikationstechnikgeräten IEC/EN 62368.
• Prüfen von Schweißgeräten (nur in Kombination mit A 1422): Alle Modelle von OmegaEE XD unterstützen das Testen von Schweißgeräten in Übereinstimmung mit IEC/EN 60974-4.
• Fest verdrahtete Geräte: Die Geräte verfügen über integrierte, zusätzliche Prüfklemmen, die dem Nutzer einfache Prüfungen von fest verdrahteten Geräten ermöglicht.
• Großer Speicher: Unterstützung für microSD-Karten, 8 GB-Karte bereits im Gerät integriert, diese kann aber auch auf 32 GB erweitert werden.
• PC-SW Metrel ES Manager: Ermöglicht die Erstellung von Teststrukturen, benutzerdefinierten AUTOSEQUENCE®s, professionellen Prüfberichten und Datenübertragung zur Archivierung.

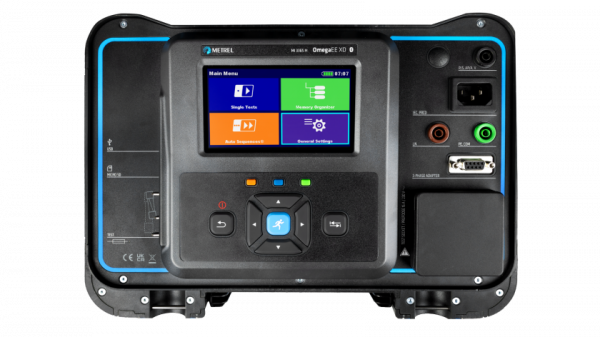

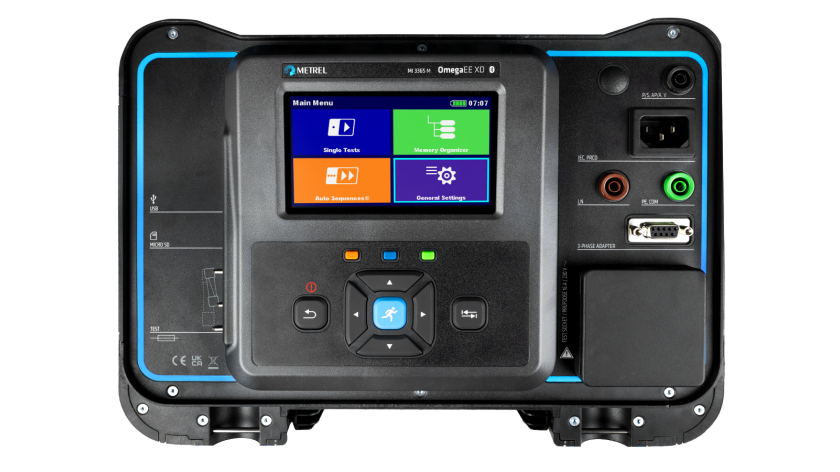

• Touchscreen: Bildschirm mit hoher Farbauflösung, 4.3“ TFT.
• Zweifache Handhabung: Tastatur und Touchscreen ermöglichen dem Nutzer, das Gerät auf jede gewünschte Weise zu steuern.
• aMESM Android-SW: Ermöglicht das QR-Code-Scanning und das Hochladen von vorgefertigten, benutzerdefinierten AUTOSEQUENCE®s.
• aMESM Android-App anstatt Software: Ermöglicht das QR-Code-Scanning und das Hochladen von vorgefertigten, benutzerdefinierten AUTOSEQUENCE®s.
