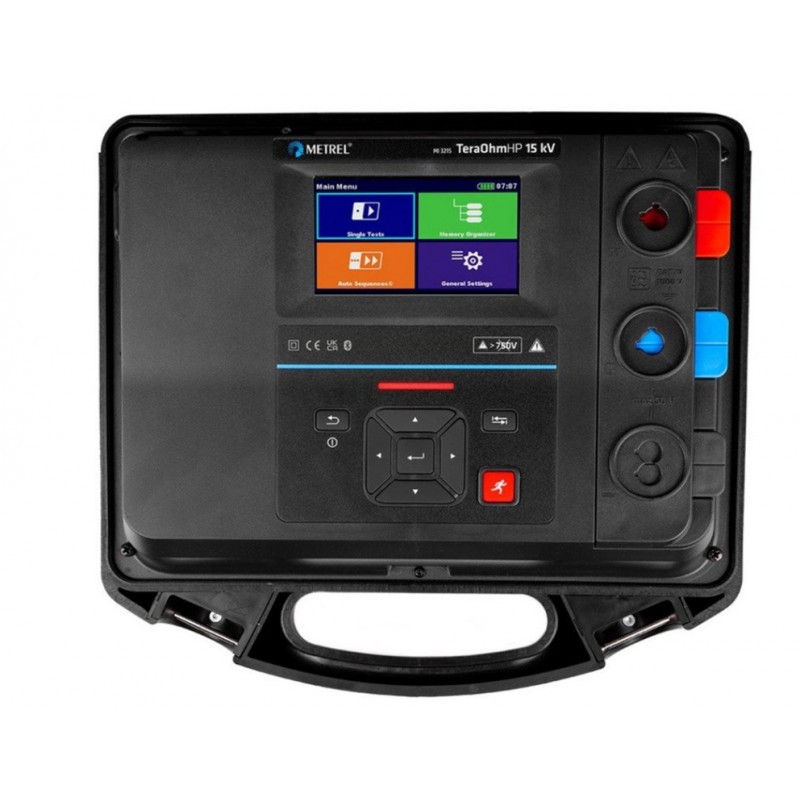

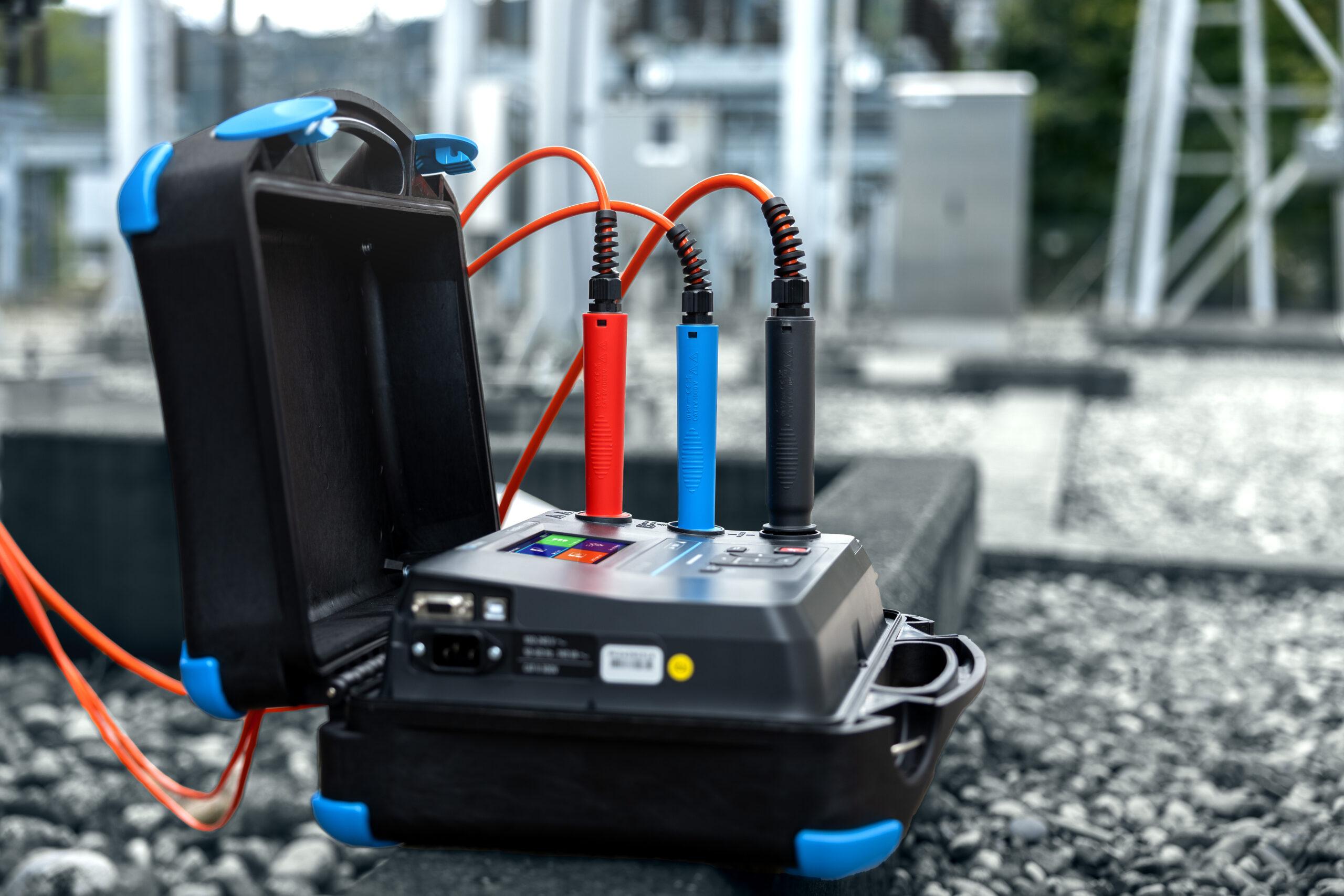

MI 3215 TeraOhmHP 15 kV – Hochspannungs-Isolationsprüfgerät
Das Metrel MI 3215 TeraOhmHP 15 kV ist ein leistungsstarkes, tragbares Hochspannungs-Isolationsprüfgerät für die professionelle Prüfung elektrischer Isolationssysteme. Mit einstellbaren DC-Prüfspannungen von 50 V bis 15 kV und einem Messbereich für Isolationswiderstände bis 35 TΩ eignet sich das Gerät für anspruchsvolle Messaufgaben in Industrie, Energieerzeugung und Stromverteilung.
Das MI 3215 kann sowohl über das Stromnetz als auch über den integrierten 4400-mAh-Li-Ionen-Akku betrieben werden. Die robuste Ausführung mit IP65 und CAT IV 1000 V ermöglicht den Einsatz auch in anspruchsvollen Umgebungen.
Die wichtigsten Vorteile des MI 3215
- Prüfspannungen bis 15 kV DC
- Isolationswiderstandsmessung bis 35 TΩ
- Einstellbare Prüfspannung von 50 V bis 15 kV
- Diagnosetests PI, DAR und DD
- Schrittspannungsprüfung
- DC-Spannungsfestigkeitsprüfung bis 15 kV
- Messung von Spannung, Frequenz und Kapazität
- CAT IV 1000 V
- IP65 bei geschlossenem Koffer
- Netz- und Akku-Betrieb
- 8 GB SD-Speicher zur Dokumentation von Messergebnissen
- Bluetooth-, USB- und RS-232-Schnittstelle
- Grafische und numerische Darstellung der Messergebnisse
- Programmierbare Auto-Sequenzen und Timer
- PC-Software Metrel Electrical Safety Manager (MESM) zur Analyse und Erstellung von Prüfberichten
Hochspannungs-Isolationsprüfung bis 15 kV
Das MI 3215 wurde für die Isolationswiderstandsmessung mit hohen DC-Prüfspannungen entwickelt. Die Prüfspannung lässt sich von 50 V bis 15 kV einstellen. Damit können unterschiedliche Prüfaufgaben flexibel durchgeführt und an die Anforderungen des jeweiligen Prüfobjekts angepasst werden.
Der Isolationswiderstand kann bis zu 35 TΩ gemessen werden. Je nach Prüfspannung stehen unterschiedliche Messbereiche zur Verfügung.
Neben der klassischen Isolationswiderstandsmessung unterstützt das Gerät verschiedene Diagnoseverfahren. Dazu gehören Polarization Index (PI), Dielectric Absorption Ratio (DAR) und Dielectric Discharge (DD). Zusätzlich stehen eine Schrittspannungsprüfung sowie eine DC-Prüfung der Spannungsfestigkeit bis 15 kV zur Verfügung.
Isolationsprüfung von Transformatoren
Das MI 3215 TeraOhmHP 15 kV eignet sich für die Messung des Isolationswiderstands von Transformatorwicklungen.
Die hohe Prüfspannung und der große Messbereich ermöglichen eine detaillierte Untersuchung der Isolation. Dadurch eignet sich das Prüfgerät für professionelle Prüf- und Diagnoseaufgaben in der Stromverteilung und Energieversorgung.
Metrel führt die Messung des Isolationswiderstands von Transformatorwicklungen ausdrücklich als Anwendungsbereich des MI 3215 auf.
Isolationsprüfung von Generatoren
Auch für die Prüfung von Generatoren und Generator-Statoren ist das MI 3215 geeignet. Die verschiedenen Diagnosefunktionen unterstützen die Beurteilung des Zustands elektrischer Isolationssysteme.
Insbesondere bei Generatoren in Energieerzeugungsanlagen kann die Hochspannungs-Isolationsmessung dazu beitragen, Veränderungen des Isolationszustands frühzeitig zu erkennen.
Isolationsprüfung von langen Kabeln
Das MI 3215 kann außerdem für die Isolationsprüfung langer Kabel eingesetzt werden. Die hohe Prüfspannung von bis zu 15 kV und der Messbereich bis 35 TΩ ermöglichen die Untersuchung von Kabelisolierungen bei anspruchsvollen Prüfbedingungen.
Robustes Isolationsmessgerät für den professionellen Einsatz
Das MI 3215 wurde für den Einsatz in anspruchsvollen industriellen Umgebungen entwickelt. Das Gerät verfügt über die Messkategorie CAT IV 1000 V und die Schutzart IP65 bei geschlossenem Koffer.
Die hohe Störfestigkeit gegenüber elektromagnetischen Störungen unterstützt zuverlässige Messungen auch in Umgebungen mit erhöhten elektrischen Störeinflüssen.

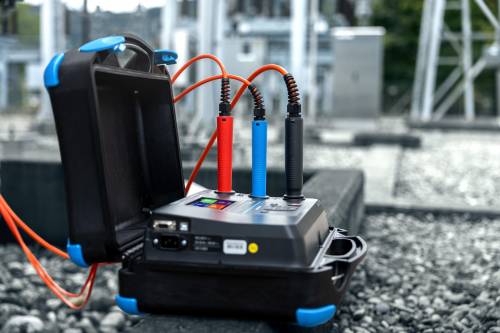

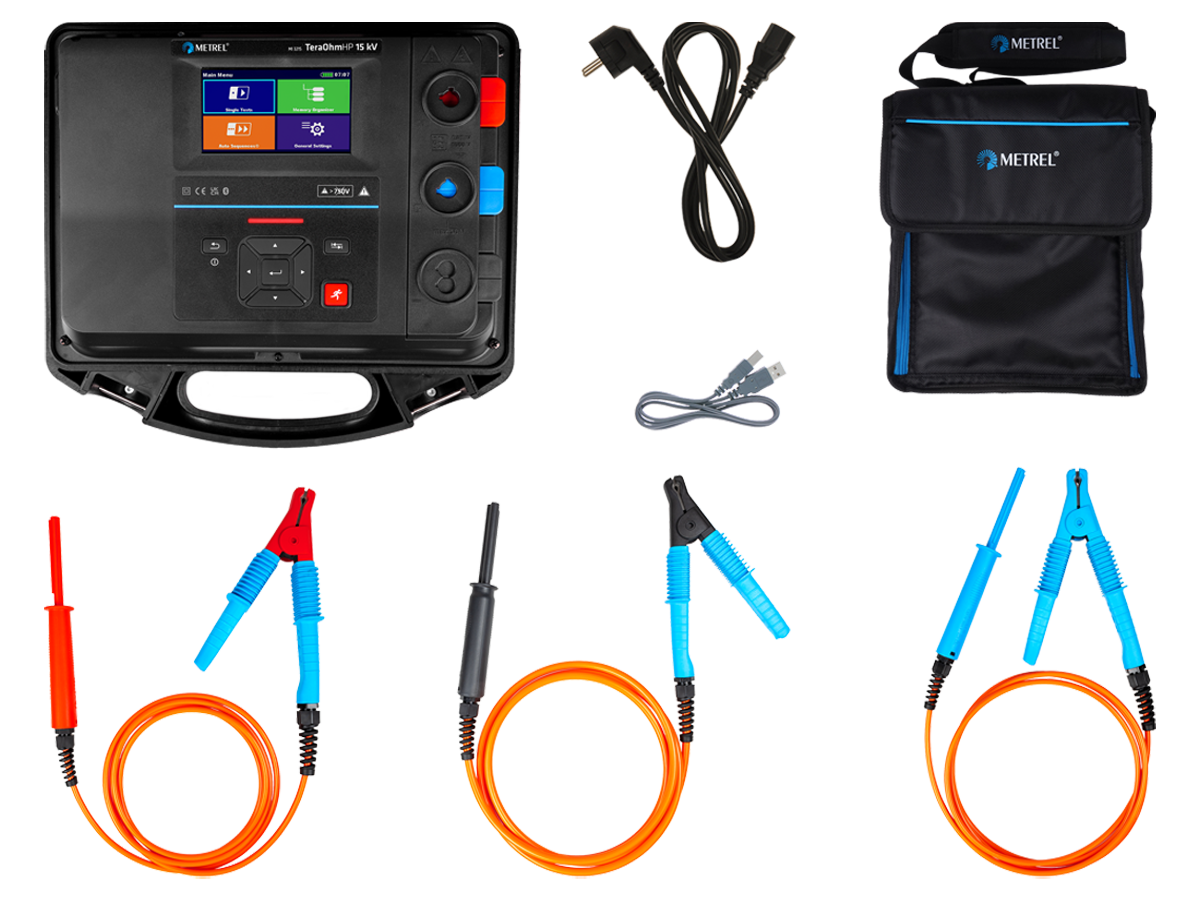

Das Dual-Case-Design, die verriegelbaren codierten Bananenanschlüsse und die neu gestalteten Hochspannungs-Krokodilklemmen unterstützen eine sichere und komfortable Durchführung der Messungen.
Messwerte dokumentieren und Prüfberichte erstellen
Für die Dokumentation der Messergebnisse kann das MI 3215 Messdaten auf einer 8-GB-SD-Karte speichern. Über Bluetooth, USB und RS-232 stehen verschiedene Kommunikationsschnittstellen zur Verfügung.
Mit der Metrel Electrical Safety Manager (MESM)-Software lassen sich Messergebnisse auf einem PC analysieren und Prüfberichte erstellen. Die Messergebnisse können sowohl numerisch als auch grafisch dargestellt werden.
Technische Daten
| Eigenschaft | MI 3215 TeraOhmHP 15 kV |
|---|---|
| Maximale Prüfspannung | 15 kV DC |
| Einstellbare Prüfspannung | 50 V bis 15 kV |
| Max. Isolationswiderstand | 35 TΩ |
| Diagnosefunktionen | PI, DAR, DD |
| Spannungsfestigkeitsprüfung | bis 15 kV DC |
| Messkategorie | CAT IV 1000 V |
| Schutzart | IP65, Koffer geschlossen |
| Akku | Li-Ionen, 14,4 V / 4,4 Ah |
| Speicher | 8 GB SD-Karte |
| Schnittstellen | Bluetooth, USB, RS-232 |
| Abmessungen | 36 × 16 × 33 cm |
| Gewicht | 6,3 kg ohne Zubehör |
| Stromversorgung | Netz- und Akku-Betrieb |
MI 3215 oder ein anderes Isolationsprüfgerät?
Das MI 3215 ist Teil der Metrel-Produktfamilie für Hochspannungs-Isolationsprüfungen. Je nach benötigter Prüfspannung stehen beispielsweise das MI 3211 TeraOhmHP 10 kV, das MI 3205 TeraOhmXA 5 kV, das MI 3201 TeraOhm 5 kV Plus und weitere Geräte zur Verfügung.
Wenn eine Prüfspannung von bis zu 15 kV und ein Isolationsmessbereich bis 35 TΩ benötigt werden, ist das MI 3215 das leistungsstärkste Gerät innerhalb dieser genannten Produktgruppe.
Häufig gestellte Fragen zum MI 3215
Wie hoch ist die maximale Prüfspannung des MI 3215?
Das MI 3215 ermöglicht einstellbare DC-Prüfspannungen von 50 V bis 15 kV.
Welchen Isolationswiderstand kann das MI 3215 messen?
Der Messbereich reicht bis zu 35 TΩ.
Für welche Anwendungen eignet sich das MI 3215?
Das Hochspannungs-Isolationsprüfgerät eignet sich unter anderem für Generator-Stator-Prüfungen, Transformatorwicklungen und die Isolierung langer Kabel.
Welche Diagnosefunktionen bietet das MI 3215?
Das Gerät unterstützt PI-, DAR- und DD-Diagnosetests sowie die Schrittspannungsprüfung und die DC-Prüfung der Spannungsfestigkeit bis 15 kV.
Kann das MI 3215 mit Akku betrieben werden?
Ja. Das Gerät verfügt über einen 14,4-V-/4,4-Ah-Li-Ionen-Akku und kann alternativ über das Stromnetz betrieben werden.
Ist das MI 3215 für den Einsatz in anspruchsvollen Umgebungen geeignet?
Ja. Das Gerät verfügt über CAT IV 1000 V, IP65 bei geschlossenem Koffer und Funktionen zur Reduzierung beziehungsweise Mittelung von Störeinflüssen.
Können die Messergebnisse dokumentiert werden?
Ja. Messergebnisse können auf der integrierten 8-GB-SD-Karte gespeichert und über die vorhandenen Schnittstellen übertragen werden. Mit MESM können die Ergebnisse analysiert und Prüfberichte erstellt werden.
