Das Flickermessgerät – Temporary Light Artefacts sicher quantifizieren

Da LEDs sehr schnell etwaigen Spannungsschwankungen folgen, entstehen hieraus Helligkeitsschwankungen. Dieser Flicker hat Einfluss auf die Gesundheit und die Stimmung sowie das Wohlbefinden der Menschen. Er kann Auslöser für epileptische Anfälle, Migräne, Müdigkeit, eingeschränkte Sehleistung, Ablenkung und Sehbehinderung sein. Bei sich drehenden Teilen kann der Stroboskopeffekt zu Fehleinschätzungen und Unfällen führen.
Die bisherigen Kenngrößen im Zeitbereich Flickerprozent, Flickerindex und Flickerfrequenz sind nicht mehr ausreichend, weshalb neue Berechnungsverfahren und Kenngrößen entwickelt wurden. Hierzu zählen PstLM und SVM, die zudem durch die Festlegung von Grenzwerten in den EU 2019/2020 Ökodesign-Anforderungen an Bedeutung gewonnen haben. Außerhalb Europas sind Flickerbewertungen nach IEEE1789 und ASSIST Mp im Einsatz.

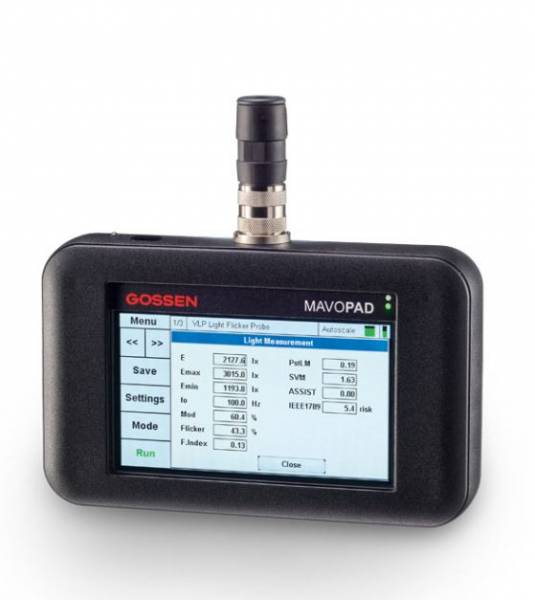

Das universelle MAVOPAD deckt all diese Berechnungsverfahren und Kenngrößen für Flicker ab. Neben der Darstellung der Kenngrößen werden auch der zeitliche Verlauf und das Frequenzspektrum angezeigt. Die hohe 16 Bit Auflösung und die schnelle Abtastrate von bis zu 1,6 MHz ermöglichen selbst die Messung von Beleuchtungen, die mit hohen PWM-Frequenzen gedimmt werden. Das MAVOPAD ist zusätzlich über Updates offen für weitere komplexe Auswertungsverfahren.

Hohe Messgenauigkeit
Auflösung des AD-Wandler von 16 Bit.

extrem hohe Abtastrate
Bis zu 1,6 MHz Abtastrate mit bis zu 4 Messkanälen.

viele Bewertungsverfahren
PstLM, SVM, Flicker%, Flicker Index, Modulation, dominierende Frequenz, ASSIST Mp und IEEE 1789.

intuitive Bedienung
4,3 “ Touchdisplay mit allen wichtigen Funktionen im direkten Zugriff.

Universelle Darstellung
Anzeige der Messwerte, Zeitdiagramm und Frequenzspektrum.



Spektrale Empfindlichkeit	480 … 660 nm
Spektrale Anpassung	V(λ)
Beleuchtungsstärke	1 lx … 20.000 lx, Mean, Maximum, Minimum
Flicker   Mindestbeleuchtungsstärke	dominierende Frequenz, Flicker%, Flicker Index, Modulation > 200 lx
Flicker (frequenzgewichtet) Mindestbeleuchtungsstärke	PstLM, SVM, ASSIST Mp, IEEE 1789 > 1000 lx
Genauigkeit lx	<5%, Normlichtart A bei 1000 lx, ε 0°
Genauigkeit PstLM	entsprechend IEC TR 61547-1
Genauigkeit SVM	entsprechend IEC TR 63158
Flimmerfrequenz	50 Hz … 400 kHz



Lieferumfang
MAVOPAD, VLP Light Flicker Probe,
Sensor-Verlängerungskabel 0,8 m, LI-ION Akku (eingebaut), Steckernetzteil, Schnittstellenkabel, Touch-Bedienstift, Bedienungsanleitung, Kunststofftransportkoffer, Test Zertifikat
