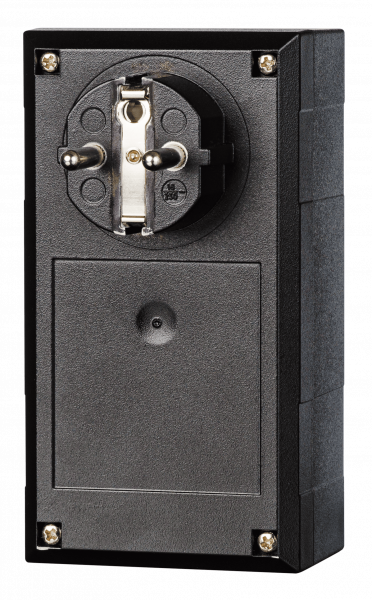

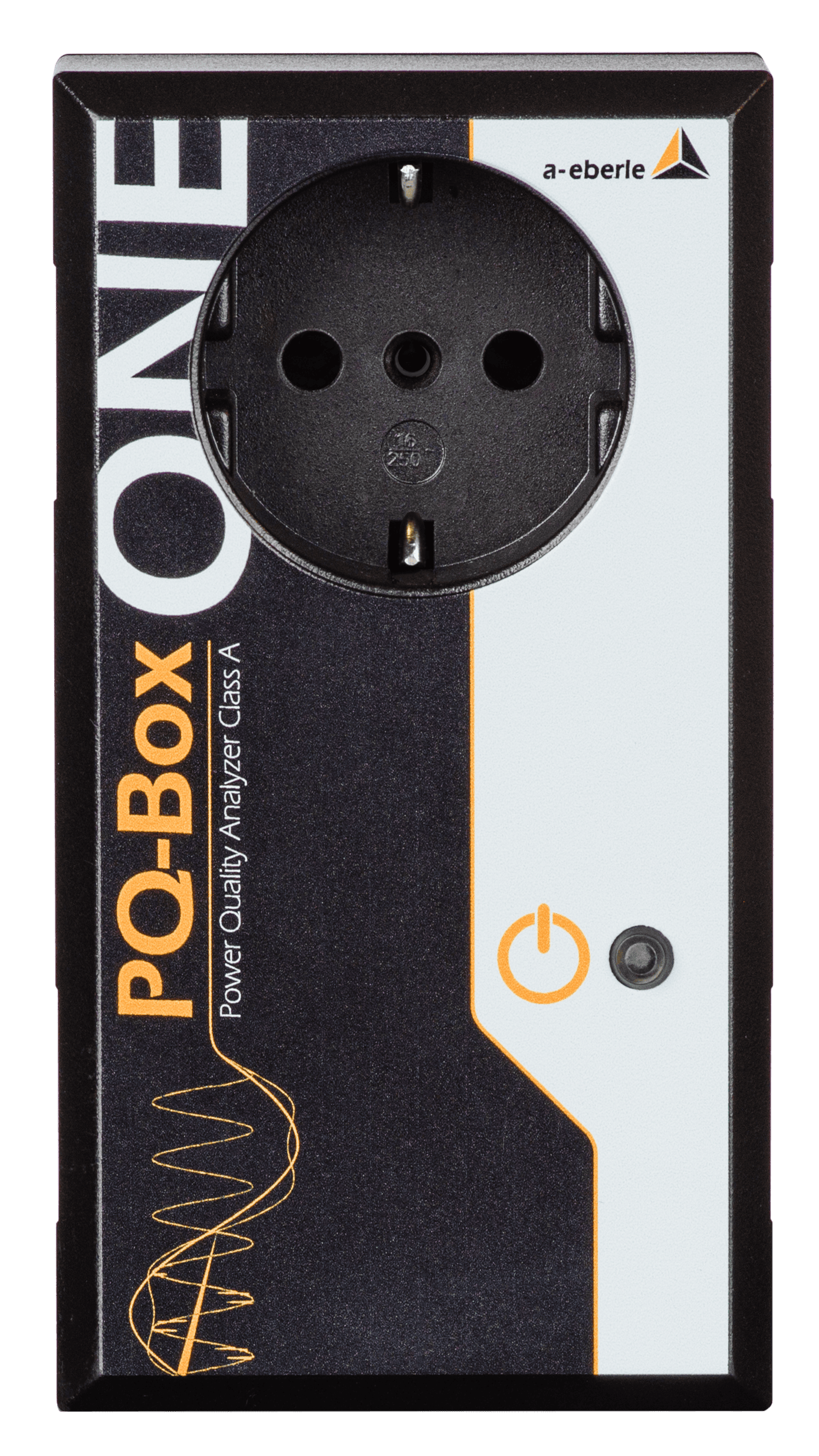

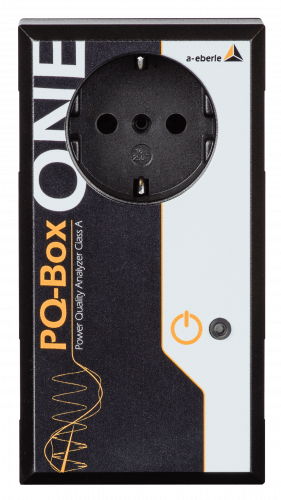

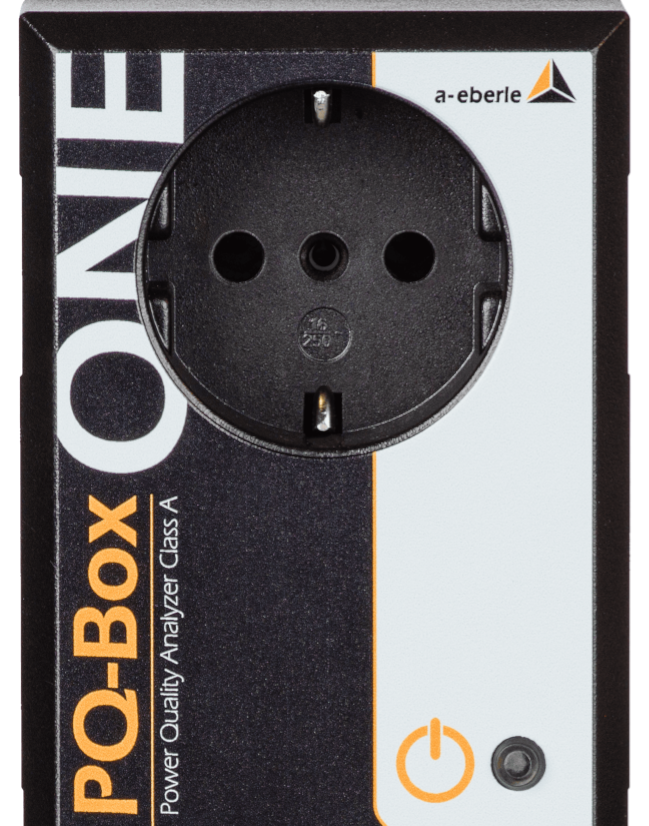

PQ-Box ONE Power Quality Netzanalysator für Steckdosen

Die PQ-Box ONE ist ein leistungsstarker, Netzanalysator zur Prüfung der Versorgungsqualität nach EN 50160 / IEC 61000-2-2 /2-4 an Steckdosen.

Besonderheiten:

- Lastanalysen und Energiemessungen
- Störungsaufklärung
- Bewertung der Spannungsqualität nach EN50160 und IEC61000-2-2 /2-4 1
-  Oszilloskop- und Effektivwertrekorder
- Automatische Phasenerkennung
- Rundsteuersignalanalyse
kostenlose Software zur Auswertung WinPQ mobil

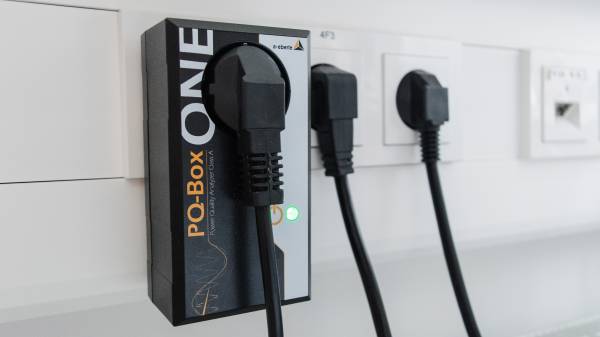

Die PQ-Box ONE ist ein kompaktes und leistungsstarkes Netzqualitätsmessgerät, das für schnelle Netzanalysen direkt an der Steckdose entwickelt wurde. Mit hoher Messgenauigkeit, einfacher Handhabung und einem mobilen Design eignet sich der Netzanalysator perfekt für die Bewertung der Spannungsqualität gemäß EN 50160 und IEC 61000-2-2 / -2-4. Dank des integrierten Netzteils und der automatischen Messstart-Funktion genügt es, das Gerät einfach in eine Steckdose zu stecken, um sofort mit der Messung zu beginnen. Die PQ-Box ONE ist ideal für Energieaudits, Fehleranalysen, Störungsuntersuchungen und Netzqualitätsprüfungen in der Industrie, Energieversorgung und Gebäudetechnik. Ausgewertet wird das Gerät mit der benutzerfreundlichen WinPQ mobil Software oder über die PQ-Box App, die eine schnelle und präzise Datenanalyse ermöglicht.

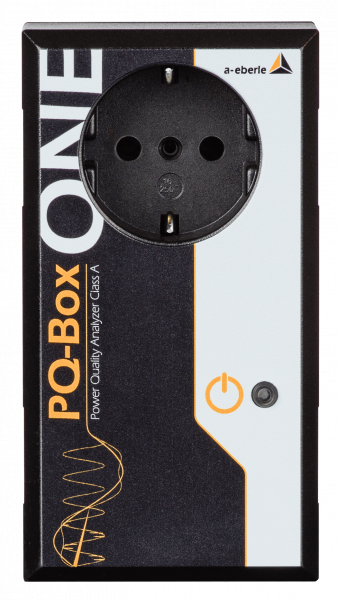

PQ-Box ONE – Präzise Netzanalysen direkt an der Steckdose

Die PQ-Box ONE ist ein hochpräzises Netzqualitätsmessgerät der Klasse A nach IEC 61000-4-30 Ed. 4 und bietet eine exakte Analyse der Spannungsqualität in Echtzeit. Sie misst Spannung, Strom und Leistung zwischen Leiter, Neutralleiter und Erde und ermöglicht so eine umfassende Beurteilung der Netzqualität. Dank vorkonfigurierter Trigger und automatischer Erkennungsfunktionen liefert die PQ-Box ONE schnelle und zuverlässige Ergebnisse, selbst in komplexen Netzsituationen. Einfach einstecken, messen und auswerten – ohne aufwendige Einrichtung oder zusätzliche Konfiguration.
Aufgezeichnete Daten werden über eine WLAN/Wifi oder USB-Schnittstelle auf den Auswerte-PC übertragen. Die praxisorientierte und umfangreiche
Auswertesoftware WinPQ mobil ist im Lieferumfang enthalten, sie kann auf beliebig vielen PCs installiert werden.
Die Software bietet umfangreiche Auswertemöglichkeiten wie Lastanalyse oder die Ermittlung des
Verursachers von Netzstörungen. Sie erstellt automatische Berichte nach EN 50160 / IEC 61000-2-2 und
bietet umfangreiche Online-Funktionen. Updates zur Auswertesoftware sind via Internet kosenlos erhältlich (www.a-eberle.de).

PQ-Box ONE – Kompakt, robust und ideal für den mobilen Einsatz in Industrie, Energieversorgung und Gebäudetechnik

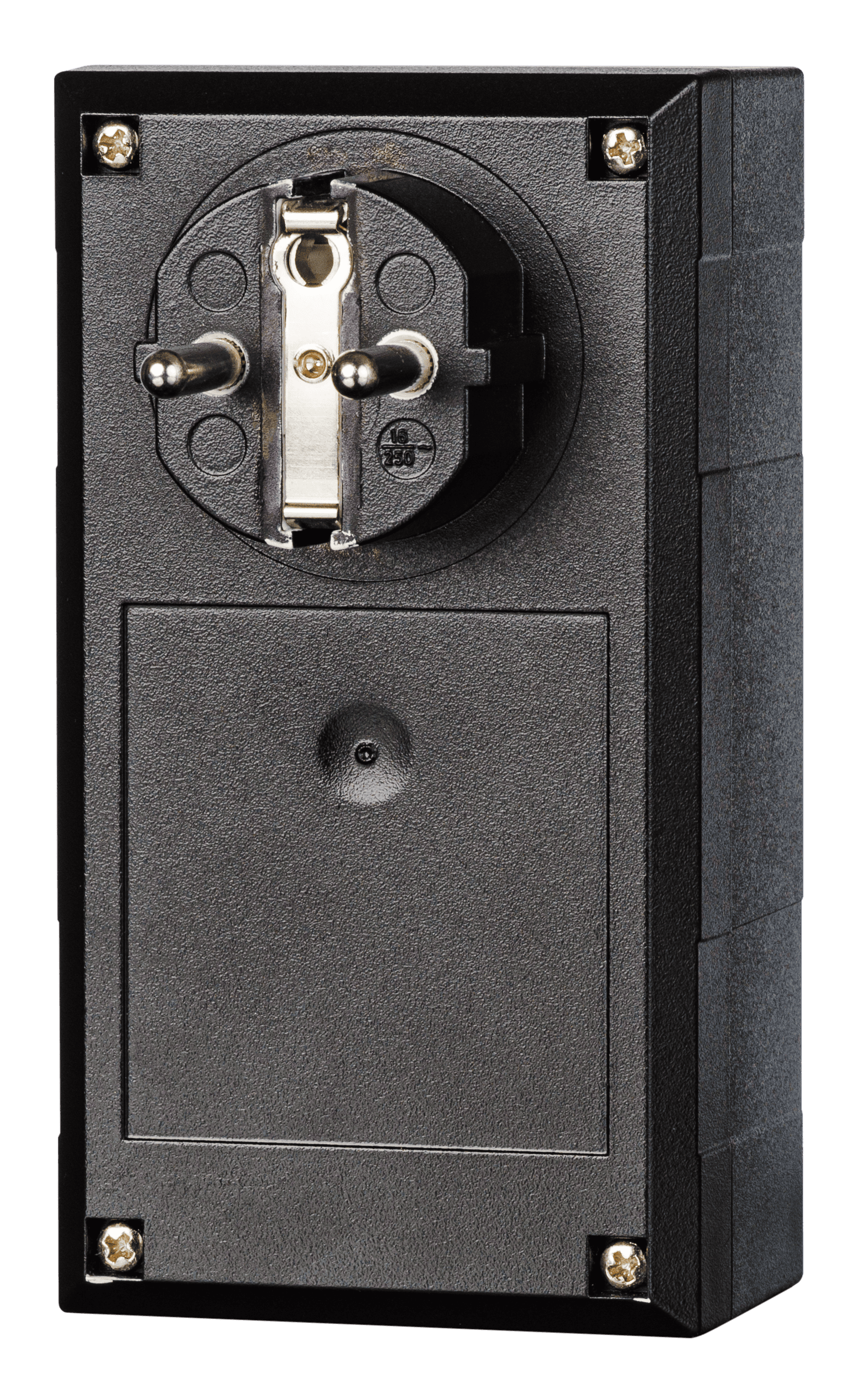

Die PQ-Box ONE vereint ein robustes Gehäuse mit einem kompakten Design und ist speziell für den mobilen Einsatz in der Niederspannung (300 V CAT II) entwickelt. Mit ihrem integrierten Netzteil und geringen Gewicht eignet sich das Gerät perfekt für den Einsatz in verschiedenen Bereichen, wie der Industrie, Energieversorgung und Gebäudetechnik. Egal, ob in der Werkstatt, im Labor, in Bürogebäuden, Gewerbeimmobilien oder direkt vor Ort beim Kunden – die PQ-Box ONE liefert schnelle und zuverlässige Netzqualitätsmessungen und ist aufgrund ihres handlichen Designs der ideale Begleiter, wenn wenig Platz zur Verfügung steht.


Triggerfunktionen

Die PQ-Box ONE bietet umfangreiche Triggerfunktionen. Triggerschwellen, Aufzeichnungsdauer sowie die Vorgeschichte eines Rekorders können vom Bediener frei eingestellt werden.
Triggerbedingungen für Spannung Leiter gegen Neutralleiter und Neutralleiter gegen Erde:
- Über-/Unterschreitung Spannung
- Spannungssprung
- Hüllkurventrigger Spannung
- Phasensprung
- Über-/Unterschreitung Frequenz
- Frequenzsprung Triggerbedingungen Ströme
- Über-/Unterschreitung
- Stromsprung Alle Triggerbedingungen laufen parallel und können einzeln aktiviert und deaktiviert werden. Für Oszilloskopaufzeichnung und Effektivwertrekorder können unterschiedliche Triggerkriterien eingestellt werden.
Ist der automatische Trigger aktiviert, greift das Messgerät selbstständig in jede einzelne Triggerbedingung ein und passt diese auf die aktuellen Netzbedingungen an. Eine Fehlbedienung der Triggereinstellungen ist somit ausgeschlossen

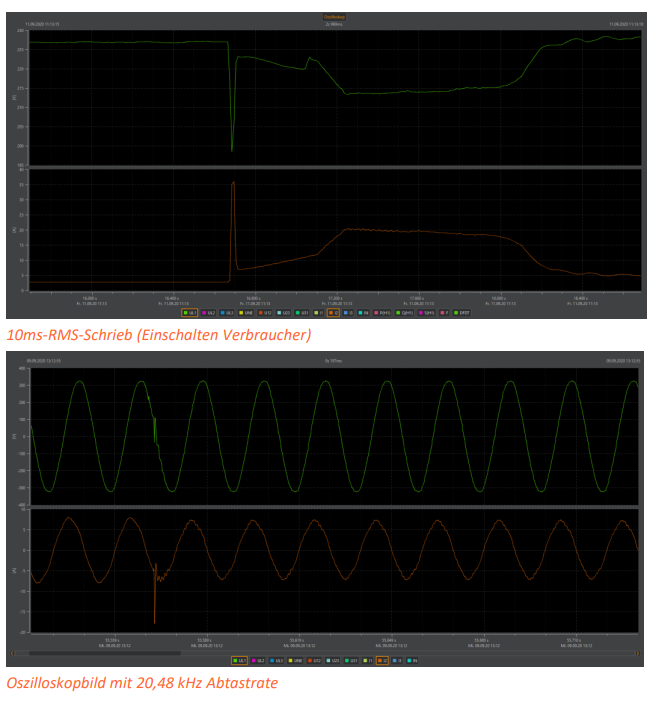

Störschriebe als Oszilloskopbild und 10ms RMS-Schrieb








PQ-Box ONE – Präzise Klasse-A-Messung für Energieaudits und Netzbewertung

Die PQ-Box ONE erfüllt die hohen Standards für Klasse-A-Messgeräte gemäß IEC 61000-4-30 Ed. 4 und dient gleichzeitig als hochpräziser Leistungsmesser für Energieaudits nach ISO 50001. Sie erfasst Spannung, Strom und Leistung mit höchster Genauigkeit und ermöglicht eine detaillierte Bewertung der Netzqualität, direkt am Einzelverbraucher im Netz. Diese präzise Messung liefert wertvolle Daten zur Optimierung der Energieeffizienz, Netzstabilität und Anlagenverfügbarkeit und ist somit ein unverzichtbares Werkzeug für die Energieanalyse und Fehlerdiagnose in der Industrie, Energieversorgung und Gebäudetechnik.

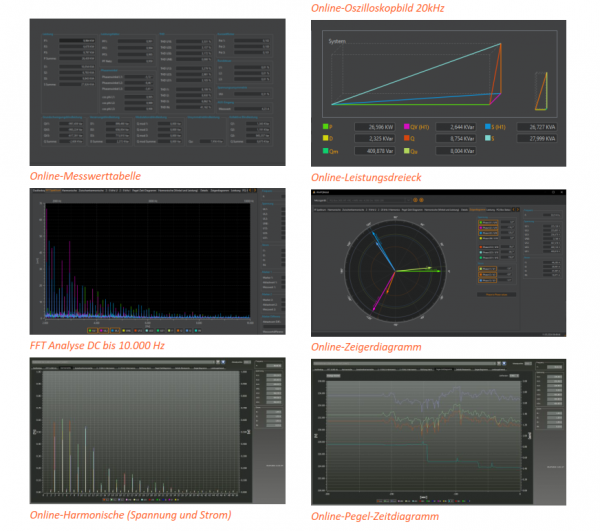

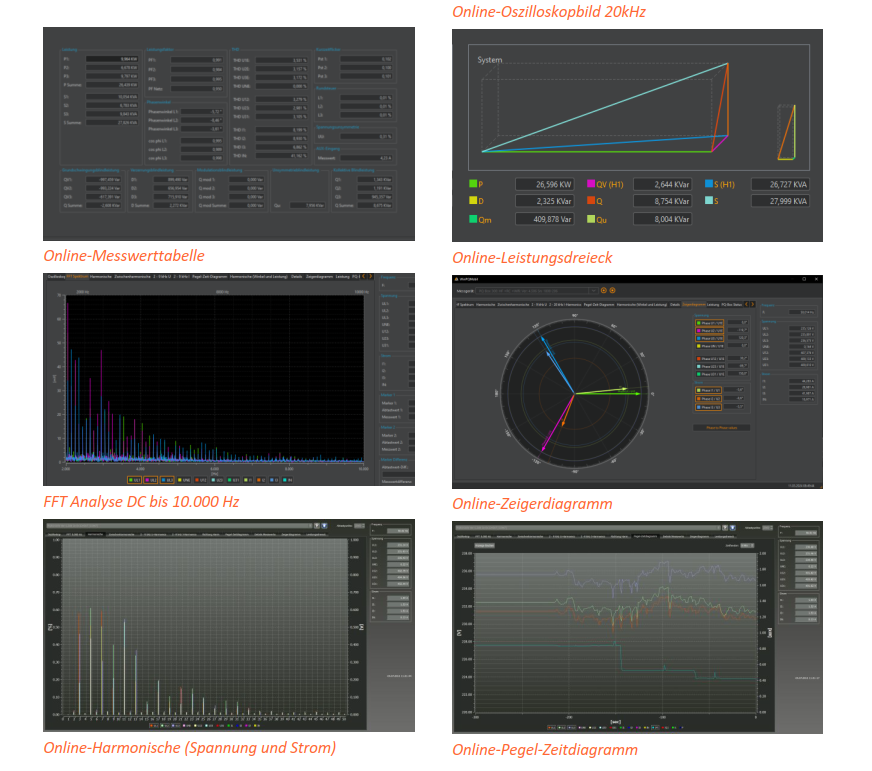

PQ-Box ONE – Automatische Aufzeichnung und einfache Auswertung mit WinPQ mobil

Die PQ-Box ONE zeichnet Messdaten über Wochen hinweg zuverlässig auf und überträgt diese schnell und sicher via WLAN oder USB-C an die WinPQ mobil Software oder die PQ-Box App. Mit den nutzerfreundlichen Auswertetools bietet sie eine normgerechte Analyse und eine klare Visualisierung aller Netzparameter, sodass eine einfache und präzise Netzqualitätsbewertung möglich ist. Ob Energieversorger, Industrieunternehmen oder Elektrofachbetriebe – sie profitieren von einer kompakten, effizienten Lösung für präzise Netzanalysen und Fehlerdiagnosen.

PQ-Box App – Messwerte jederzeit im Blick

Mit der kostenfreien PQ-Box App für Android und iOS können zahlreiche Onlinemesswerte bequem auf Smartphone oder Tablet angezeigt werden. So lässt sich der korrekte Geräteanschluss jederzeit schnell überprüfen.Über die Menüfunktion „Setup“ können Anwender wichtige Geräteeinstellungen wie das Messintervall oder die Nennspannung der PQ-Box ONE direkt über die App anpassen, was eine einfache und flexible Bedienung ermöglicht.

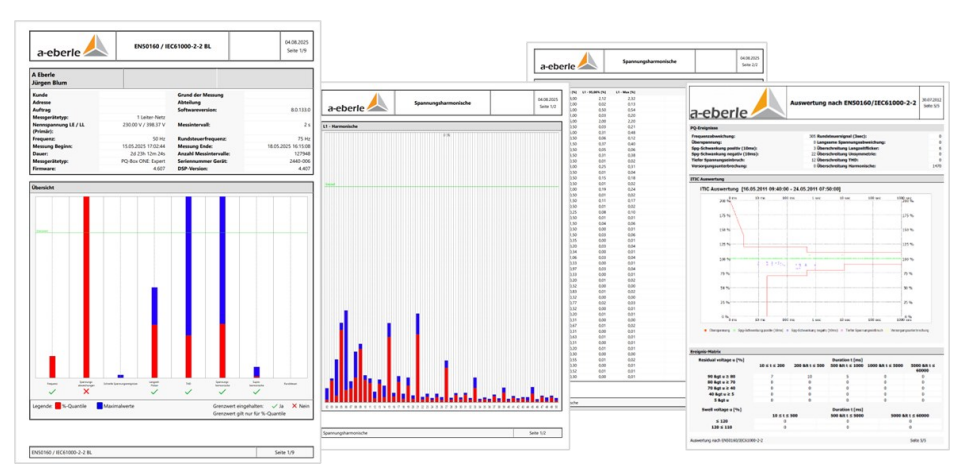

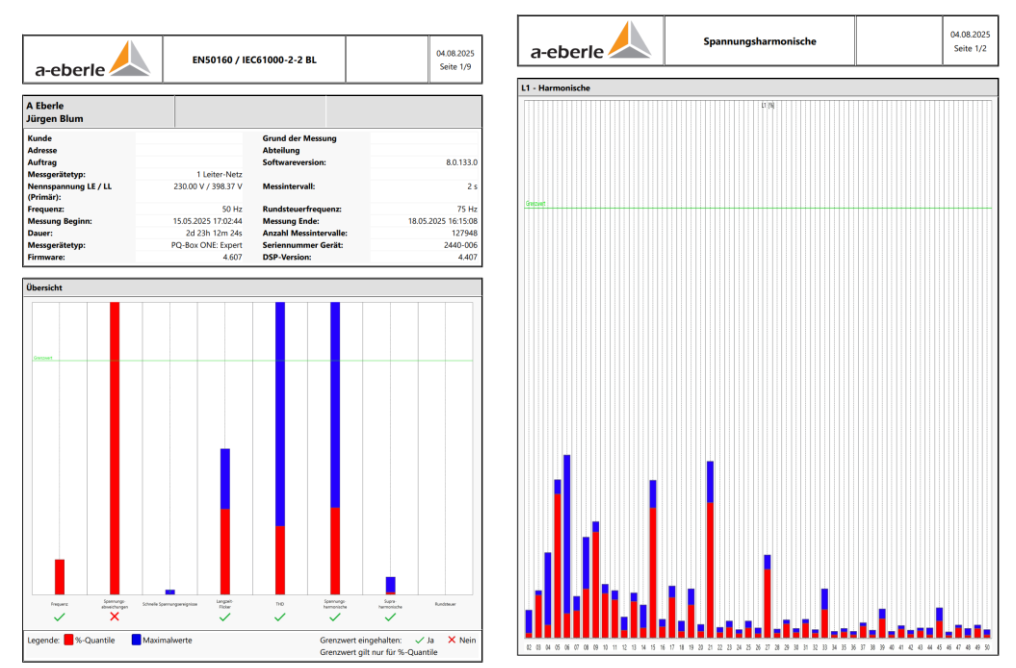

Normauswertung und Statistik

• Überblick der Versorgungsqualität, Balkendiagramme helfen bei der Übersicht relevanter Messgrößen.
• Automatische Berichterstellung nach EN 50160/ IEC 61000-2-2/ -2-12 (öffentliche Netze), IEC 61000-2-4 (Industrienetze), NRS 048, IEEE 519, sowie eigene Grenzwertdateien sind möglich.
• Kundenlogo im Bericht sowie Texte und Überschriften können geändert werden.
