MST-204 Maschinen-Schaltgerätetester – Schutzmaßnahmen-Prüfung, RCD/IMD/RCM-Test, HV bis 5100 V, AUTO-Test & PC-Software kompatibel

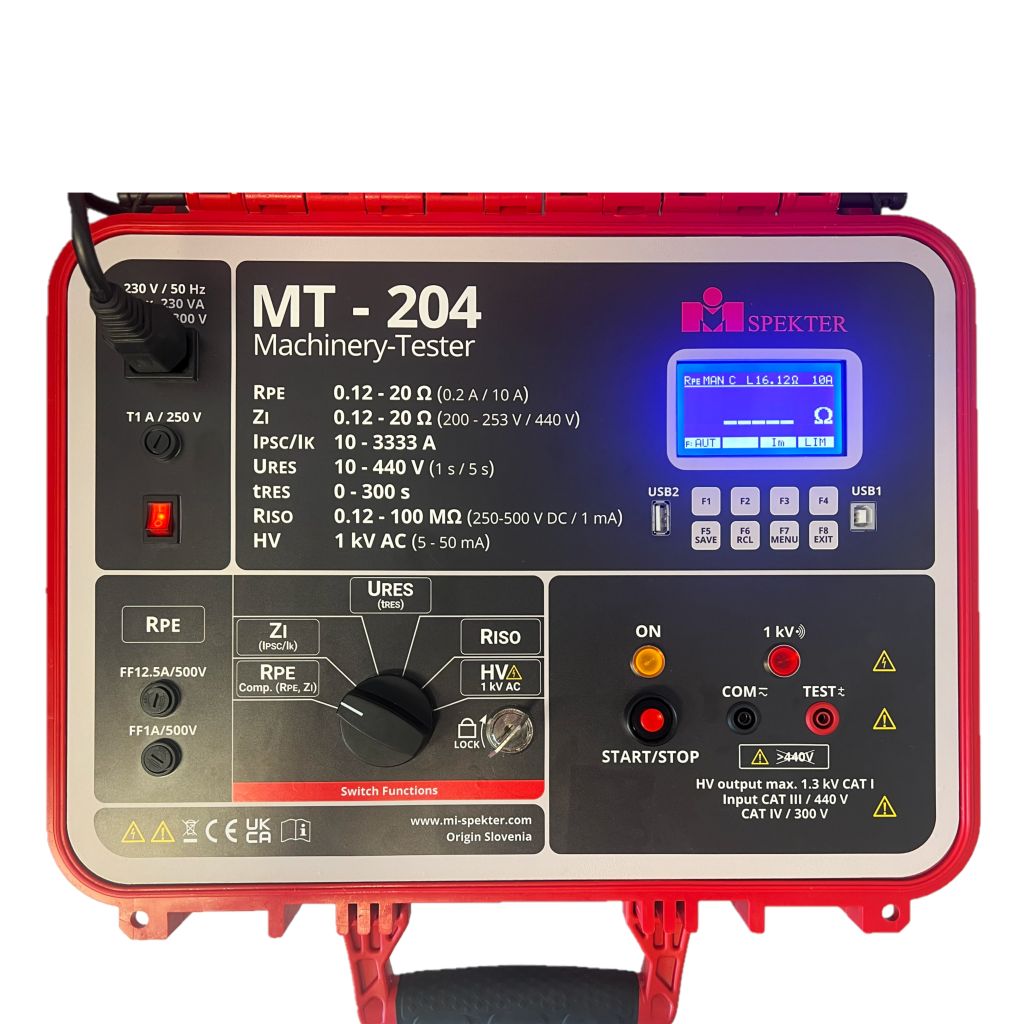

Der MST-204 Maschinen-Schaltgerätetester ist ein Messinstrument zur Prüfung der Wirksamkeit von Schutzmaßnahmen bei Maschinen, Niederspannungs-Schalt- und Steuerschränken, Schweißgeräten, elektrischen Geräten, Netzanschlussleitungen, PRCDs, EV-Ladekabeln usw. in Kombination mit dem Hochspannungsadapter HVA-204 und dem Drei-Phasen-Adapter TPA-204.
Messfunktionen
- Visuelle Inspektion
- Schutzleiterwiderstand (2-Leiter, 4-Leiter) (0,2 A, 10 A, 25 A)
- Voraussichtlicher Fehlerstrom-Schleifenwiderstand, Schleifenimpedanz ZL/PE
- Voraussichtlicher Fehlerstrom-Schleifenwiderstand (RCD ohne Auslösung)
- Voraussichtlicher Fehlerstrom-Schleifenwiderstand (MSS ohne Auslösung)
- Voraussichtlicher Kurzschlussstrom, Leitungsimpedanz ZL/N, ZL/L
- Voraussichtlicher Kurzschlussstrom (MSS ohne Auslösung)
- Voraussichtlicher Kurzschlussstrom (Sekundär AC/DC)
- Spannungsabfall
- RCD-Prüfung (Auslösezeit, Auslösestrom, Uc, AUTO)
- IMD-Prüfung
- RCM-Prüfung
- Isolationswiderstand (UTEST 50V…1000V, Rampentest)
- HV AC, spannungsprogrammierbar 250V … 5100 V
- Restspannung
- Restzeit
- Klemmenlaststrom und THD
- Klemmenleckstrom
- Berührungsspannung
- Spannung und THD
- Leistung über externe Klemme (S, P, Q, PF, cos j)
- Phasenrotation
- Spannung PELV
- Spannung SELV
- Steuerspannung
- Spannungsversorgung Gleichstrom
- Dokumentation und Funktionstests
Merkmale
- Äußerst einfache Bedienung durch Drehregler, Touchscreen oder klassische Tasten und die “START/STOP”-Taste zur Auswahl und Durchführung der entsprechenden Messstandards und Messfunktionen. Testgrenzwerte und Parameter werden automatisch definiert
- AUTO-TEST-Modus, automatische Testsequenz, kundenangepasste Testpläne für die Prüfung von Maschinen und Niederspannungsschaltgeräten sowie werkseitig programmierte und kundenangepasste AUTO-TESTS für PAT-Tests, PRCDs, Netzkabel und EV-Ladekabel
- HILFE-Menü (Verbindung, Mess-/Anzeigebereiche, Kompensation der Prüfleitungen, falls erforderlich) in jeder Messung verfügbar.
- Vollständig kompatibel mit der PC-Software “SW-MST-204” zur Erstellung von Prüfberichten
- Grafisches 4,3-Zoll-Farb-TFT-LCD mit einer Auflösung von 480 × 272 Pixeln und Touchscreen zur Anzeige von Messwerten, Grenzwerten und Testparametern
- Interner Speicher für 30.000 Standorte (Baumstruktur mit 4 Ebenen)
- Integrierte Schnittstelle (USB 2.0) zum Übertragen der Messergebnisse auf den PC
- Zusätzliche vier Schnittstellen (USB 2.0) zum Anschluss eines optionalen USB-Barcodescanners, einer USB-Tastatur und eines USB-Speichersticks, alle parallel verwendbar

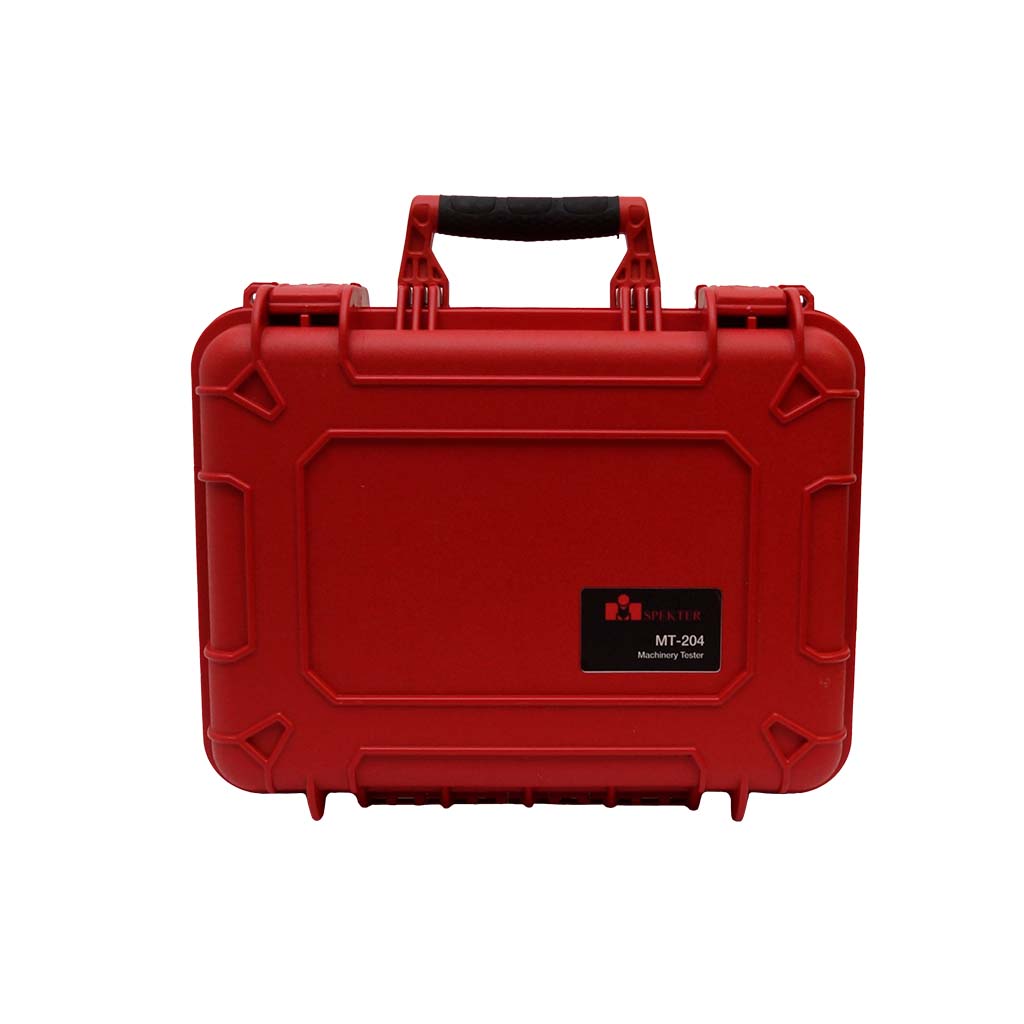

- Kompaktes Kunststoffgehäuse mit abnehmbarer Gehäuseabdeckung
- Separate weiche Zubehörtasche für Prüfleitungen und Zubehör
- Anschlussdiagramme innerhalb der Gehäuseabdeckung
- Einstellbare Grenzwerte über den gesamten Messbereich in allen Funktionen
- Visuelle und akustische Warnungen bei Überschreitung des Grenzwerts
- Einstellbare akustische Signalintensität
- Echtzeituhr zur Dokumentation der Prüfergebnisse
- Zeitbegrenzte und kontinuierliche Messungen.
- Einstellbare Messzeiten bei zeitbegrenzten Messungen
- Bedienung per Kommandogerät mit START/STOP, SPEICHERN und EINGABE-Tasten für eine einfache Handhabung.
- Zwei wählbare Anzeigesprachen und Unterstützung von zwei externen Tastaturen (Englisch und Deutsch).
- Möglichkeit der Montage in ein 19-Zoll-Rack-Panel, 19-Zoll-Rack-Montageadapter erhältlich.
1 Stk. MST-204 Prüfgerät für Maschinenschaltanlagen , Basisgerät
1 Stk. IEC- Schuko-Netzkabel, 1,8 m
1 Stk. IEC - CH Netzkabel, 2,0 m
1 Stk. IEC - GB Netzkabel, 1,8 m
1 Stk. IEC - IT-Netzkabel, 1,8 m
1 Stk. Commander CM-204, 5 m
1 Stk. Messleitung, beidseitig 4 mm Bananenstecker, 2,5 mm2, gelb, 2 m
1 Stk. Messleitung, beidseitig 4 mm Bananenstecker, 2,5 mm2, schwarz, 2 m
1 Stk. Messleitung, beidseitig 4 mm Bananenstecker, 0,75 mm2, blau, 2 m
1 Stk. Messleitung, beidseitig 4 mm Bananenstecker, 0,75 mm2, rot, 2 m
3 Stk. Prüfspitze 600 V CAT IV, 36 A
4 Stk. Krokodilklemme 600 V CAT IV, 36 A
1 Stk. Flexible Zubehörtasche
1 Stk. USB-Kabel
1 Stk. USB-Stick mit:
- PC-Software "SW MST-204" zur Übertragung der Testergebnisse vom MST-204 auf
den PC und Erstellung des Prüfberichts.
Lieferumfang MST-204 PLUS SET
zusätzlich
1 Stck. Commander CM-204, 5 m
