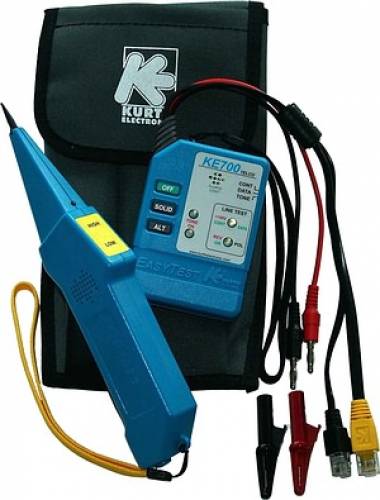

Kurth KE701 TelCo- Leitungssucher-Kit
Das IT - Leitungssucher Kit KE701 ermöglicht jedem Techniker, ohne zeitaufwändige Abisolierarbeiten jede Art von Kabel, Adern und Adernpaare in kürzester Zeit berührungslos zu finden. Fehler wie Vertauschungen, Überziehungen, Unterbrechungen und andere Störungen im Kabel werden erkannt.
EasyTest KE720 zeigt auf Adern vorhandene Spannungen an, erkennt die Polarität, lässt sich als Durchgangsprüfer mit LED bis ca. 20kOhm, mit zusätzlichem Widerstandsabhängigem Ton bis ca. 40 kOhm einsetzen. Der Widerstandswert wird dabei durch die Helligkeit der LED und zusätzlich durch die sich ändernde Ton-Frequenz bestimmt. Bei Kurzschluss heißt das helle LED und hohe Frequenz, bei hohem Widerstand dunkle LED und niedrige Frequenz. Das erleichtert die Prüfung von Leitungen aus der Ferne.
Bei Datenleitungen wird festgestellt, ob der Port “gepatcht” ist oder nicht. Wird EasyTest KE720 mit dem gelben RJ45 Stecker in eine Datendose gesteckt, so leuchtet bei gepatchtem Port die DATA-LED grün auf. An Hub, Router, Switch oder an der Netzwerkkarte blinkt zur Indentifikation und Zuordnung des Ports die entsprechende LINK LED. Wenn die DATA-LED nicht leuchtet und somit nicht gepatcht ist, kann der Datenport am Patchfeld einfach mit dem Suchton und der PROBE410 gefunden werden.
EasyTest KE720 / PROBE410 ist bei allen Arten von Kabeln wie Starkstromkabel, Telefonkabel, Klingelleitungen, Datenkabel, Koax-Kabel einsetzbar. EasyTest KE720 erzeugt als Suchsignal vier verschiedene Datensichere Suchfrequenzen. Durch den eingebauten Filter werden Störungen von digitalen Leitungen vermieden. Das Suchsignal kann auf spannungsführende Telekommunikationsleitungen eingespeist werden.
Das Gerät ist geschützt bis zu 400 Volt AC/DC. Alle Anschlusskabel sind mit wirksamen Zugentlastungen versehen. Die kräftigen Krokodilklemmen sind isoliert, der spezielle RJ11 - Stecker kann dank zusätzlicher Kontaktführungen für PIN 1 und 8 auch in RJ45 Datendosen ohne Beschädigung des Kontaktes 1 und 8 eingesteckt werden. Das Batteriefach ist getrennt von der Elektronik und zusätzlich mit unverlierbarer Schraube ausgeführt.
Mit dem zum Set gehörenden Signal Empfänger PROBE410 wird das Suchsignal berührungslos bis zu einer Distanz von 1 Meter zum Kabel empfangen. Damit ist die genaue Zuordnung des Kabelverlaufes oder des Adernpaares im Verteiler, im Bündel oder unter Putz möglich.
Die Probe410 verfügt zusätzlich über eine grüne Signal LED mit Filterfunktion. Es wird nur das vom Easytest eingespeiste 1kHz Signal angezeigt. Dies erleichtert das Finden in lauter Umgebung oder in Verteilern mit störenden Signalen wie zum Beispiel 50Hz.
Mit Aufleuchten der roten LED wird das Vorhandensein von ISDN-Signalen in Verteilern angezeigt.
Die in der Probe410 eingebaute weisse LED ermöglicht das Erkennen von Adern und deren Farben in dunklen Verteilern. Die Stabile, hochohmige Spitze ist einfach von aussen wechselbar.
Lieferumfang:
- Easytest720
- Probe410
- Stabile Gürteltasche
Stabiles und schlagfestes wetterbeständiges ABS-Gehäuse mit Silikon Betätigungstasten Prüfschnüre: 25 cm lange Prüfschnüre aus flexiblem PVC mit 4mm Bananensteckern, eine Prüfleitung mit Modularstecker RJ11 und Rj45 mit Knickschutz Vier Sinus - Frequenzen wählbar:1. SOLID: 1000 Hz 2. ALT: 1000/800 Hz3. SOLID: 2600 Hz4. ALT: 2600/1900 HzGenauigkeit: < +/- 1% (Quartz)Dataport LINK-Blink Test Durchgangsprüfung mit LED und TonWiderstands Test durch FrequenzänderungLow Batt - Anzeige durch blinkende LEDAutomatische Abschaltung nach 45 MinutenDeaktivierung der Abschaltung:Anzeige der Deaktivierung durch blinkende LEDÜberspannungsschutz: Bis zu 400V AC/DC in TONE BetriebsartSuchentfernung zum Kabel:Bis zu 60 cm Maximale Kabellänge: Bis zu 15 km ohne Belastung Hohe Sendeleistung (Batterie 9,2V):9,0V SS ohne Last 10 dBm into 600 Ohm 9 dBm into 150 Ohm7,5 dBm into 75 OhmTon auf kurzgeschlossener Ader bis 250 m Weitere Leistungsmerkmale: Goldbeschichtete KontakteGerät Einschaltkontrolle mit LEDAnzeige ALTernierende Frequenz mit blinkender LEDAnzeige SOLID Frequenz mit LED stehender LEDZugentlastung der Prüfschnüre Getrenntes BatteriefachBatterie:9V alkaline - Batterie >100 Stunden Lebensdauer Abmessungen:68 x 96 x 25 mmGewicht:150 g ohne Batterie PROBE410Gehäuse: Solides, schlagfestes und wasserfestes ABS - Gehäuse Leistungsmerkmale:Nichtleitende Prüfspitze aus Kohlefaserverstärktem Kunststoff 3,5 mm Kopfhörerbuchse Goldbeschichtete Kontakte Getrenntes Batteriefach Rote LED zur ISDN SignalerkennungGrüne LED mit Störsignal FilterWeisse LED mit Taschenlampen
FunktionBatterie: 9V Alkaline Batterie >100 Stunden Lebensdauer Abmessungen:220 x 40 / 34 x 25 mm
