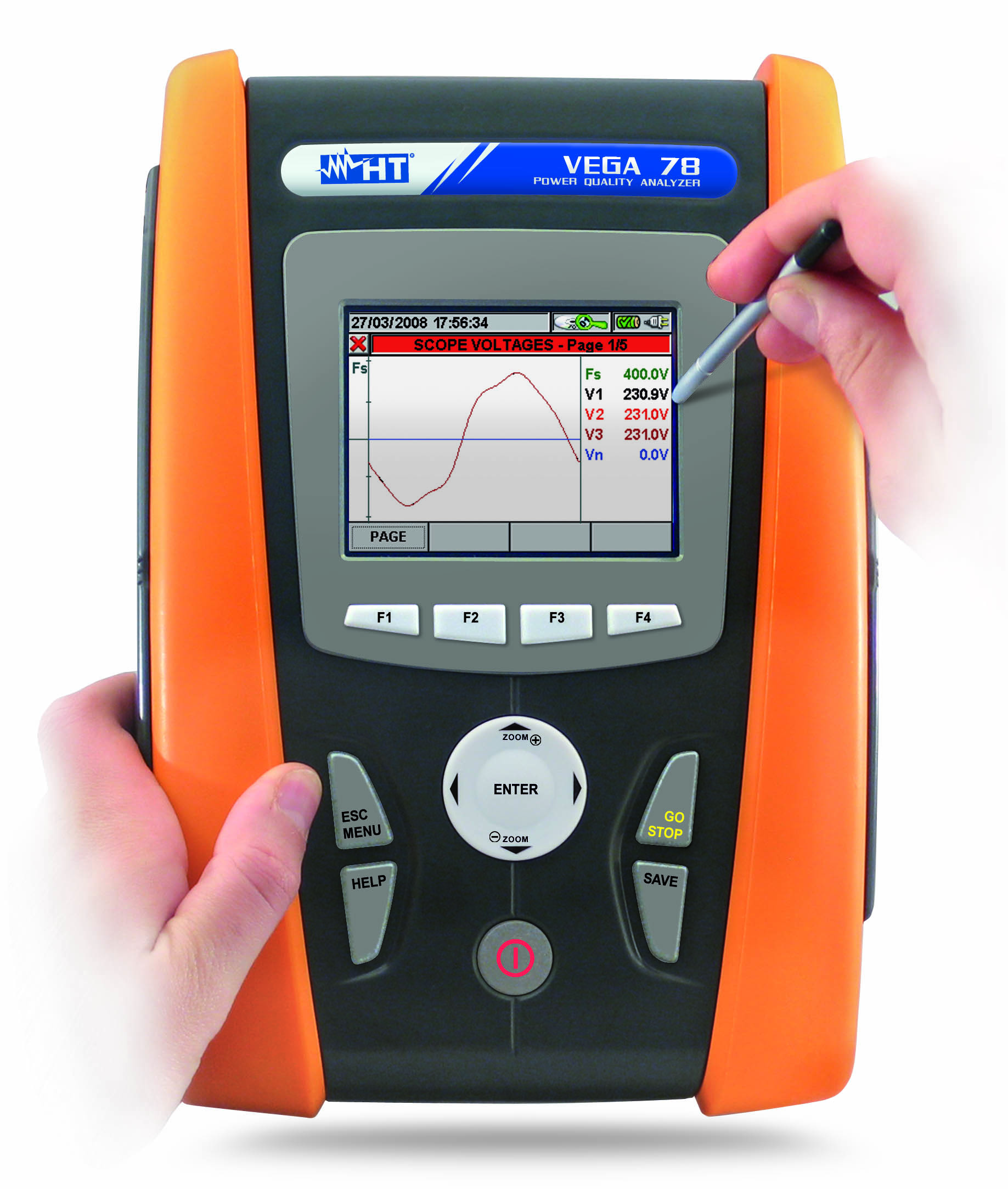

Vega 78 Dreiphasen Netzanalysator gemäß EN 50160 Standard

DREIPHASIGER LEISTUNGS-, ENERGIE- UND NETZANALYSATOR
Der Energie- und Netzanalysator VEGA78 misst elektrische Größen in Gleichstromnetzen sowie in Ein- und Dreiphasen-Wechselstromnetzen beliebiger Belastung. Neun isolierte Messkanäle (5 x Spannung + 4 x Strom) ermöglichen die gleichzeitige Messung der Phasen- und Neutralleiterspannungen und -ströme. Das breite Einsatzgebiet erstreckt sich von der Erfassung, Darstellung und Aufzeichnung von Netzparametern über die Registrierung und Analyse der Leistung und des Energieverbrauchs. Bis zu 251 Messparameter können gleichzeitig aufgezeichnet werden. Durch seine kompakte Bauform und seinen robusten Aufbau ist das VEGA78 nicht nur für den stationären Betrieb, sondern auch für den mobilen Einsatz geeignet. Während Spannungsausfällen übernimmt der eingebaute Akku für bis zu 3 Stunden die Versorgung des Messgerätes.

Messfunktionen:

Spannungsmessung bis 1000V AC/ DC (5 Kanäle)
Strom bis 3000A AC (4 Kanäle)
Strom bis 3000A DC (mit optionalem Stromwandler)
Oberwellen (Spannung & Strom bis zur 50. Ordnung)
Leistungsmessung S, P, Q
Leistungsfaktor cos
Energiemessung
Scope Funktion
Spannungssymmetrie
Spannungsanomalien (ab 10ms)
Gleichzeitige Aufzeichnung bis zu 251 Parametern
Intervall von 1 sec bis 60 min wählbar
voreinstellbare Konfigurationen
Touchscreen

Aufzeichnung
Für jeden (von 1s bis 60min wählbaren) Integrationszeitraum und für jede bei der Aufzeichnung aktivierte Größe speichert
das VEGA78 den max. Wert, den min. Wert und den Mittelwert der Messwerte aus dem eingestellten Messintervall.

Oberwellenanalyse
Das VEGA78 erfasst und zeichnet die Werte der Spannungs- und Stromharmonischen bis zur 49. Oberschwingung, mit Berechnung
der Gesamtverzerrung (THD%) mit Anzeigen in numerischer Form und Balkendiagramm auf dem Display in prozentualem oder
absolutem Wert.

Spannungsanomalien
Bei der Analyse der Spannungsanomalien erfasst das VEGA78 Ereignisse mit einer Auflösung von 10ms. Liegt die gemessene
Spannung ausserhalb der vom Anwender definierten Grenzwerte, zeichnet das VEGA78 die wesentlichen Daten der Ereignisse mit
einer Auflösung von Hundertstelsekunden auf.

Speicher
Der 15 MB große Speicher vom VEGA78 gestattet das Sichern der Daten jeder Aufzeichnung über viele Tage hinweg (ca. 3 Monate mit 251 gewählten Parametern und 15 Minuten Integrationszeitraum), kann aber jederzeit durch die Verwendung mit einer externen
Compact Flash erweitert werden und anschließend auch direkt auf einen USB-Stick übertragen werden, was die Verwaltung der
gespeicherten Daten wesentlich erleichtert.
