Abnahme & Wartung von PV-Anlagen bis 1500V & 40A DC
Aktion ALT gegen NEU
Nutzen Sie die Gelegenheit und tauschen Sie Ihr altes PV-Messgerät gegen ein modernes PV-CHECKs Pro oder PV-CHECKs ProPlus Set

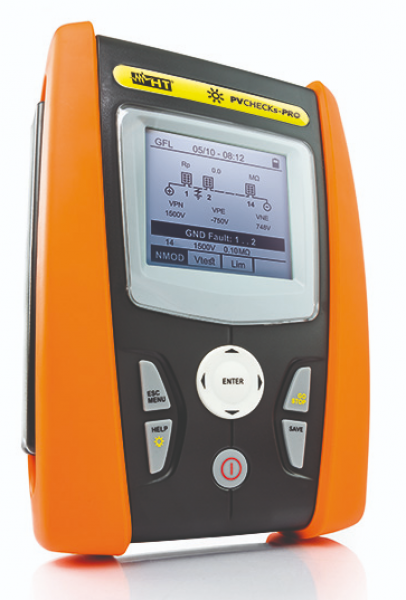

Der PVCHECKs-Pro ist ein Installationstester für Photovoltaik-Anlagen, der sowohl in der 1000 Volt Ebene, als auch in der 1500 Volt Ebene bis zu einem Kurzschlussstrom von 40A DC eingesetzt werden kann und damit neue Maßstäbe setzt!
PVCHECKs-PRO ist die Komplettlösung zur Erfüllung der IEC 62446-1-Standards (DIN VDE 0126-23) für alle gängigen Tests in der Kategorie 1.
PVCHECKs-PRO führt sowohl an einseitigen als auch an bifazialen PV-Modulen alle erforderlichen Tests zur Inbetriebnahme einer PV-Anlage gemäß IEC 62446-1 in automatischer Reihenfolge durch.
Mit einem einzigen Tastendruck auf die GO-Stop-Taste werden folgende Messungen nacheinander durchgeführt:
- Polaritätstest
- Durchgängigkeit des Potentialausgleichsleiter
- Ermittlung der Isolationswiderstände Riso
- Ermittlung der Leerlaufspannung Voc bis 1500V DC
- Ermittlung des Kurzschlussstroms Isc bis 40A DC
- Mono- & Bifaziale PV Module
Gemäß EN 62446-1 vergleicht PVCHECKs-PRO den gerade gemessenen String mit den zuvor gemessenen Strings, um Spannungs- und Stromunterschiede, die außerhalb der vorgegebenen Toleranzen liegen, zu bewerten.
Durch Messung der Sonneneinstrahlung (optionale Referenzzelle erforderlich) und der PV-Modultemperatur (optionaler Temperaturfühler erforderlich) mit dem externen Datenlogger SOLAR 03 kann das PVCHECKs-PRO die gemessenen Werte von Voc-OPC und Isc-OPC auf die STC (Standardtestbedingungen: 1000 W/m2, 25 °C, AM 1,5) hochrechnen, um diese dann mit den angegebenen Nennwerten aus den Moduldatenblätter des Herstellers zu vergleichen.
Nach jeder Messung zeigt der PVCHECKs-PRO das Ergebnis der Messung im Display an, mit entsprechender Bewertung (OK/Nicht OK).
Sonderfunktion GFL: Lokalisierung des Isolationsfehlers an einem PV-String (Ground-Fault-Location)
Neben dem weiten Einsatzbereich (1500V DC /40A DC) zeichnet sich das PV-CHECKs-pro durch die neue GFL Funktion zur Fehlerortung von Isolationsfehlern aus. Mit Hilfe der Ground Fault Locator (GFL) Funktion können Isolationsfehler nicht nur grundsätzlich festgestellt, sondern auch präzise lokalisiert werden. Das PV-CHECKs-Pro zeigt die vermutete Position einer Störung innerhalb eines Strings im Display an.
Funktionen / Technische Daten PV CHECKS pro
| Durchgangsprüfung der Schutzleiter mit 200mA | (VDE 0413 Teil 4 /EN61557-4) |
| Polaritätsmessung | ✔ |
| Leerlaufspannung Voc an PV-Modulen und Strings | Max 1500V DC |
| Kurzschlussstrom Isc an PV-Modulen und Strings | Max. 40A |
| Isolationsmessung am PV Modul oder PV String | 250V, 500V, 1000V, 1500V DC (EN61557-2) |
| Verwendung der SOLAR-03-Datenloggers mit Bluetooth-Verbindung | Reichweite 100m |
| Einstrahlungsmessung mit optionaler Referenzzelle HT305 | Nur mit SOLAR-03 – (optionales Zubehör) |
| Temperaturmessung PV Modul & Umgebung mit optionalem Sensor | Nur mit SOLAR-03 – (optionales Zubehör) |
| Messung des Polarisationsindex P.I | ✔ |
| Dielektrisches Absorptionsverhältnis D.A.R. | ✔ |
| GFL-Funktion zum Lokalisieren des Isolationsfehlers | ✔ |
| Messkategorie | CAT III 1000V AC, CAT III 1500VDC |
| LCD mit Hintergrundbeleuchtung | ✔ |
| Speicherkapazität | 999 Messungen |
| Schnittstellen | Wifi & Optisch/USB für PC |
| Auto-Power off | ✔ |
| Online-Bildschirmhilfe | ✔ |
| Abmessungen (LxBxH) | 235x165x75mm |
| Gewicht (mit Batterie) | 1200 gr. |
Richtlinien / Normen
- CE MARK
- IEC/EN61010-031
- IEC/EN61010-1
- IEC/EN61010-2-034
- IEC/EN61187
- IEC/EN61326-1
- IEC/EN61557-1
- IEC/EN61557-2
- IEC/EN61557-4
- IEC/EN62446-1
PV-CHECKs Pro, KIT4PRO15 (Set mit 4 Sicherheitsmessleitungen & 4 Krokodilklemmen), KITPCMC4150 (2 Messleitungsadapter mit MC4 Anschlüssen und 4mm Bananenstecker), Akku-Ladegerät, 2 x 6 Akkus AA, SP5100 Umhängegurt, C2006 optisches USB Kabel, Topview Software, Kurz-Bedienungsanleitung, VA507 Schutzkoffer, ISO9000 Kalibrierprotokoll
