A 1532 Ladesäulenadapter EVSE
Metrel A 1532 Ladesäulenadapter EVSE - Vorführgerät
A 1532 Ladesäulenadapter EVSE
TOP

Metrel A 1532 Ladesäulenadapter EVSE - Vorführgerät

Art.Nr.:
20992582
ca. 3 Tage ca. 3 Tage (Ausland abweichend)
521,22 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

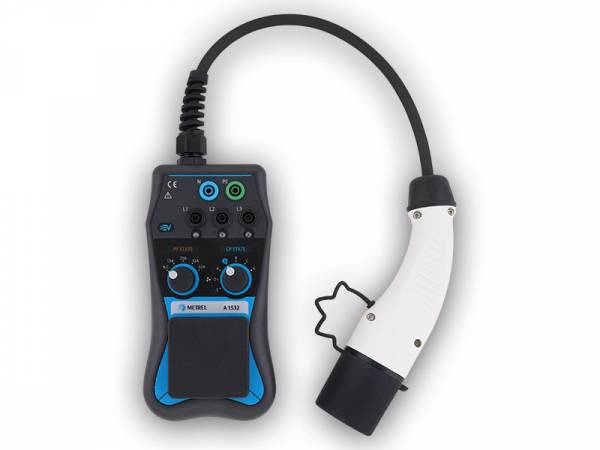

A 1532 Ladesäulenadapter EVSE

Der A1532 Adapter wurde als Zubehör speziell für die Prüfung von Ladestationen (EVSE= Electric Vehicle Supply Equipment), in Kombination mit dem METREL Installationstestern, entwickelt.
Er kann für die Prüfung sowohl der elektrischen Sicherheit als auch der Funktion von EVSE genutzt werden und ist zum Testen von EV-
Versorgungsgeräten des Typs 3 mit einem Steckverbinder des Typs 2 vorgesehen. Wenn der MI 3152 Eurotest XC mit dem Adapter kombiniert wird, können durch Auto Sequence Tests per Knopfdruck die komplette EVSE getestet werden. Die MESM Software ermöglicht die Erstellung professioneller Prüfberichte.

Die Kombination des A 1632 /A 1532 mit den Installationstestern MI 3155 bzw. MI 3152 von Metrel bietet eine Komplettlösung zum Prüfen in Stromkreisen mit einem EV RCD oder einem EV RCM 6mA DC. Es besteht die Möglichkeit 6 mA DC Rampentests, sowie der Netzimpedanz (Zs rcd), ohne Auslösung des 6mA EV DC RCD oder des EV RCM durchzuführen. Damit erfüllt Metrel alle Standards der IEC 62572 (wenn Mode 2 EV Kabel verwendet werden) und EN 62955 (wenn Mode 3 EV Kabel verwendet werden).

Messfunktionen

  • Anschlusssteckdosen für die Verbindung mit einem 3 Phasen-Installationstester mittels Messleitungen (Bananenstecker)
  • Ladespannungsanzeige
  • Proximity Pilot (PP) Drehschalter zur Simulation von EV-Kabelpräsenz und Stromstärkenerkennung
  • Control Pilot Drehschalter für Simulation des elektrischen Fahrzeugstatus.
  • Steckdosenausgang zum Verbinden mit einem 1 Phasen Installationstester (L1, N, PE)
  • Typ 2-Stecker für den Anschluss an der Ladestation (EVSE)
  • 6 mA EV-RCD
  • EVSE Auto Sequence Unterstützung
  • Berichterstellung in MESM
  • Unterstützt:
  • A 1532
  • 6 mA EV RCD
  • EVSE Bericht
  • Funktionsprüfung*

* Funktionsprüfung und AUTO SEQUENCE® werden nur mit dem MI 3152 EurotestXC unterstützt.
** Ausdrucken von Berichten ist nur mit der MESM PC SW möglich. Die MESM Lizenz (P 1101) muss gesondert erworben werden.

Anwendungen:

Vor-Ortprüfung der Installation von EVSE-Ladestationen • Erst- und Wiederholungsprüfungvon privaten, halb-privaten und öffentlichen EVSE-Ladestationen

Technische Daten

  • Abmessungen (b x h x l): 200 x 100 x 70 mm.
  • Gewicht (ohne Zubehör): 0.82 kg.

A 1532 Lieferumfang

  • EVSE Adapter
  • Kleine gepolsterte Tragetasche
  • Bedienungsanleitung
