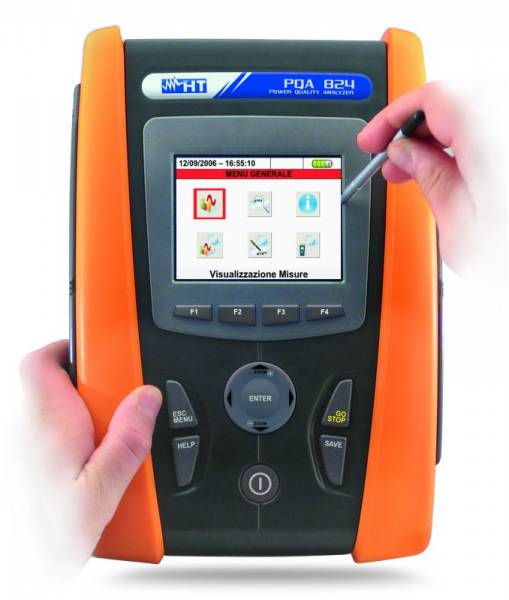

HT Netzanalysator PQA 824 nach EN 50160

Professioneller Netzanalysator (En50160) für die Leistungs, Netz und Energie Analyse

Die Modelle PQA824 sind eine innovative Lösung für alle professionellen technischen Messaufgaben hinsichtlich der Netz und Leistungsanalyse.
Neun isolierte Messkanäle (5 x Spannung & 4 x Strom) ermöglichen die gleichzeitige Messung der Phasen und Neutralleiterspannungen und ströme. Das breite Einsatzgebiet erstreckt sich von der Erfassung, Darstellung und Aufzeichnung von Netzparametern über die Registrierung und Analyse der Leistung und des Energieverbrauchs. Bis zu 251 Messparameter können gleichzeitig aufgezeichnet werden. Abhängig vom gewählten Messintervall (ab 1 sec bis 60 min) sind Aufzeichnungen bis zu über einem Jahr möglich.
Die mit Windows CE ausgestatteten Modelle haben ein großes TFTGrafikFarbdisplay (320 x 240 px) mit Touchscreen Funktion. Die Benutzeroberfläche ist mit Icons klar strukturiert, die eine einfache und intuitive Wahl jeder interner Parameter ermöglicht. Bei jedem Modell können die Parameter sowohl f¨r die allgemeine als auch die OberwellenAnalyse numerisch und grafisch angezeigt werden. Die Grafikfunktion “Vektordiagramm” gestattet unter anderem die unmittelbare Beurteilung der gegenseitigen Phasenverschiebung zwischen den eingehenden Spannungs und Stromsignalen und definiert auf diese Weise die Art der Lasten. Der ca. 15 MB große Messwertspeicher gestattet das Sichern der Daten jeder Aufzeichnung über viele Tage hinweg (ca. 3 Monate mit 251 gewählten Größen und 15 Minuten Integrationszeitraum), kann aber jederzeit mit externen Compact Flash erweitert und auf den USBStick übertragen werden, was die Verwaltung der gespeicherten Daten wesentlich erleichtert.

Messfunktionen:

Spannungsmessung bis 1000V AC/ DC (5 Kanäle)
Strom bis 3000A AC (4 Kanäle)
Strom bis 3000A DC (mit optionalem Stromwandler)
Oberwellen (Spannung & Strom bis zur 50. Ordnung)
EN50160 Analyse
Transientenerfassung ab 5us (nur PQA 824)
Flickeranalyse
Einschaltströme
Leistungsmessung S, P, Q
Leistungsfaktor cos
Energiemessung
Scope Funktion
Spannungssymmetrie
Spannungsanomalien (ab 10ms)
Gleichzeitige Aufzeichnung bis zu 251 Parametern
Intervall von 1 sec bis 60 min wählbar
voreinstellbare Konfigurationen
Touchscreen

Aufzeichnung
Für jeden (von 1s bis 60min wählbaren) Integrationszeitraum und für jede bei der Aufzeichnung aktivierte Größe speichert das Gerät den größten Wert, den kleinsten Wert und den integrierten Durchschnittswert im eingestellten Zeitraum.

Spannungsanomalien
Für die Analysen der Spannungsanomalien (Einbrüche und Spitzen) führen die Geräte die Kontrolle der Eingangsspannungen
alle10ms bezogen auf zwei Grenzwerte durch (die von 1% bis 30% des Nennwertes der Spannungen eingestellt werden können) und speichern:
Datum/Uhrzeit des Beginns des Ereignisses
Dauer des Ereignisses
Höchst oder Mindestwert der Spannung während des Ereignisses

Oberwellenanalyse
Die Geräte PQA824 messen und zeichnen die Werte der Spannungs und Stromharmonischen bis zur 49. Oberschwingung auf, mit Berechnung der THD% mit Anzeigen in numerischer Form und mit Kurven und Histogrammen auf dem Display in prozentualem oder absolutem Wert.

Flickeranalysen
Die Geräte messen und zeichnen die Werte der Stärke der Kurz und Langzeitflicker (Pst, Plt) mit Integrationsintervallen gem.
EN61000415 und EN50160 auf.

Einschaltströme
Die Modelle PQA824 führen die Suche und die Aufzeichnung der Werte der Anlassströme (max. 1000 Ereignisse) von
elektrischen Maschinen bei Überschreiten eines vorgegebenen Grenzwertes aus. Das Intervall ist von 1 bis 4 sec wählbar, max. 1000 Messwerte werden pro Intervall gespeichert.

Transienten ab 5µs (nur PQA824)
Das Modell PQA824 führt die Suche und die Aufzeichnung der schnellen Spannungstransienten (max. 20000
Ereignisse) mit einer Auflösung gleich 5µs (200kHz) aus, was bei der Diagnose der industriellen Anlagen von großem Nutzen ist.
