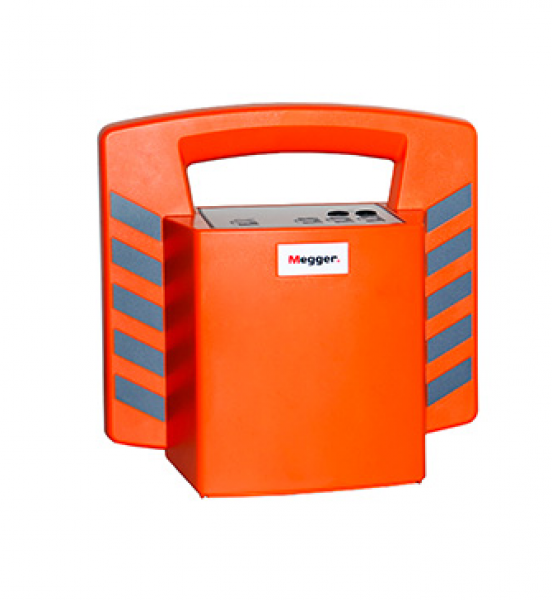

Easyloc Sender TX

Easyloc Sender TX 33 kHz

Easyloc Sender (TX),
Frequenz: 33kHz
Leistung: 0.1W, 0.5W

Vorteile beim Einsatz des Senders:

Wenn Möglichkeiten bestehen, an die Leitung mit einer der drei unterschiedlichen Methoden anzukoppeln, ist eine deutlich genauere Ortung und eine sofortige exakte Tiefenmessung mit dem Easyloc Tx möglich.
Beachten Sie bitte die Hinweise zu den drei Ankopplungsmöglichkeiten Galvanisch, Sendezange und Induktiv unter Leitungsortung | Aktive Ortung!

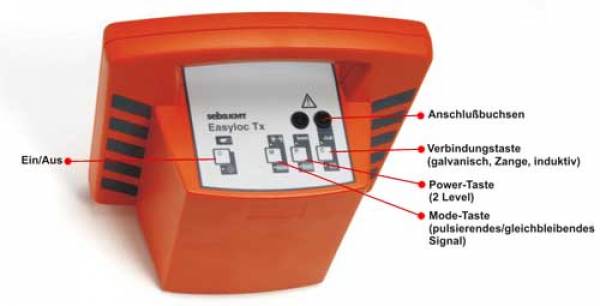

Typ und Stärke des Ausgangssignals können durch den Anwender wie folgt an die Gegebenheiten der zu ortenden Leitung bzw. des abzusuchenden Geländes angepasst werden:
1) Taste Signaltyp:
Pulsierendes Signal
Durch die bessere Unterscheidbarkeit von anderen Signalen, eignet sich das pulsierende Signal für Messungen mit Störsignalen im Frequenzbereich des Senders. Darüber hinaus wird die Batterie geschont.
Durchgängiges Signal
Dieser Signaltyp muss vor einer Tiefenmessung aktiviert werden.

Bei der passiven Ortung werden solche Signale geortet, die sich ohne Zutun der Ortungstechnologie bereits auf dem zu ortenden Kabel oder der Leitung befinden. Dies können Stromsignale, Radiosignale oder ein Schutzstrom (KKS) sein. Solche Signale bilden sich konzentrisch bzw. kreisförmig um einen Leiter oder ein Rohr. Voraussetzung für dieses Verfahren ist, dass die zu ortenden Objekte lang ausgestreckt, metallisch und beidseitig geerdet sein müssen, da sonst ein Kreislauf des Signals nicht zustande kommen kann. Energiekabel erzeugen ein 50 Hz Signal und nutzen umliegende Kabel und Leitungen als Rückleiter zum Ausgangspunkt. Radiosignale zwischen 15 und 23 kHz werden von Langwellensendern ausgestrahlt und nutzen ebenfalls alle umliegenden Kabel und Leitungen als Rückleiter. Für die passive Ortung kommen Empfänger wie das SebaKMT Easyloc Ortungssystem zum Einsatz.

Bei der aktiven Ortung (mit Easylog Sender) wird ein künstliches Signal von einem Generator auf das Kabel induziert. So kann z.B. ein Kabel exakt bestimmt, sein Verlauf genau verfolgt und seine Tiefe präzise ermittelt werden. Sollte das zu ortende Kabel schwer oder nicht zugänglich sein oder bereits unter Spannung stehen, gibt es verschiedene Möglichkeiten der Ankopplung.


Lieferumfang:
- Batterien
- Erdungssatz für Sender
